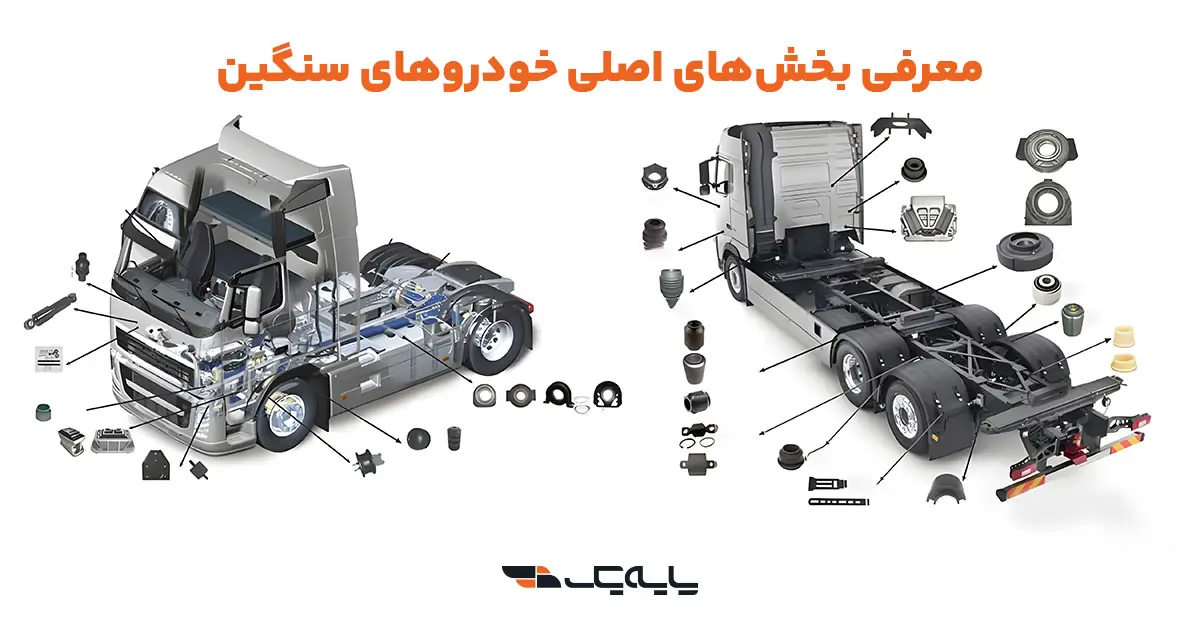

معرفی بخش‌های اصلی خودرو‌های سنگین: نام قطعات + عکس

برای ورود به دنیای خودروهای سنگین آشنایی با بخش‌های اصلی و قطعات این محصولات اولین و مهم‌ترین گام است. هر کامیون از چند بخش اصلی تشکیل شده که عملکرد هماهنگ آن‌ها باعث کارکرد صحیح خودرو در مسیرهای طولانی و در زمان حمل بارهای سنگین می‌شود. این بخش‌ها شامل موتور و سیستم انتقال قدرت، سیستم تعلیق، ترمز، شاسی، بدنه و قطعات الکتریکی هستند.

در این مقاله از پایه یک، قصد داریم به‌جای ورود به جزئیات پیچیده فنی، نمایی کلی از هر بخش و قطعات کلیدی آن‌ها در خودروهای سنگین را ارائه کنیم. مثلا در بخش موتور به قطعاتی مانند پیستون، میل‌لنگ و سوپاپ اشاره می‌کنیم، یا در سیستم ترمز به دیسک، لنت و بوستر ترمز و همین‌طور الی آخر. این تقسیم‌بندی به رانندگان، خریداران ناوگان حمل‌ونقل و علاقه‌مندان به نگهداری خودروهای سنگین کمک می‌کند تا درک دقیق‌تری از اجزای اصلی این خودرو‌ها داشته باشند.

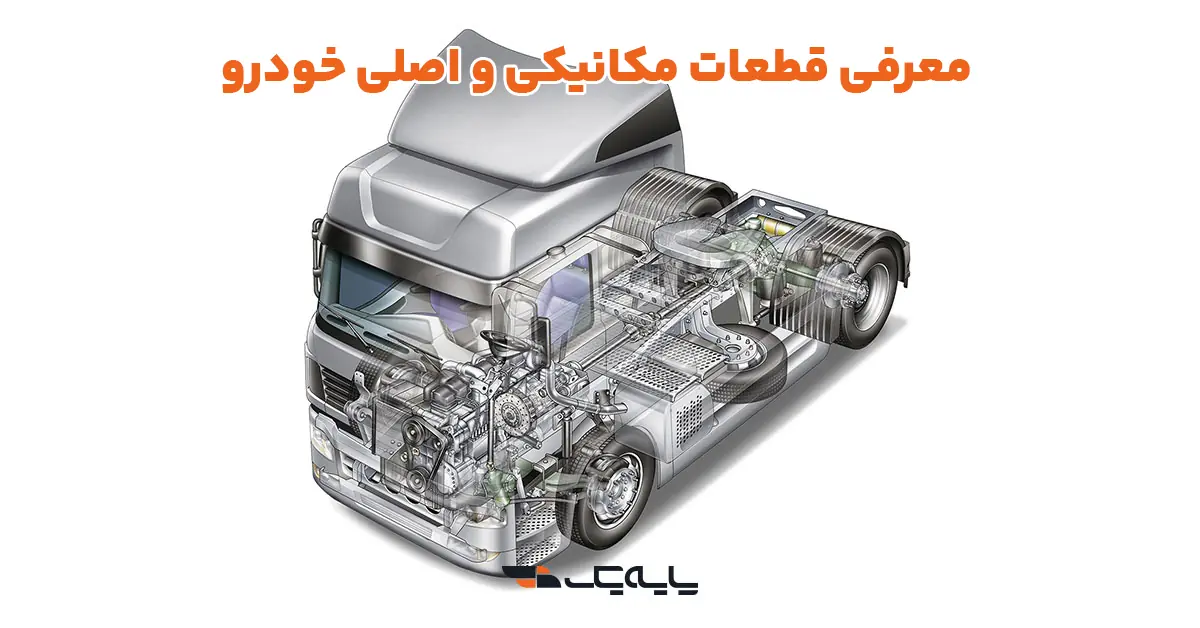

معرفی قطعات مکانیکی و اصلی خودرو

مهم‌ترین بخش هر کامیون، سیستم‌ها و اجزای مکانیکی داخل موتور آن هستند. این اجزا در عملکردی یکپارچه و دقیق، کارکرد مناسب کامیون را تضمین می‌کنند. اجزای اصلی کامیون به‌صورت مجموعه‌هایی به‌هم‌پیوسته کار می‌کنند که هر کدام وظیفه حیاتی در تولید قدرت مورد نیاز، مدیریت آن، کنترل و ایمنی کامیون دارند. این اجزا به‌طور کلی شامل موارد زیر هستند:

• سیستم پیشرانه (موتور): وظیفه تولید نیرو برای حرکت خودرو را دارد. این بخش شامل اجزایی مثل سیلندر، پیستون، میل‌لنگ، میل‌بادامک، توربوشارژ و سیستم سوخت‌رسانی است.

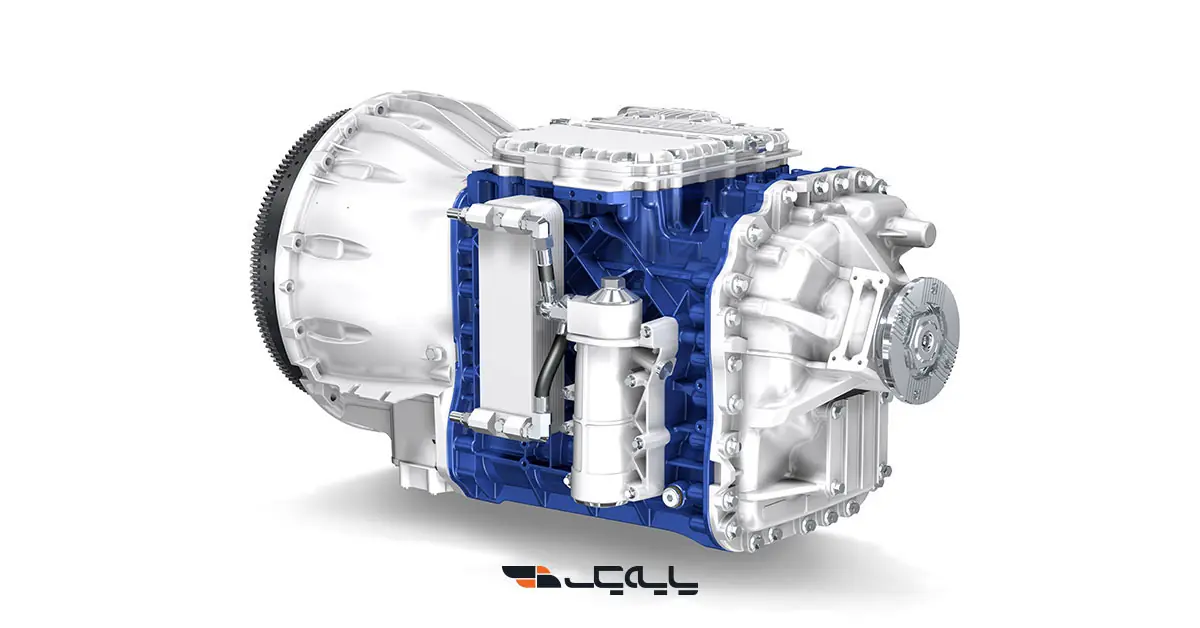

• سیستم انتقال قدرت (گیربکس): نیرو را از موتور گرفته و با تنظیم دور و گشتاور، آن را به چرخ‌ها منتقل می‌کند. شامل کلاچ، گیربکس، میل‌کاردان (گاردان) و دیفرانسیل است.

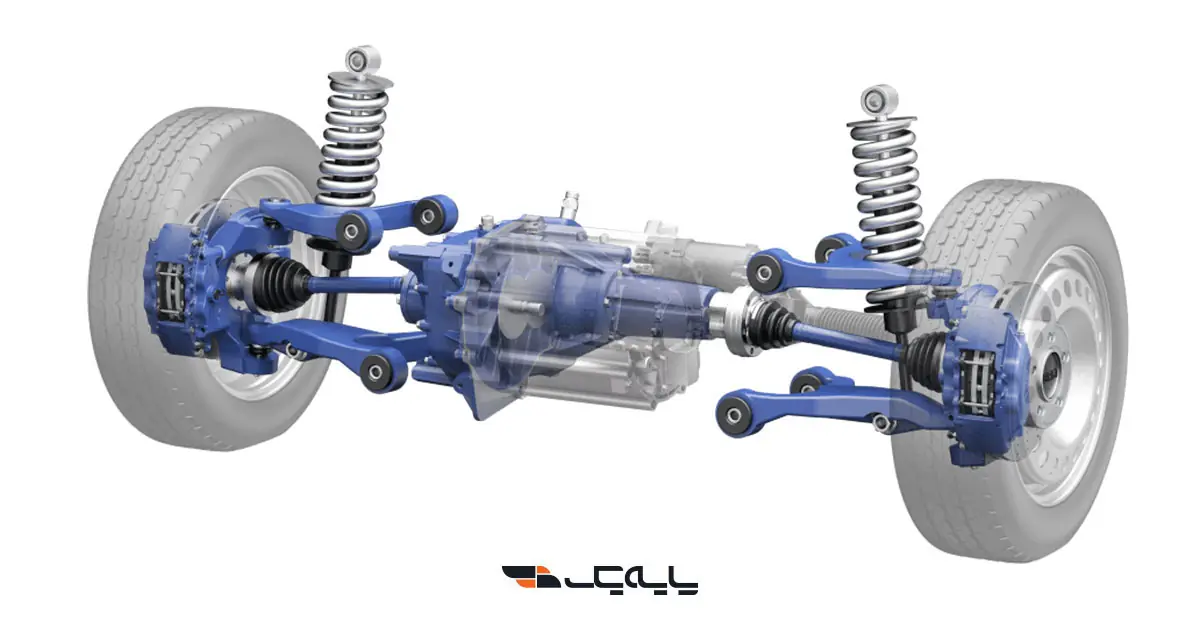

• سیستم تعلیق: بین شاسی و چرخ‌ها قرار دارد و ضربه‌ها و شوک‌های مسیر را جذب کرده و پایداری خودرو را حفظ می‌کند. اجزای اصلی آن شامل فنر، کمک‌فنر، اکسل و بوش‌ها هستند.
• سیستم ترمز: مسئول کاهش سرعت و توقف ایمن خودرو است. شامل بوستر، کمپرسور باد، لنت، دیسک، شیر ترمز و سیستم‌های کمکی مانند ABS و EBS می‌شود.
• شاسی: ستون فقرات کامیون محسوب می‌شود و بستر نصب تمام قطعات دیگر را فراهم می‌کند. شاسی معمولا از تیرهای فولادی مقاوم ساخته می‌شود و شامل زیرسازه‌ها، پایه‌ها و نگه‌دارنده‌هاست.

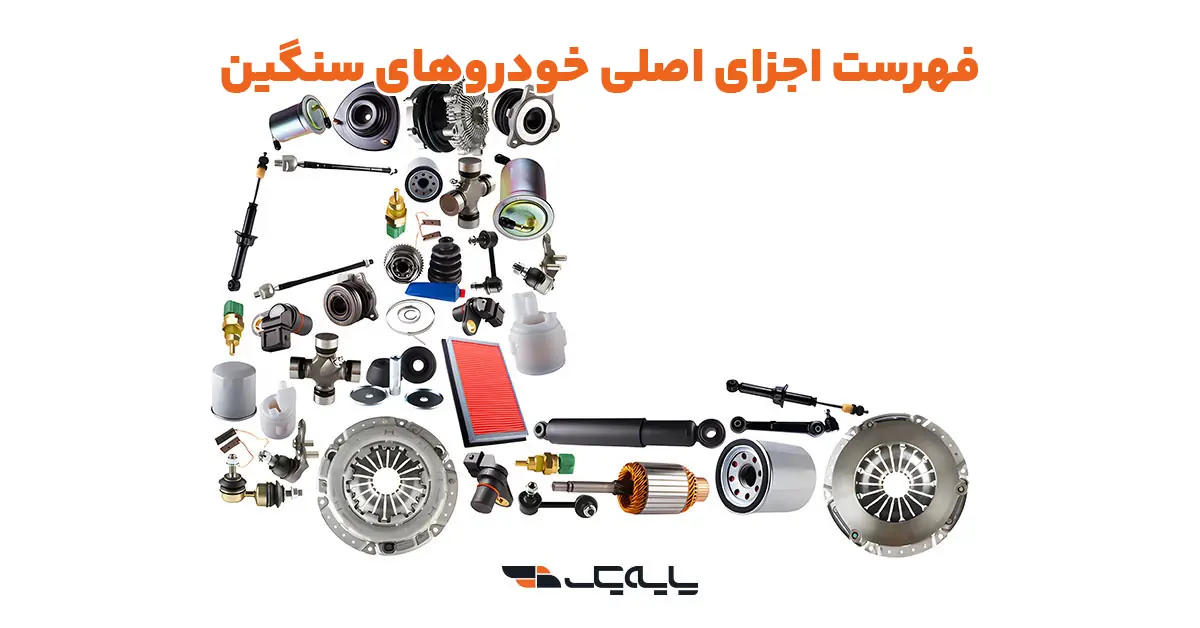

فهرست اجزای اصلی خودروهای سنگین

برای آشنایی سریع و کاربردی با ساختار کامیون‌ها و خودروهای سنگین، در ادامه فهرستی از مهم‌ترین اجزای هر بخش آورده شده است. این فهرست توجه به مهم‌ترین اجزای هر بخش از کامیون‌ها تهیه شده است و می‌تواند راهنمای مناسبی برای رانندگان، تعمیرکاران و علاقه‌مندان به حوزه خودروهای تجاری باشد. در هر سیستم، فقط به اجزای کلیدی اشاره شده که بیشترین نقش را در عملکرد خودرو دارند.

موتور

• بلوک سیلندر
• پیستون و سیلندر
• میل‌لنگ و میل‌بادامک
• سوپاپ و منیفولد
• توربوشارژ
• سیستم سوخت‌رسانی
• رادیاتور و واترپمپ

انتقال قدرت

• گیربکس
• کلاچ
• میل‌کاردان
• دیفرانسیل
• پلوس و یاتاقان

سیستم ترمز

• کمپرسور باد
• مخزن باد
• شیر ترمز
• بوستر ترمز و عملگرها
• لنت، دیسک یا کاسه
• سیستم‌های کمکی مثل ABS و ریتاردر

تعلیق و فرمان

• فنرهای بادی یا تخت
• کمک‌فنرها
• اکسل
• بوش‌ها و اتصالات
• سیستم فرمان هیدرولیکی یا برقی

شاسی

• ریل‌های اصلی
• تیرهای عرضی
• پایه‌های نصب
• براکت‌ها
• تقویت‌کننده‌ها

بدنه

• کابین
• درها
• آینه‌های جانبی
• چراغ‌ها
• گلگیر و سپر

کنترل‌گرها و عملگرهای الکترونیکی

• ECU موتور
• ECU گیربکس
• مدول ABS/EBS
• کنترل ارتفاع تعلیق
• کنترل تهویه مطبوع
• ماژول فرمان
• هشدار نقطه کور
• کنترل نور چراغ‌ها
• عملگرهای برقی
• سیستم مدیریت مصرف سوخت

در ادامه هرکدام از این قطعات را بیشتر بررسی کرده‌ایم.

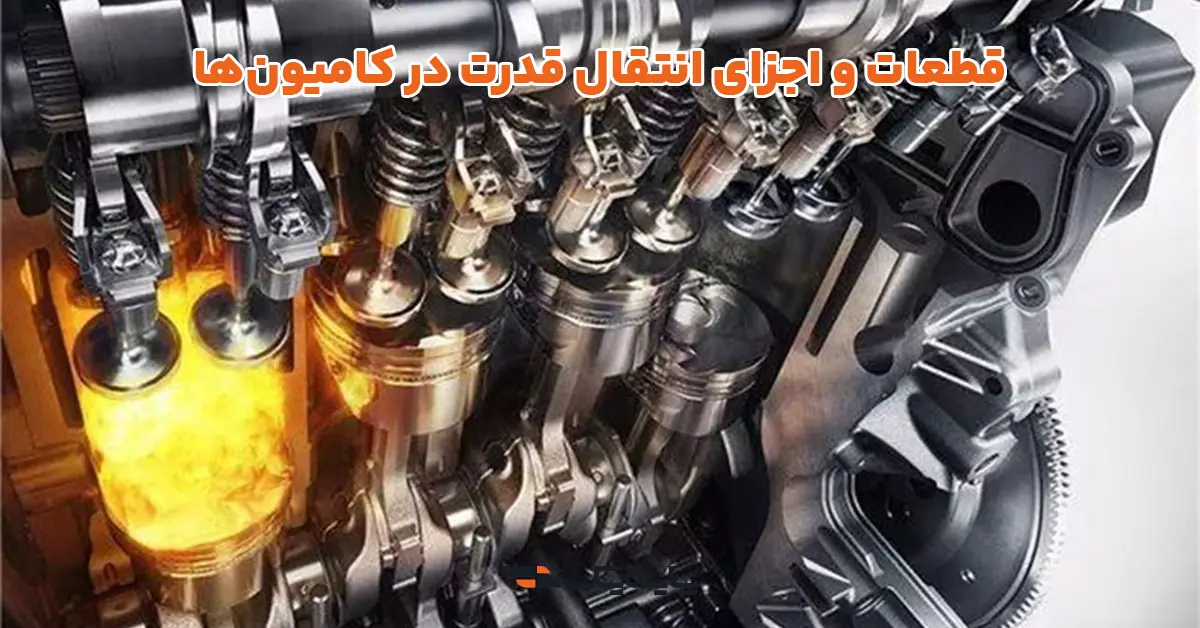

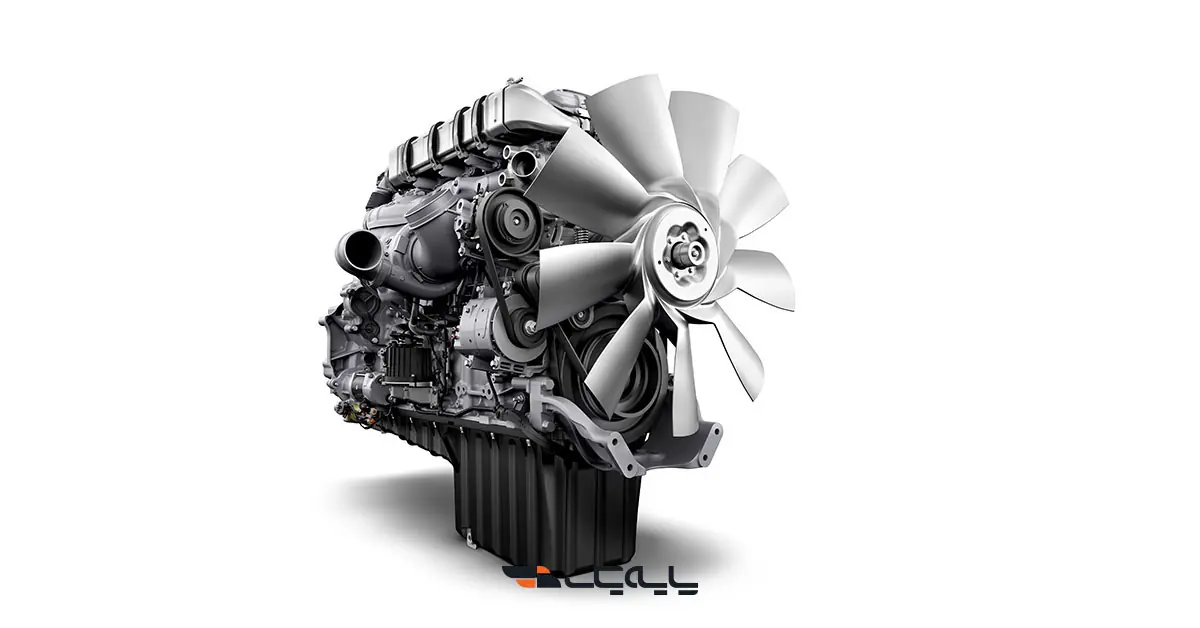

قطعات اصلی کامیون؛ اجزای سیستم پیشرانه

در بیشتر کامیون‌های سنگین، از موتورهای دیزلی استفاده می‌شود؛ زیرا این نوع پیشرانه‌ها توان بالا، دوام زیاد و مصرف سوخت اقتصادی‌تری نسبت به موتورهای بنزینی دارند. هرچند در برخی مدل‌های خاص از موتورهای گازسوز یا برقی نیز استفاده می‌شود، اما تمرکز این بخش بر قطعات اصلی موتورهای دیزلی رایج در کامیون‌ها است.

• بلوک سیلندر: بدنه اصلی موتور است که سیلندرها، مجراهای روغن و آب و پایه‌های نصب اجزا در آن تعبیه شده‌اند. این قطعه قلب بخش هر موتور محسوب می‌شود.
• سیلندر و پیستون: درون هر سیلندر، یک پیستون حرکت رفت‌وبرگشتی دارد و احتراق گازوئیل در بالای آن باعث تولید انرژی می‌شود. این انرژی در نهایت باعث حرکت چرخ‌ها و کامیون می‌شود.
• میل‌لنگ: نیروی حاصل از حرکت پیستون‌ها را به انرژی مورد نیاز برای حرکت کامیون تبدیل می‌کند. میل‌لنگ توسط یاتاقان‌ها درون بلوک سیلندر می‌چرخد.
• میل‌بادامک: کنترل باز و بسته شدن سوپاپ‌ها را بر عهده دارد. در موتورهای دیزلی معمولا از میل‌بادامک‌های قوی‌تر و دقیق‌تری استفاده می‌شود.
• سوپاپ‌ها و منیفولد: سوپاپ‌ها وظیفه ورود هوا و خروج دود را دارند و منیفولدها مسیر ورود هوا یا خروج دود را سامان‌دهی می‌کنند.
• سیستم سوخت‌رسانی: شامل پمپ انژکتور، انژکتورها و فیلتر گازوئیل است که گازوئیل را با فشار بالا به داخل سیلندر تزریق می‌کنند.
• توربوشارژ: یک قطعه تقویتی مهم در موتورهای دیزلی است که با استفاده از گازهای خروجی، هوای فشرده بیشتری به داخل موتور می‌فرستد تا توان آن افزایش یابد.
• رادیاتور و واترپمپ: برای خنک‌کردن موتور به کار می‌روند. رادیاتور گرما را دفع می‌کند و واترپمپ، جریان مایع خنک‌کننده را در موتور حفظ می‌کند.

قطعات و اجزای انتقال قدرت در کامیون‌ها

سیستم انتقال قدرت در کامیون وظیفه دارد نیروی تولیدشده توسط موتور را به چرخ‌ها منتقل کرده و بسته به نیاز، گشتاور و سرعت را تنظیم کند. این سیستم از چند بخش مهم تشکیل شده که هرکدام نقش خاصی در حرکت روان و موثر خودرو دارند.

• گیربکس: اصلی‌ترین جزء سیستم انتقال قدرت است که با تغییر نسبت دنده‌ها، سرعت و قدرت خروجی را تنظیم می‌کند. گیربکس‌ها در کامیون‌ها معمولا چند دنده جلو، دنده عقب و حالت‌های سنگین و سبک دارند و در برخی مدل‌ها از گیربکس‌های هوشمند یا نیمه‌اتوماتیک استفاده می‌شود.
• کلاچ: بین موتور و گیربکس قرار دارد و وظیفه‌اش قطع و وصل کردن ارتباط بین این دو بخش هنگام تعویض دنده است. صفحه کلاچ، دیسک و بلبرینگ از اجزای کلیدی آن هستند.
• میل‌کاردان: یا میل گاردان قطعه‌ای محوری است که نیروی چرخشی را از گیربکس به دیفرانسیل منتقل می‌کند. میل‌کاردان در کامیون‌ها طولانی‌تر و چندتکه است تا انعطاف و پایداری بیشتری داشته باشد.
• دیفرانسیل: نیرو را به چرخ‌های عقب (در مدل‌های دیفرانسیل عقب) یا جلو (در مدل‌های خاص) منتقل کرده و امکان چرخش مستقل چرخ‌ها را در پیچ‌ها فراهم می‌کند. در برخی کامیون‌ها از دیفرانسیل‌های دوبل یا مجهز به قفل استفاده می‌شود.
• پلوس‌ها و یاتاقان‌ها: پلوس‌ها نیروی چرخشی را از دیفرانسیل به چرخ‌ها منتقل می‌کنند و یاتاقان‌ها حرکت نرم آن‌ها را تضمین می‌کنند. در کامیون‌هایی با چند محور محرک، پلوس‌های اضافی نیز به‌کار گرفته می‌شوند.

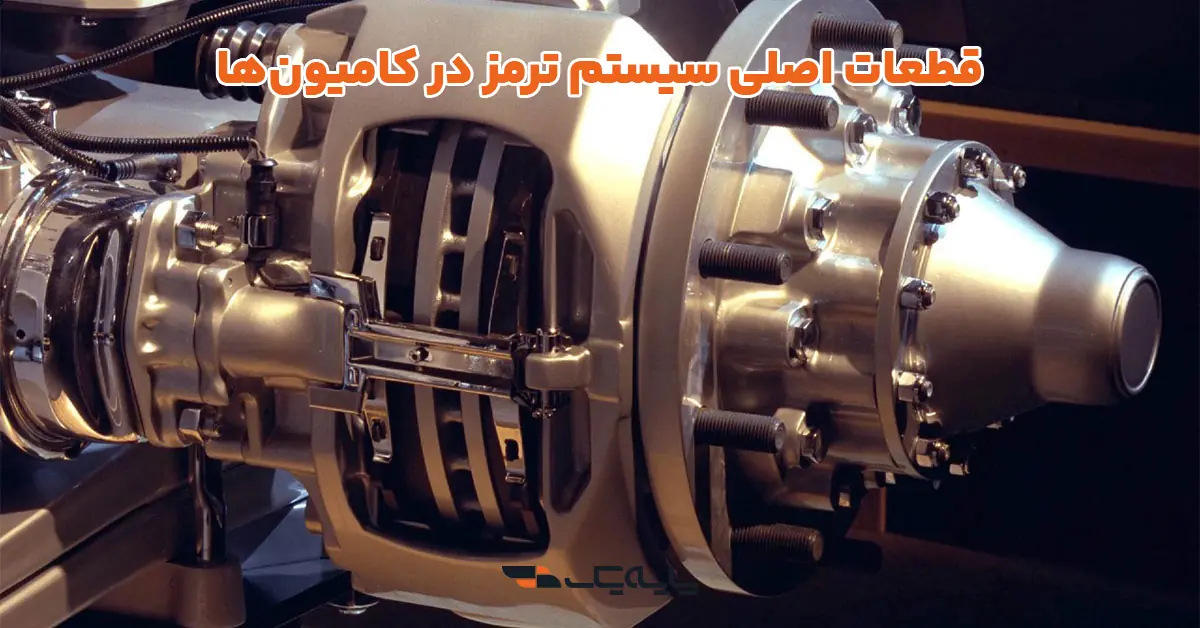

قطعات اصلی سیستم ترمز در کامیون‌ها

سیستم ترمز در کامیون‌ها بسیار پیچیده‌تر و قوی‌تر از خودروهای سواری است، زیرا باید توان توقف خودروهای چند ده تُنی را در مسیرهای مختلف داشته باشد. این سیستم ترکیبی از ترمزهای بادی، سیستم‌های کمکی و تجهیزات ایمنی است.

• کمپرسور باد: اولین مرحله در سیستم ترمز بادی است. این کمپرسور هوا را فشرده کرده و به مخازن باد ارسال می‌کند تا در زمان ترمزگیری استفاده شود.
• مخزن باد: هوای فشرده را ذخیره می‌کند و در لحظه فشار روی پدال ترمز، این هوا به مدار ترمز فرستاده می‌شود. وجود هوای کافی در این مخازن برای عملکرد صحیح ترمز حیاتی است.
• شیر ترمز (شیر چندمداره): فشار هوا را بسته به شدت فشار پدال تنظیم کرده و به ترمزها ارسال می‌کند. این قطعه کنترل مرکزی جریان باد است.
• بوستر و عملگرهای پنوماتیکی: این قطعات با کمک فشار هوا نیروی لازم را برای اعمال ترمز روی لنت‌ها و کاسه‌ها فراهم می‌کنند.
• لنت و دیسک یا کاسه ترمز: در نهایت، تماس فیزیکی بین لنت و دیسک یا کاسه باعث توقف چرخ‌ها می‌شود. در بسیاری از کامیون‌ها همچنان از ترمزهای کاسه‌ای استفاده می‌شود.
• سیستم‌های کمکی: شامل ABS ،EBS، ترمز موتور و ریتاردر است که در مسیرهای کوهستانی یا هنگام بارگیری بالا، ایمنی بیشتری فراهم می‌کنند.

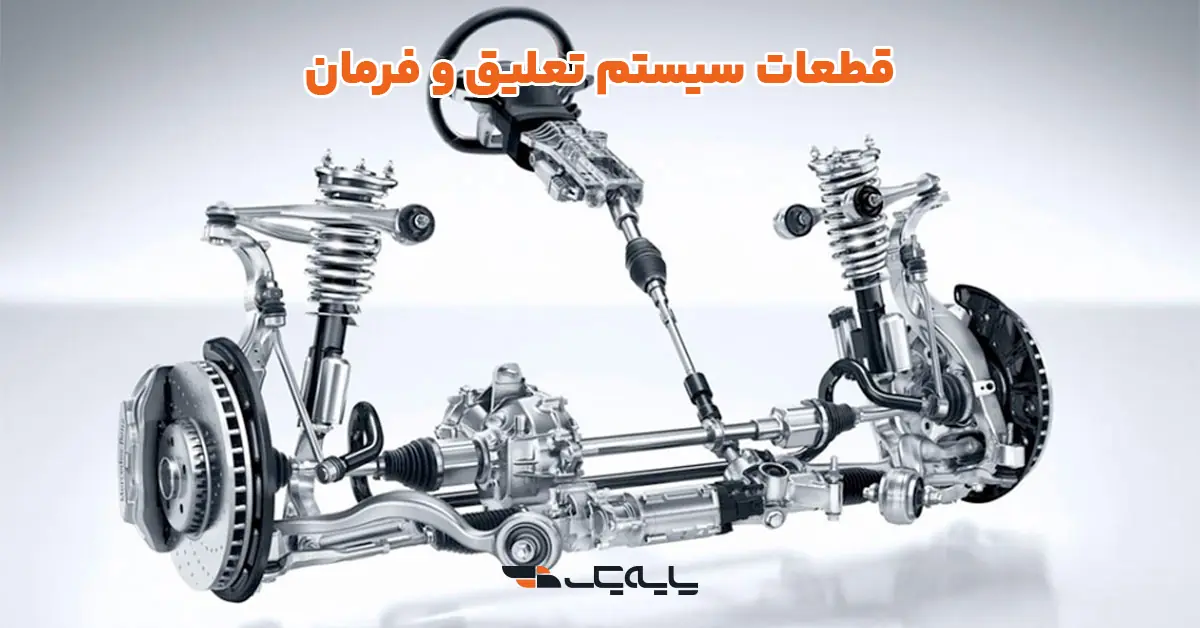

قطعات سیستم تعلیق و فرمان

سیستم تعلیق و فرمان کامیون نقش مهمی در پایداری، نرمی حرکت و کنترل خودرو دارد. این سیستم باید وزن بالا، ارتعاشات جاده و فرمان‌پذیری دقیق را هم‌زمان مدیریت کند.

• فنرهای تخت یا بادی: بخش اصلی سیستم تعلیق هستند. فنرهای بادی در کامیون‌های مدرن رایج‌ترند و باعث حرکت نرم‌تر خودرو می‌شوند.
• کمک‌فنرها: برای کاهش ضربات و نوسانات پس از عبور از ناهمواری‌ها به‌کار می‌روند. در کامیون‌ها معمولا از کمک‌فنرهای قوی با قدرت و عملکرد بالا استفاده می‌شود.
• اکسل: محورهای نگه‌دارنده چرخ‌ها هستند که فشار وزن خودرو را تحمل کرده و در سیستم تعلیق به‌صورت مستقل یا یکپارچه عمل می‌کنند.
• بوش‌ها و اتصالات تعلیق: بین اجزای فلزی برای جلوگیری از لرزش و انتقال صدا استفاده می‌شوند.
• سیستم فرمان: شامل غربیلک، جعبه فرمان، میل فرمان و بازوهای فرمان است. در بسیاری از کامیون‌های امروزی، فرمان هیدرولیکی یا برقی به‌کار رفته که کنترل راحت‌تر و دقیق‌تری فراهم می‌کند.

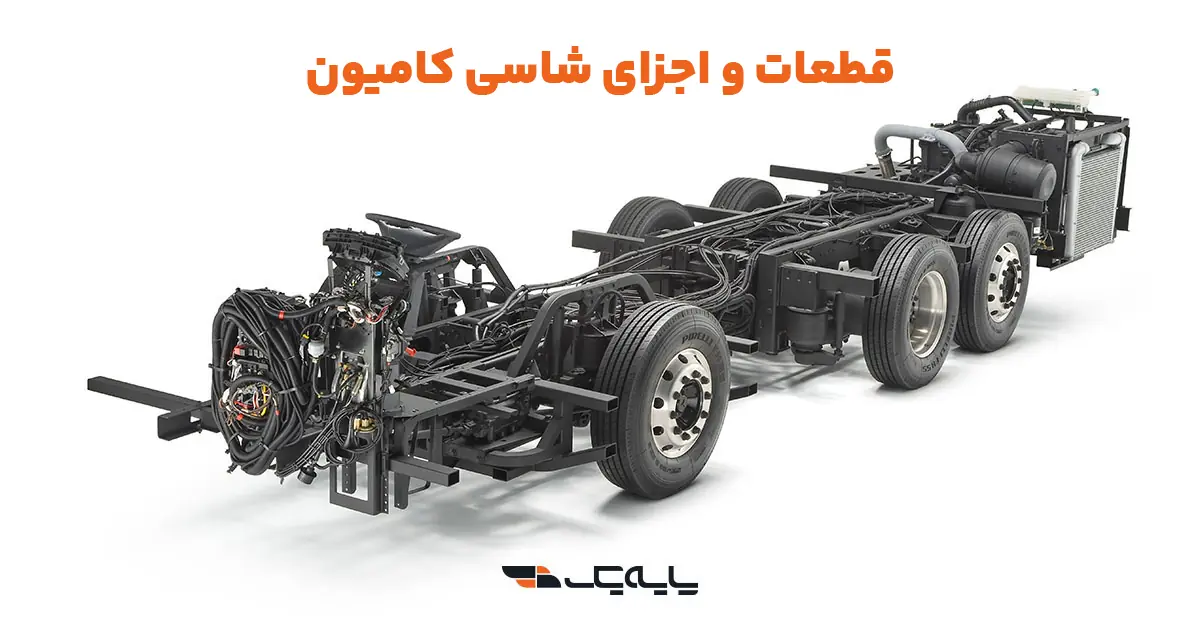

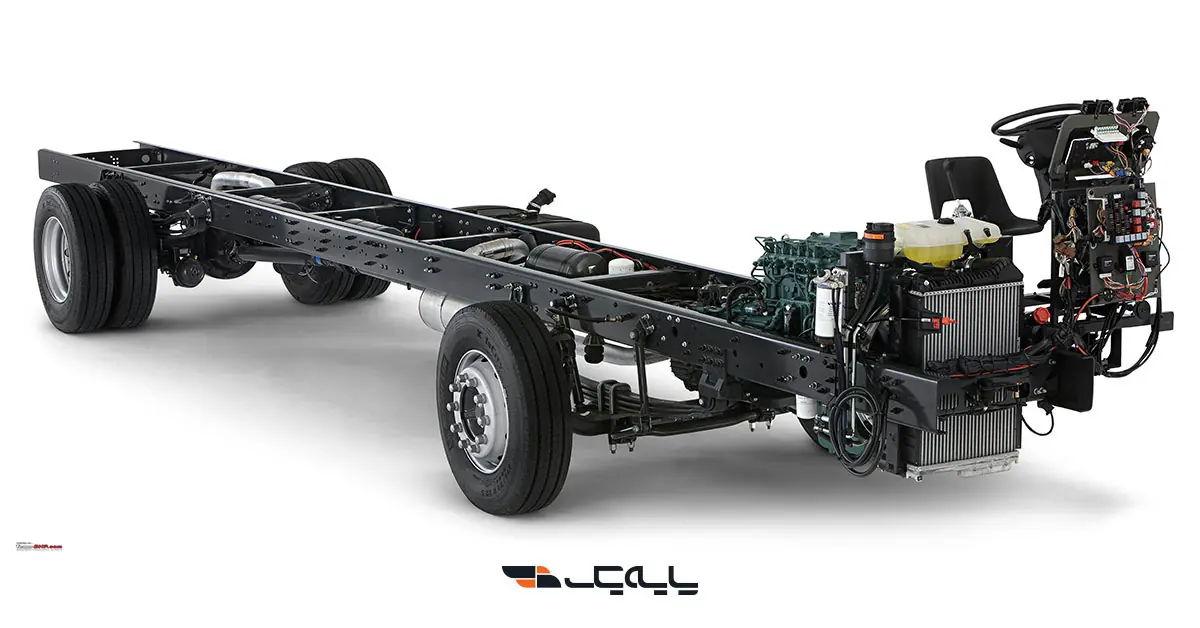

قطعات و اجزای شاسی کامیون

شاسی، پایه و اسکلت اصلی کامیون است که تمام اجزای دیگر خودرو روی آن سوار می‌شوند. این ساختار باید به‌اندازه کافی مقاوم باشد تا بتواند وزن خودرو، بار و نیروهای فیزیکی وارده را تحمل کند. طراحی دقیق و استحکام بالای شاسی تاثیر مستقیمی بر ایمنی، پایداری و دوام خودرو دارد. در ادامه اجزای اصلی آن را بررسی می‌کنیم:

• ریل‌های اصلی (Longitudinal Members): دو تیر فلزی طولی هستند که از جلو تا عقب خودرو امتداد دارند و پایه نصب سایر قطعات محسوب می‌شوند. این ریل‌ها معمولا از فولاد سخت ساخته می‌شوند و طراحی آن‌ها بسته به نوع کاربرد (مثلا باری یا کشنده) متفاوت است.
• مقاطع عرضی (Cross Members): تیرهای عرضی هستند که بین ریل‌های اصلی نصب می‌شوند و ساختار شاسی را تقویت کرده و از تغییر شکل آن جلوگیری می‌کنند.
• پایه‌های اتصال: محل‌هایی برای نصب موتور، گیربکس، اتاق، مخازن سوخت و سیستم تعلیق هستند. طراحی دقیق و تراز بودن این پایه‌ها برای عملکرد ایمن خودرو ضروری است.
• براکت‌ها و نگه‌دارنده‌ها: اجزایی هستند که برای اتصال شاسی به سیستم تعلیق، ترمز و قطعات کمکی مثل گلگیر، سپر و باتری استفاده می‌شوند.
• تقویت‌کننده‌ها: در برخی بخش‌های شاسی از صفحات تقویتی یا خم‌کاری‌های خاص استفاده می‌شود تا در برابر تنش‌های خاص (مثلا فشارهای نقطه‌ای یا پیچشی) مقاوم‌تر عمل کند.

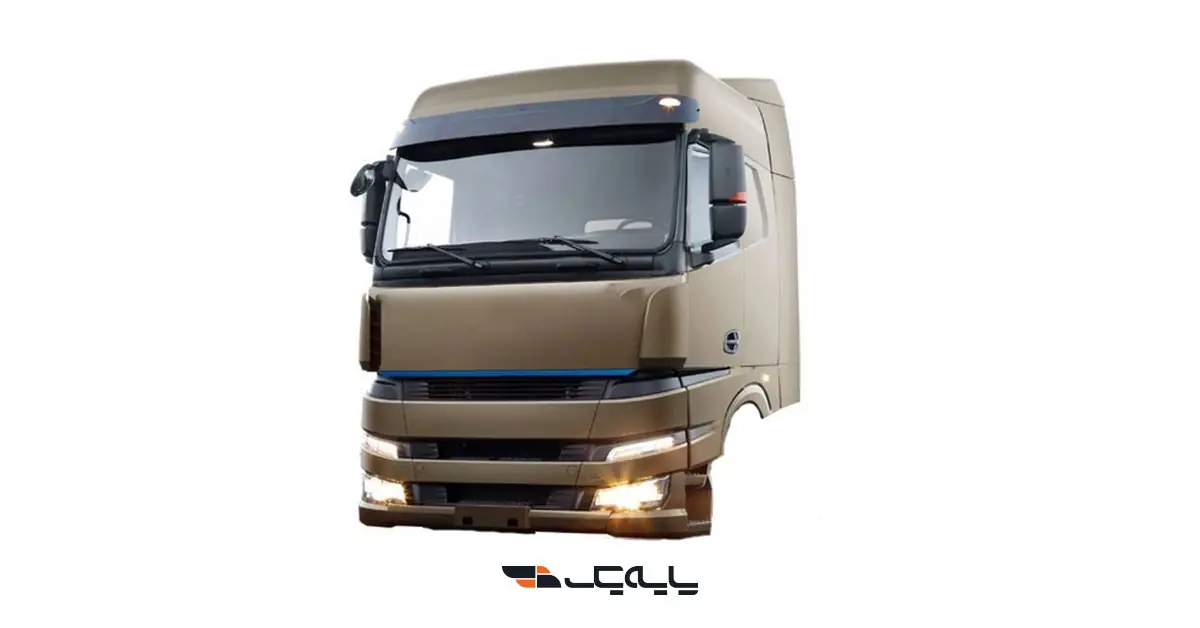

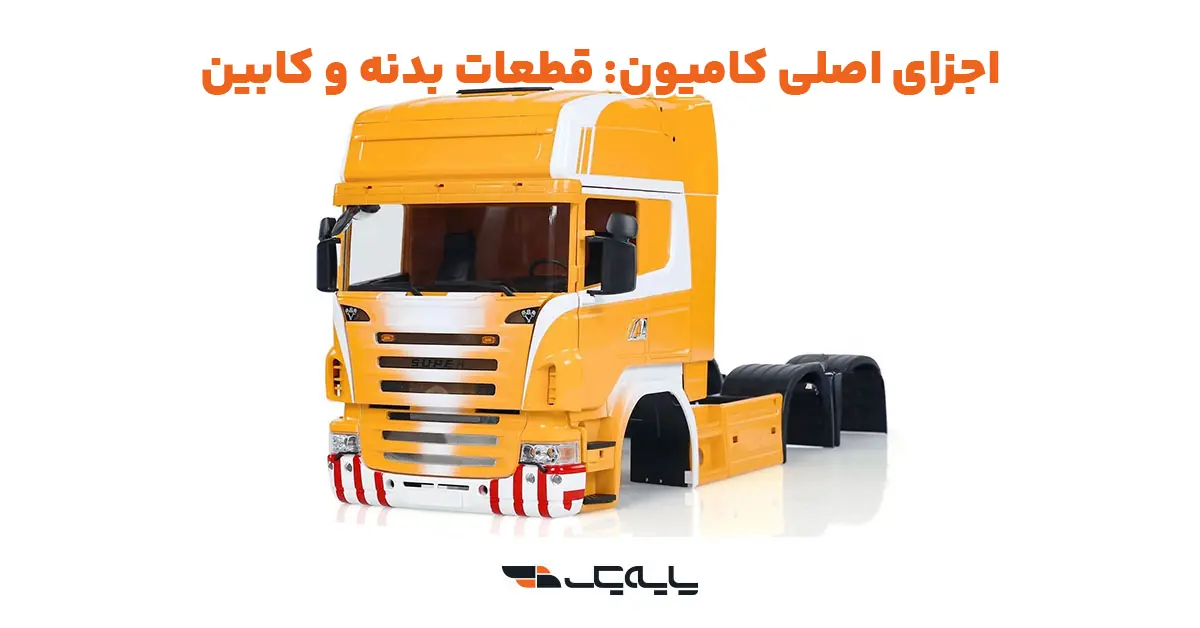

اجزای اصلی کامیون: قطعات بدنه و کابین

بدنه کامیون علاوه بر نقش محافظتی و زیبایی، نقش مهمی در آیرودینامیک، ایمنی و کاربری خودرو دارد. اجزای مختلف بدنه به گونه‌ای طراحی می‌شوند که در برابر فشار باد، ناهمواری و چاله‌های جاده‌ها و شرایط سخت کاری مقاومت بالایی داشته باشند. در ادامه، مهم‌ترین قطعات بدنه را معرفی می‌کنیم:

• کابین: محل قرارگیری راننده و سرنشین است که امکانات کنترلی، نمایشگرها، صندلی‌ها و ادوات داخلی در آن قرار دارد. طراحی ارگونومیک کابین تاثیر زیادی بر راحتی راننده در سفرهای طولانی دارد.
• درها: برای ورود و خروج به کابین استفاده می‌شوند و مجهز به قفل مرکزی، دستگیره، شیشه‌بالابر و گاهی گرم‌کن و سردکن هستند. در کامیون‌های سنگین معمولا درها بزرگ‌تر و مقاوم‌تر از خودروهای سواری طراحی می‌شوند.
• آینه‌های جانبی: دید جانبی و عقب راننده را تامین می‌کنند. این آینه‌ها گاهی مجهز به گرم‌کن، تنظیم برقی یا سیستم هشدار نقطه کور هستند. در کامیون‌ها، آینه‌های فوقانی یا آینه‌های پایین‌نما نیز اضافه می‌شوند. در محصولات روز شرکت‌‌های مطرح، دوربین‌های دیجیتال جای خود را به آینه‌های قدیمی داده‌اند.
• چراغ‌ها: شامل چراغ جلو، چراغ عقب، راهنما، چراغ ترمز و چراغ‌های مه‌شکن می‌شوند. چراغ‌ها نقش حیاتی در ایمنی دارند و باید مطابق با استانداردهای روشنایی نصب شوند.
• گلگیر و سپر: گلگیرها از پاشیده شدن گل و سنگ و به برخورد آن به بدنه جلوگیری می‌کنند و سپرها وظیفه جذب ضربه در برخوردها را دارند. در کامیون‌ها این قطعات بسیار مقاوم و گاهی از جنس فلز ساخته می‌شوند.

نگاهی به کنترل‌گرها و عملگرهای الکترونیکی رایج در کامیون

امروزه کامیون‌ها به مجموعه‌ای از سامانه‌های الکترونیکی مجهز شده‌اند که به کمک کنترل‌گرها (ECUها) و عملگرهای برقی، عملکرد سیستم‌های مختلف را به‌صورت هوشمند کنترل می‌کنند. در ادامه، با ۱۰ مورد از مهم‌ترین آن‌ها آشنا می‌شویم:

• ECU موتور (Engine Control Unit): وظیفه کنترل مصرف سوخت، زمان‌بندی تزریق، فشار توربو و عملکرد کلی موتور را بر عهده دارد.
• ECU گیربکس (TCU یا Transmission Control Unit): در مدل‌های اتوماتیک یا نیمه‌اتوماتیک، وظیفه تعویض دنده بر اساس شرایط رانندگی و بار را انجام می‌دهد.
• ماژول ترمز (ABS/EBS): کنترل ترمز ضدقفل و سیستم‌های پیشرفته‌تر مثل توزیع نیروی ترمز و ترمزهای الکترونیکی را مدیریت می‌کند.
• ECU سیستم تعلیق بادی: ارتفاع و سختی فنربندی را بسته به بار و مسیر تنظیم می‌کند تا بهینه‌ترین مقدار پایداری حاصل شود.
• واحد کنترل تهویه مطبوع: دما، گردش هوا و تنظیمات گرمایش و سرمایش کابین را مدیریت می‌کند.
• ماژول فرمان هیدرولیکی یا برقی: در کامیون‌های جدید، فرمان‌های برقی-هیدرولیکی دارای کنترل‌گرهایی برای تنظیم حساسیت فرمان و کاهش خستگی راننده هستند.
• ماژول کنترل مصرف سوخت: داده‌های مرتبط با مصرف لحظه‌ای، سرعت بهینه و رانندگی اقتصادی را پردازش می‌کند.
• سیستم هشدار نقطه کور: با استفاده از حسگر و رادار، نقاط کور اطراف خودرو را رصد کرده و هشدار می‌دهد.
• کنترل‌گر نور و روشنایی: شدت نور چراغ‌ها را تنظیم کرده و عملکرد چراغ‌های هوشمند، دی‌لایت و مه‌شکن را کنترل می‌کند.
• عملگرهای برقی (Actuators): مانند محرک دریچه گاز، سوپاپ EGR، گرم‌کن آینه‌ها و قفل‌های برقی، که توسط ECUها فرمان می‌گیرند.

نگاهی کلی به اجزای اصلی خودروهای سنگین

شناخت دقیق اجزای اصلی خودروهای سنگین، فقط مخصوص تعمیرکاران یا متخصصان فنی نیست؛ بلکه برای رانندگان، مدیران ناوگان و حتی خریداران کامیون نیز ضروری است. دانستن اینکه هر بخش چه اجزایی دارد و چگونه کار می‌کند، می‌تواند به نگهداری بهتر، کاهش هزینه‌های تعمیر و افزایش ایمنی در مسیرهای طولانی منجر شود.

در این مقاله تلاش کردیم با زبانی ساده و ساختاری منظم، تصویری کلی از مهم‌ترین سیستم‌ها و قطعات کامیون ارائه دهیم. این آشنایی پایه‌ای می‌تواند مقدمه‌ای برای بررسی‌های تخصصی‌تر و انتخاب‌های آگاهانه‌تر باشد.
