عیب‌یابی چراغ چک موتور کامیون با OBD

چراغ چک موتور یکی از مهم‌ترین هشدارهایی است که راننده کامیون در طول مسیر با آن روبه‌رو می‌شود و نادیده‌ گرفتن آن می‌تواند به آسیب‌های جدی و هزینه‌های سنگین منجر شود. در این مقاله از پایه یک، به‌جای حدس ‌زدن یا تعویض بی‌هدف قطعات، می‌خواهیم روش استاندارد عیب‌یابی چراغ چک را با استفاده از OBD توضیح دهیم.

استفاده درست از OBD به راننده کمک می‌کند علت روشن ‌شدن چراغ را دقیق‌تر تشخیص دهد و تصمیم بگیرد آیا ادامه مسیر ایمن است یا نیاز به توقف و بررسی فوری وجود دارد. هدف این مقاله ارائه یک راهنمای ساده و عملی است که حتی رانندگان با تجربه کمتر نیز بتوانند از آن استفاده کنند.

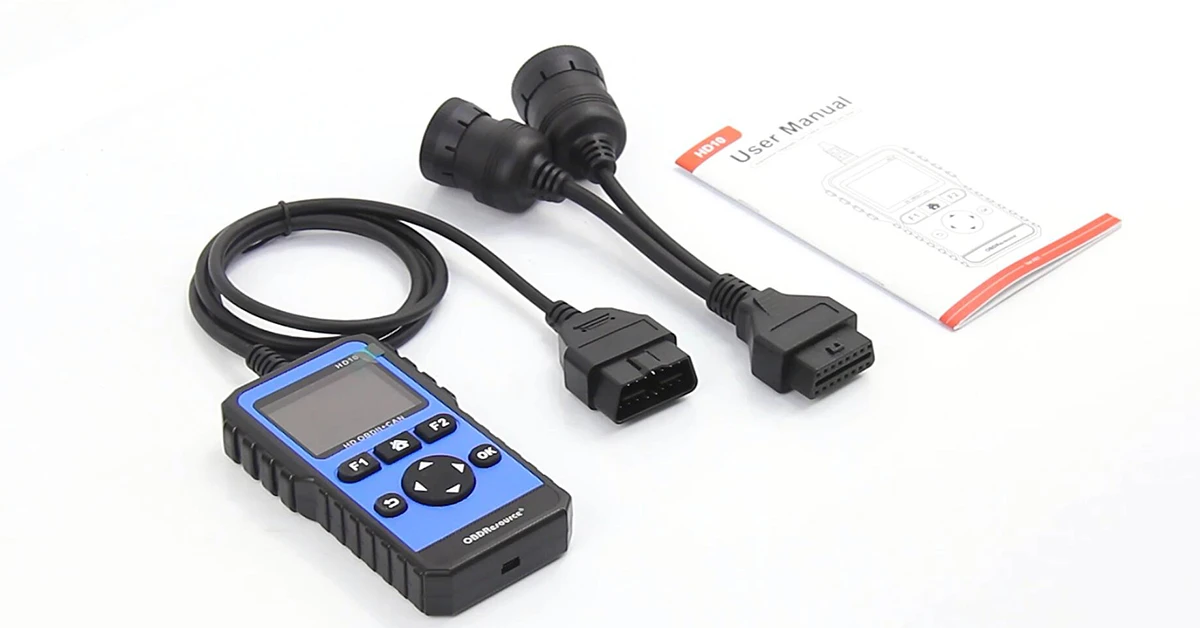

آشنایی با سیستم OBD در کامیون‌ها؛ ECU چگونه خطاها را ثبت می‌کند؟

سیستم OBD یا تشخیص آنی عیب مجموعه‌ای از استانداردها و پروتکل‌هاست که به کامیون اجازه می‌دهد رفتار موتور، سوخت‌رسانی، سنسورها و بخش‌های الکترونیکی را به ‌طور پیوسته زیر نظر داشته باشد.

در کامیون‌های دیزلی مدرن، ECU به ‌محض مشاهده رفتار غیر عادی، کد خطای مشخصی را ثبت کرده و چراغ چک را روشن می‌کند تا راننده بداند مشکلی رخ داده است. برخلاف خودروهای سواری که اغلب از استاندارد OBD-II استفاده می‌کنند، در کامیون‌ها استانداردهایی مثل J1939 و J1708 رایج‌تر است و همین موضوع باعث شده دستگاه‌های دیاگ مخصوص خودروهای سنگین طراحی شوند.

این سیستم کمک می‌کند به‌جای روش‌های قدیمی و تجربی، عیب‌یابی بر پایه داده‌های دقیق انجام شود. به همین دلیل رانندگان حرفه‌ای اولین کاری که پس از روشن‌ شدن چراغ چک انجام می‌دهند، اتصال دستگاه به پورت OBD است.

انواع دستگاه‌های دیاگ برای کامیون‌ها و تفاوت کاربرد آن‌ها

دستگاه‌های دیاگ کامیون برخلاف اسکنرهای OBD-II معمولی، باید بتوانند با ECUهای قدرتمند و چندگانه خودروهای سنگین ارتباط برقرار کنند. بسیاری از کشنده‌های اروپایی مانند ولوو، اسکانیا و بنز از پروتکل J1939 استفاده می‌کنند، در حالی ‌که برخی مدل‌های قدیمی‌تر یا چینی ممکن است همچنان روی J1708 یا J1587 فعال باشند.

به همین دلیل دستگاه‌های ویژه‌ای طراحی شده‌اند که از چند پروتکل پیشتیبانی می‌کنند و می‌توانند با واحدهای مختلف مانند موتور، گیربکس، ترمز، DPF و سیستم سوخت‌رسانی ارتباط برقرار کنند. شناخت نوع پروتکل و سازگاری دستگاه اهمیت زیادی دارد، زیرا اگر دستگاه مناسب انتخاب نشود ممکن است کدهای اصلی خوانده نشوند یا خطاها به ‌طور ناقص نمایش داده شوند. در این بخش هدف این است که راننده متوجه شود هر اسکنری مناسب کامیون نیست و انتخاب درست نقش مهمی در عیب‌یابی دارد.

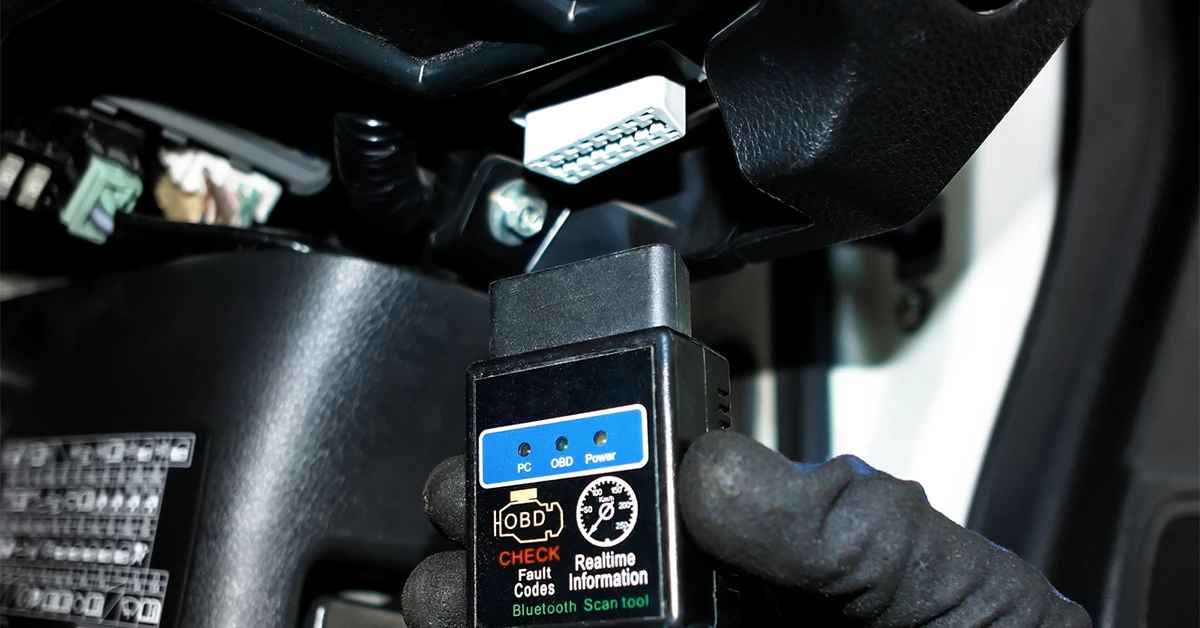

قبل از اتصال دستگاه OBD چه مواردی را بررسی کنیم؟

پیش از آن‌که سراغ دستگاه دیاگ بروید، چند بررسی ساده می‌تواند سرنخ‌های ارزشمندی در اختیار شما قرار دهد. اولین قدم، کنترل سطح روغن موتور و مایع خنک‌ کننده است، زیرا کمبود هرکدام می‌تواند باعث روشن ‌شدن چراغ چک شود.

سپس باید نگاهی به اتصالات باتری بیندازید؛ شل ‌شدن یا اکسید زدن سر باتری در کامیون‌ها از علت‌های رایج بروز خطاهای الکترونیکی است. بررسی ظاهری دسته‌ سیم‌ها در نواحی در معرض گرما یا لرزش نیز اهمیت دارد، چون بریدگی یا اتصال بدنه حتی در یک سیم کوچک می‌تواند ECU را دچار خطا کند.

در نهایت بهتر است شرایطی را که چراغ چک روشن شده یادداشت کنید، مثلاً زیر بار سنگین، در دور موتور بالا یا هنگام سربالایی، چون این اطلاعات هنگام تفسیر داده‌های دیاگ بسیار کمک ‌کننده است. این چک‌های ساده باعث می‌شود اتصال OBD نتیجه دقیق‌تری بدهد.

پیدا کردن سوکت OBD در کامیون؛ کجا باید دنبال آن بگردیم؟

در کامیون‌های مدرن، سوکت دیاگ معمولا در بخش داخلی کابین و در جایی قرار دارد که دسترسی سریع و آسان داشته باشد. رایج‌ترین محل آن زیر داشبورد، نزدیک مجموعه فیوزها است، اما در برخی کشنده‌ ها ممکن است پشت یک درپوش کوچک در سمت راننده یا کنار کنسول مرکزی قرار گرفته باشد.

در تعدادی از مدل‌های اروپایی جدید، سوکت ۱۶ پین OBD-II دیده می‌شود، اما بیشتر کامیون‌ها همچنان از سوکت‌های دایره‌ای یا مربعی مخصوص J1939 استفاده می‌کنند. در بعضی کشنده‌های قدیمی‌تر نیز پورت دیاگ زیر تخت خواب کابین قرار دارد تا در تعمیرگاه دسترسی از داخل کابین راحت باشد.

پیدا کردن دقیق این سوکت اولین قدم برای یک عیب‌یابی استاندارد است و بهتر است راننده از قبل با محل آن در کامیون خود آشنا باشد.

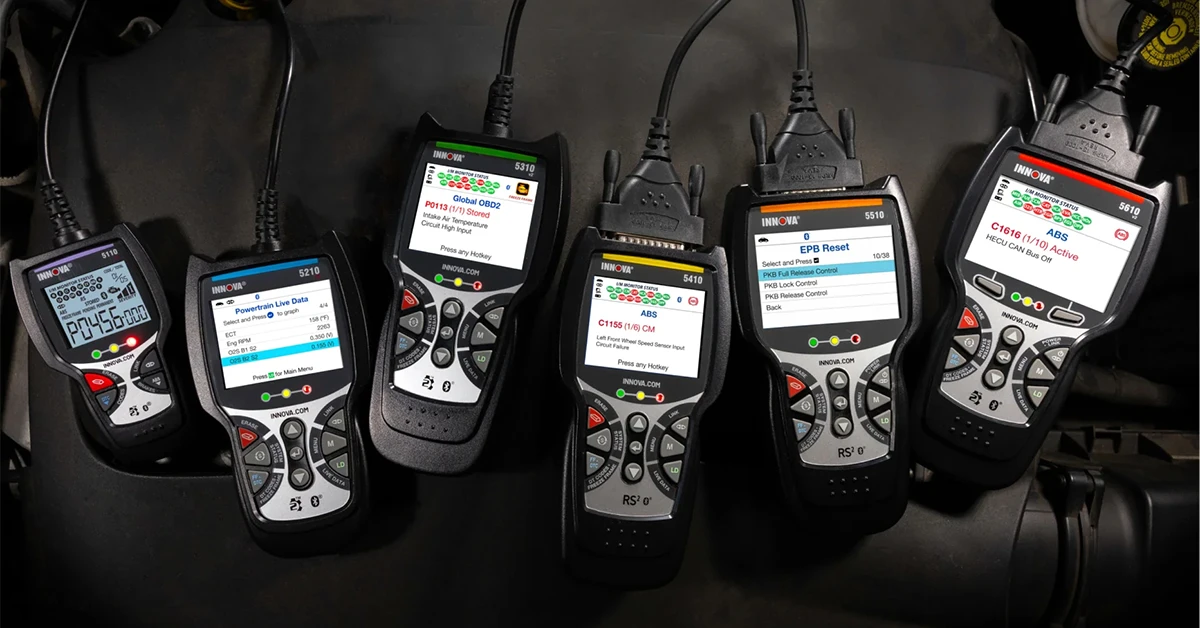

اتصال دستگاه و خواندن کدهای خطا

برای اتصال OBD ابتدا باید کامیون را خاموش کنید و کابل دستگاه را با دقت به پورت مربوطه متصل نمایید. سپس سوییچ را در حالت ON قرار دهید تا ECU فعال شود و دستگاه بتواند ارتباط را برقرار کند.

پس از انتخاب برند و مدل کامیون یا پروتکل مناسب، وارد بخش Engine یا ECU شوید و اجازه دهید سیستم، کدهای خطای ذخیره‌شده را بخواند. این مرحله چند ثانیه طول می‌کشد و پس از آن لیستی از کدهای فعال و غیر فعال نمایش داده می‌شود.

بهتر است این کدها را روی کاغذ یا موبایل یادداشت کنید تا هنگام تفسیر آن‌ها دچار اشتباه نشوید. خواندن کدها تنها شروع کار است و هدف این بخش این است که بدانید دقیقا چه اتفاقی در بخش الکترونیکی موتور یا سیستم‌های مربوط به آن رخ داده است.

تفسیر کدهای خطا؛ از یک عدد ساده تا تشخیص واقعی مشکل

پس از نمایش کدها، مهم‌ترین بخش کار این است که بدانید هر خطا دقیقا چه مفهومی دارد. کدهای خطای کامیون معمولا شامل یک حرف و چند عدد هستند که نشان می‌دهند مشکل در کدام بخش رخ داده است.

مثلا خطاهای مربوط به سوخت‌رسانی، سنسورهای اصلی موتور، دمای مایع خنک ‌کننده، فشار بوست یا عملکرد سیستم EGR. این کدها فقط یک سرنخ هستند و نباید تصور کرد که همیشه تعویض سریع یک قطعه مشکل را کاملا حل می‌کند.

در بسیاری از موارد، علت اصلی خرابی یک قطعه، اختلال در سیم‌کشی یا نوسان ولتاژ است. به همین دلیل، خواندن توضیح کامل هر کد در دستگاه یا جدول مرجع اهمیت بالایی دارد. راننده یا تعمیرکار باید بتواند تشخیص بدهد که خطا فعال است یا ذخیره‌شده، تا بهترین تصمیم برای ادامه عیب‌یابی گرفته شود.

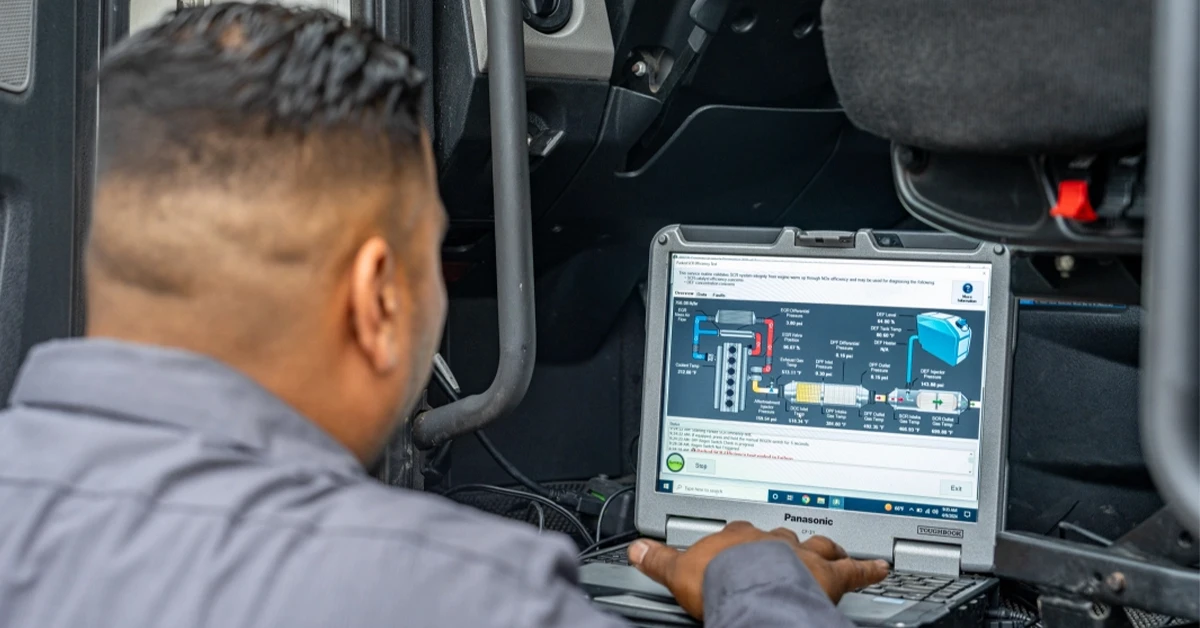

بررسی داده‌های لحظه‌ای (Live Data)؛ قطعی کردن تشخیص قبل از تعمیر

بخش Live Data در دستگاه OBD یکی از کاربردی‌ترین ابزارها برای فهمیدن وضعیت واقعی موتور است. با استفاده از این قابلیت می‌توان پارامترهایی مانند فشار ریل سوخت، دور موتور، وضعیت دریچه گاز، دمای مایع خنک ‌کننده، مقدار بوست توربو و درصد کارکرد EGR را در لحظه مشاهده کرد.

اگر کد خطا مثلا مربوط به فشار ریل باشد، مقایسه مقدار واقعی فشار با مقدار استاندارد بهترین راه برای بررسی صحت خطاست. این داده‌ها کمک می‌کنند که راننده یا تعمیرکار متوجه شود مشکل واقعی است یا فقط یک اختلال گذرا بوده است.

مثلا اگر چراغ چک زیر بار روشن شده و همزمان فشار بوست از مقدار معمول کمتر است، احتمال وجود نشتی در مسیر توربو بیشتر می‌شود. استفاده از داده‌های زنده به شما امکان می‌دهد قبل از تعویض هر قطعه، مطمئن شوید که تشخیص دقیق است.

خطاهای رایج چراغ چک موتور در کامیون‌های دیزلی

بسیاری از رانندگان به تجربه می‌دانند که برخی خطاها بسیار رایج هستند و بارها در انواع کامیون‌ها دیده می‌شوند. خطاهای مربوط به سنسور فشار ریل، سنسور دور موتور و سنسور دمای آب از جمله هشدارهایی هستند که معمولاً باعث روشن ‌شدن چراغ چک می‌شوند.

علاوه بر این، خطاهای مربوط به سیستم توربو، افت بوست و مشکل در شیر برقی‌های کنترل هوای ورودی نیز بسیار شایع‌اند. در کامیون‌های مجهز به DPF و SCR نیز خطاهای مربوط به انسداد فیلتر یا کاهش کیفیت مایع AdBlue یکی از دلایل معمول روشن‌شدن چراغ چک هستند.

گاهی نیز مشکلات شبکه CAN باعث ثبت چند خطا همزمان می‌شود که باید با دقت تفسیر شوند. آشنایی با این خطاهای رایج کمک می‌کند راننده سریع‌تر علت احتمالی مشکل را حدس بزند و راه درست عیب‌یابی را انتخاب کند.

چه زمانی پاک‌کردن کد خطا کافی است و چه زمانی مشکل جدی‌تر است؟

گاهی چراغ چک موتور به دلیل یک اختلال گذرا روشن می‌شود؛ مثلا کاهش ولتاژ هنگام استارت، نوسان لحظه‌ای فشار بوست یا یک قطع و وصل کوتاه در مسیر سیم‌کشی. در چنین شرایطی اگر خطا غیر فعال باشد و پس از بررسی اولیه مشکلی دیده نشود، پاک‌کردن کد و روشن‌کردن دوباره موتور می‌تواند کافی باشد.

اما اگر خطا فعال باشد یا هنگام بررسی Live Data مقادیر غیر عادی دیده شود، پاک ‌کردن کد تنها باعث پنهان ‌شدن مشکل می‌شود و پس از مدتی دوباره چراغ چک روشن خواهد شد. به ‌خصوص خطاهای مربوط به سیستم سوخت‌رسانی، DPF، EGR و حسگرهای اصلی موتور را نباید بدون تعمیر یا تست دقیق حذف کرد. پاک‌کردن کد باید برای تکمیل فرایند عیب‌یابی استفاده شود، نه جایگزین تعمیر واقعی.

اشتباهات رایج هنگام کار با OBD

یکی از اشتباهات رایج این است که راننده یا تعمیرکار بدون یادداشت ‌کردن کدها، بلافاصله آن‌ها را پاک می‌کند و فرصت تحلیل دقیق از بین می‌رود. اشتباه دیگر تعویض سریع سنسورهاست، در حالی که در بسیاری از مواقع خرابی واقعی در دسته ‌سیم یا سوکت آن‌هاست، نه خود سنسور.

همچنین اعتماد بیش از حد به دستگاه و نادیده‌ گرفتن تست‌های مکمل مانند اندازه‌گیری ولتاژ، تست فشار سوخت یا بررسی مکانیکی می‌تواند نتیجه را منحرف کند. برخی تعمیرکاران نیز هنگام روشن ‌بودن چراغ چک چندین بار دستگاه را وصل و قطع می‌کنند، در حالی که نوسان ولتاژ هنگام اتصال ممکن است خطاهای جدیدی ایجاد کند. هدف این بخش این است که راننده بداند استفاده از دیاگ یک فرایند دقیق است و اگر درست انجام نشود، تشخیص نهایی به ‌سادگی اشتباه خواهد شد.

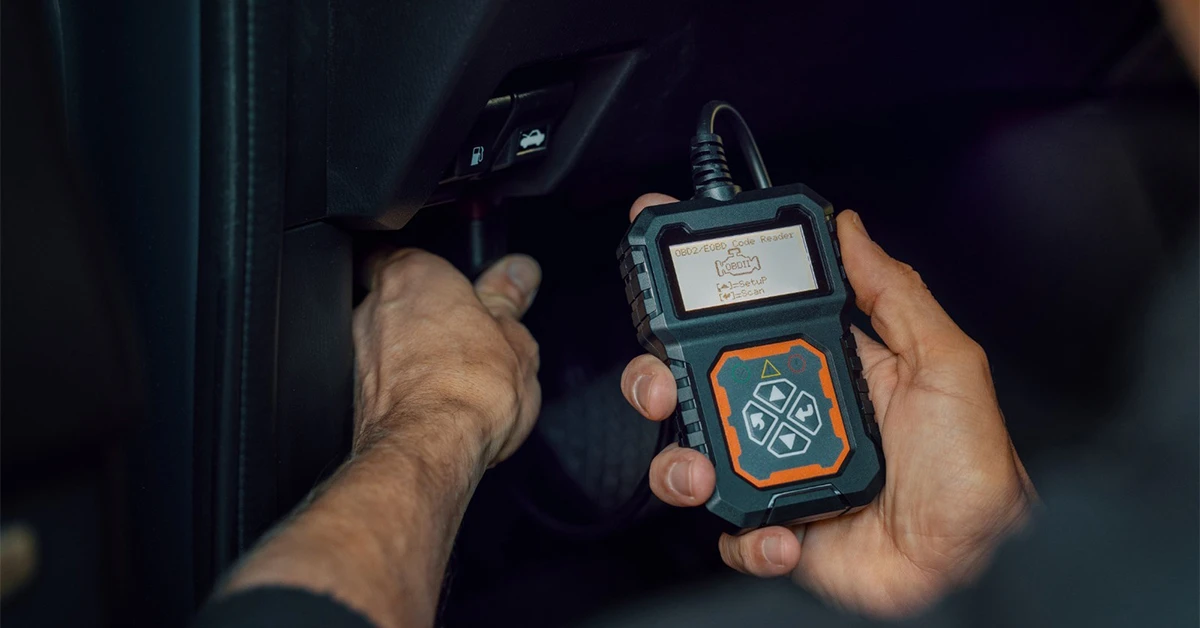

جمع‌بندی؛ OBD یک ابزار کمکی قدرتمند است، نه جایگزین تجربه

چراغ چک موتور کامیون نشان‌دهنده بروز یک مشکل در سیستم الکترونیکی یا مکانیکی موتور است و نباید آن را ساده گرفت. دستگاه OBD کمک می‌کند علت خطا به‌جای حدس‌ زدن، بر اساس داده‌های دقیق شناسایی شود و روند عیب‌یابی سریع‌تر و کم‌هزینه‌تر پیش برود.

با این حال، OBD تنها یک ابزار است و بهترین نتیجه زمانی به ‌دست می‌آید که داده‌های آن در کنار تجربه راننده و دانش تعمیرکار تفسیر شود. رعایت اصول اتصال، خواندن کدها، بررسی Live Data و انجام تست‌های تکمیلی باعث می‌شود مشکل واقعی به ‌درستی تشخیص داده شود. در نهایت اگر چراغ چک موتور خاموش نشد یا خطا تکرار شد، بهترین کار مراجعه به تعمیرگاه تخصصی و انجام عیب‌یابی کامل‌تر است تا از آسیب‌های جدی‌تر جلوگیری شود.
