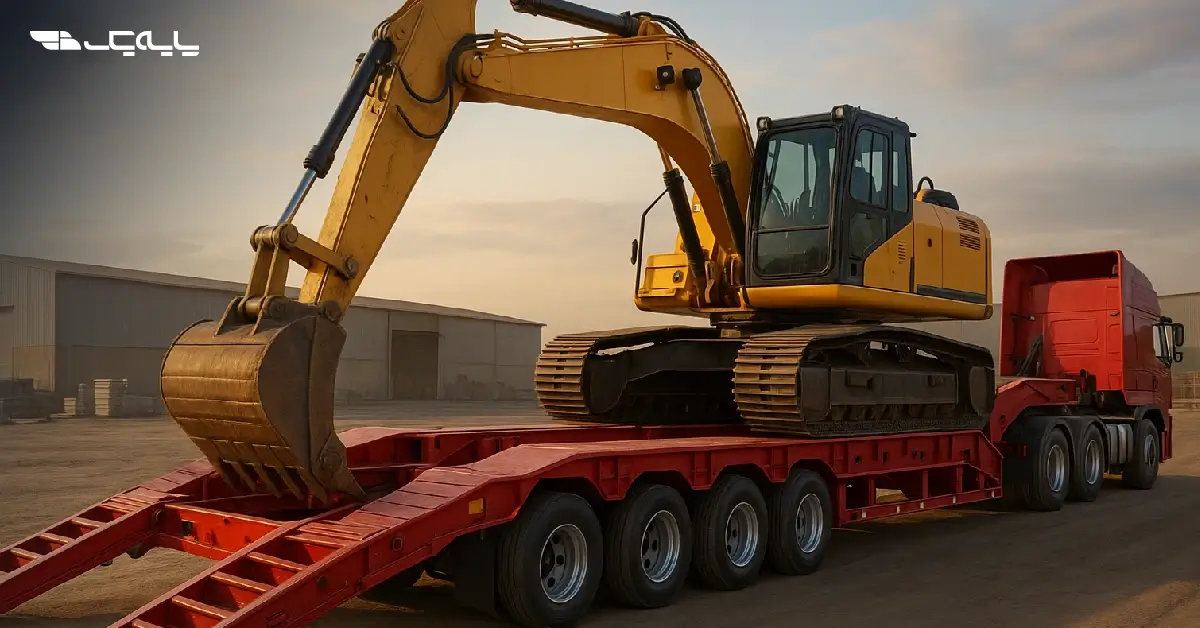

تریلی کمرشکن چیست؟

تریلی‌ها، به‌عنوان ستون فقرات صنعت حمل و نقل سنگین و شریان‌های اصلی اقتصاد جهانی، نقشی حیاتی و غیرقابل جایگزین ایفا می‌کنند. این وسایل نقلیه قدرتمند، امکان جابجایی حجم عظیمی از کالاها، از مواد اولیه و محصولات مصرفی گرفته تا تجهیزات عظیم صنعتی و ماشین‌آلات فوق سنگین را در مسافت‌های طولانی فراهم می‌کنند. از تریلی‌های کفی که بارهای عمومی و کانتینرها را حمل می‌کنند تا تریلی‌های کمرشکن (Lowboy) که غول‌های راهسازی و معدنی را جابجا می‌سازند، هر نوع تریلر با طراحی تخصصی خود، چالش‌های لجستیکی منحصربه‌فردی را حل می‌کند.

در نتیجه، این ناوگان بزرگ نه تنها زیرساخت‌های تجاری و صنعتی را پشتیبانی می‌کند، بلکه با اتصال تولیدکنندگان به بازارها و تسهیل اجرای پروژه‌های عمرانی بزرگ، نقشی کلیدی در توسعه و پیشرفت اقتصادی ایفا می‌نماید. در ادامه این مقاله از پایه یک به بررسی تریلی کمرشکن و ابعاد مختلف حضور آن در صنعت می‌پردازیم.

تعریف و کاربرد عملیاتی تریلر کمرشکن

تریلر کمرشکن نوعی نیمه‌یدک تخصصی است که بستر حمل آن در بخش میانی شاسی پایین‌تر از سطح معمول قرار دارد. این طراحی باعث کاهش محسوس ارتفاع کف تریلر می‌شود و در نتیجه امکان جابه‌جایی محموله‌های بلندقد مانند بیل مکانیکی، بلدوزر، ژنراتورهای صنعتی و سازه‌های پیش‌ساخته را بدون خطر برخورد با پل‌ها و تأسیسات شهری فراهم می‌کند. علاوه بر این، پایین‌تر بودن مرکز ثقل بار، پایداری و ایمنی دینامیکی مجموعه را به‌طور قابل‌توجهی افزایش می‌دهد.

در شرایطی که به‌دلیل محدودیت ارتفاع یا مسائل تعادلی، استفاده از کامیون یا کامیونت کفی امکان‌پذیر نیست، کمرشکن بهترین گزینه برای حمل محموله‌های سنگین و حجیم محسوب می‌شود. از دیگر مزایای این نوع تریلی، تجهیز آن به رمپ‌های عقب است که ورود و خروج ادوات خودکششی را آسان می‌کند. به این ترتیب، ماشین‌آلات سنگین می‌توانند مستقیماً روی بستر تریلی حرکت کنند. این ویژگی در پروژه‌های معدنی، عمرانی و انرژی که زمان توقف ناوگان هزینه‌بر است، موجب تسریع عملیات بارگیری و تخلیه و افزایش بهره‌وری کل سیستم حمل‌ونقل می‌شود.

تمایز تریلی کمرشکن با تریلی کفی و بوژی ماژولار

در کمرشکن، بستر حمل به‌صورت ذوزنقه‌ای در میانهٔ شاسی پایین می‌نشیند و همین افت ارتفاع باعث می‌شود محموله‌های بلندقد بدون برخورد با پل‌ها و تابلوها جابه‌جا شوند. تریلر کفی سطحی یکنواخت و بلندتر از زمین دارد؛ بنابراین در حمل ادوات بلند به تغییر مسیر یا دریافت مجوز نیاز دارد. از سوی دیگر، زاویهٔ رمپ در کمرشکن کوچک‌تر است و اجازه می‌دهد ادوات خودکششی مثل بیل مکانیکی یا لیفتراک با ریسک لغزش کمتر روی دک رانده شوند؛ چیزی که روی کفی به‌دلیل زاویهٔ ورود بیشتر، حساس‌تر و زمان‌بر است. نتیجه این تفاوت‌ها، پایداری بهتر محموله و کنترل دقیق‌تر مرکز ثقل در کمرشکن است.

در بعد توزیع بار، کمرشکن به‌لطف بوژی‌های چندمحوره و تعلیق مناسب، فشار وارد بر محورهای تریلی و محور محرک کامیون را به صورت یکنواخت‌ پخش می‌کند. تریلی کفی برای بارهای حجیم اما سبک یا بارهای طولیِ یکنواخت گزینه‌ای به‌صرفه است، در حالی‌که کمرشکن برای بارهای فشرده، سنگین و با مرکز ثقلِ بالا انتخاب امن‌تری محسوب می‌شود. بوژی ماژولار یک طبقهٔ کاملاً متفاوت است: هر ماژول محورهای مستقل و فرمان‌پذیر دارد و برای فوق‌سنگین‌ها یا ابعاد بی‌قاعده طراحی شده است.

اجزای کلیدی کمرشکن

کمرشکن‌ها از چهار بخش اصلی تشکیل می‌شوند: کشندهٔ جاده‌ای، گردن غازی، بستر (Well/Deck) و بوژی محوری.

• گردن غازی نقش واسطه را ایفا می‌کند و نیروهای کشش، ترمز و پیچش را بین کشنده و تریلی منتقل می‌کند. در مدل‌های جداشونده، این بخش امکان بارگیری از جلو را فراهم می‌آورد.

• بستر میانی همان بخش پایین‌نشسته است که محموله روی آن قرار می‌گیرد. دیواره‌های جانبی یا اوت‌ریگرها برای افزایش پهنای دک و ایجاد سطحی ایمن جهت استقرار تجهیزات به کار می‌روند.

• مجموعهٔ محوری انتهای تریلی، با استفاده از سیستم تعلیق فنری، بادی یا هیدرولیکی، وزن بار را بین محورهای تریلی توزیع کرده و پایداری آن را در حین حرکت تضمین می‌کند.

علاوه بر این اجزای اصلی، چند قطعهٔ عملکردی مهم نیز وجود دارند:

• رمپ‌های عقب (ثابت یا هیدرولیکی) برای سوار کردن ادوات خودکششی.
• جک‌های ترازکننده برای هم‌تراز کردن دک هنگام بارگیری.
• نقاط مهاربندی (D-Ring، حلقه و گوشواره) برای اتصال زنجیر و تسمه.
• پاورپک هیدرولیک برای آزاد یا قفل کردن گردن غازی و حرکت رمپ‌ها.

اصطلاحات و پارامترهای فنی که باید بشناسید

سه پارامتر، نقشهٔ انتخاب شما را می‌سازند: ارتفاع دک، طول مفید بستر و زاویهٔ رمپ. هرچه ارتفاع دک کم‌تر باشد، عبور از زیر پل‌ها آسان‌تر و پایداری جانبی بهتر است؛ ولی ممکن است فضای زیرشاسی برای برخی ادوات محدود شود. طول مفید بستر باید با فاصلهٔ محورهای محموله و محل‌های مهاربندی سازگار باشد تا مرکز ثقل در محدودهٔ ایمن باقی بماند. زاویهٔ رمپ نیز تعیین می‌کند ادواتی مثل بلدوزر یا لیفتراک بدون گیرکردن یا ضربه‌زدن به زیربندی، روی کفی بنشینند.

در کنار این‌ها، فاصلهٔ محوری بوژی، ظرفیت محوری اسمی و نوع فرمان‌پذیری بر شعاع گردش و پخش بار اثر می‌گذارند. کمرشکن‌های فرمان‌پذیر در مسیرهای شهری با پیچ‌های تند، کنترل بهتری ارائه می‌دهند و موجب کاهش استهلاک تایر می‌شوند. انتخاب متریال دک (فولاد‌های مقاوم یا ترکیبی فولاد/چوب صنعتی) نیز در وزن مردهٔ تریلی و ظرفیت خالص اثرگذار است.

انواع کمرشکن بر پایهٔ نوع گردن و شاسی

در ادامه به بررسی انواع تریلی کمرشکن می‌پردازیم.

دسته‌بندی بر اساس گردن؛ ثابت، مکانیکیِ جداشونده، هیدرولیکیِ جداشونده

گردنِ کمرشکن نقطهٔ انتقال کشش، ترمز و پیچش بین کشندهٔ کامیون و سازهٔ تریلی است و نوع آن شیوهٔ بارگیری، ارتفاع نهایی دک و زمان توقف عملیات را تعیین می‌کند. انتخاب میان گردنِ ثابت، جداشوندهٔ مکانیکی (MRGN) و جداشوندهٔ هیدرولیکی (HRGN) باید بر مبنای الگوی محموله‌های شما، بسامد بارگیری از جلو، کیفیت زیرسازی کارگاه و سطح مهارت تیم انجام شود.

گردنِ ثابت (Fixed Neck)

گردن ثابت ساده‌ترین نوع پیکربندی است و به دلیل تعداد کمتر قطعات، وزن مردهٔ پایین‌تری دارد. این موضوع باعث افزایش ظرفیت خالص حمل تریلی و کاهش هزینه‌های تملک و نگه‌داری ناوگان کامیون و کشنده می‌شود. همچنین، نبود مدار هیدرولیک ریسک خرابی و توقف ناخواسته را کاهش داده و انجام سرویس‌های دوره‌ای را تسریع می‌بخشد. در مقابل، بارگیری معمولاً از عقب انجام می‌شود و به رمپ و فضای مانور بیشتری نیاز دارد. زاویهٔ ورود بزرگ‌تر است و برای ادوات کم‌خلاصی مثل بلدوزر یا لیفتراک سنگین خطر تماس با زمین وجود دارد.

گردن جداشونده مکانیکی (MRGN)

در گردن جداشونده مکانیکی، اتصال با پین، گوه و قفل‌های مکانیکی انجام می‌شود. با آزاد کردن این مجموعه، مسیر بارگیری از جلو باز می‌شود و ادوات خودکششی می‌توانند بدون عبور از رمپ روی بستر قرار گیرند. این روش، بدون نیاز به مدار هیدرولیک، انعطاف لازم برای بارگیری از جلو را فراهم می‌کند و معمولاً سبک‌تر از نوع هیدرولیکی است؛ بنابراین بخش بیشتری از ظرفیت خالص حفظ می‌شود.

گردنِ جداشوندهٔ هیدرولیکی (HRGN)

اپراتور با پاورپک، گردن را آزاد می‌کند، ارتفاع دک را هم‌سطحِ زمین می‌آورد و محموله از جلو با زاویهٔ بسیار کم سوار می‌شود. کاهش زاویهٔ ورود، ریسک آسیب به زیربندی و شاسی ادوات کم‌خلاصی را کاهش می‌دهد و برای محموله‌های ارزشمند یا حساس، ایمنی بالاتری ایجاد می‌کند. در ناوگان‌های پرتردد، چابکی آن یک مزیت رقابتی محسوب می‌شود.

دسته‌بندی بر اساس شاسی؛ عادی، فوق‌پایین، کشویی/افزایشی و تخصصی

دک عادی

ارتفاع دک نسبت به کفی کمتر است اما آن‌قدر پایین نیست که با موانع مسیر به‌راحتی درگیر شود؛ برای بیل‌مکانیکی، لودر، لیفتراک سنگین و شاسی‌های چرخ‌لاستیکی انتخابی امن و اقتصادی است. وجود اوت‌ریگرهای جمع‌شونده یا صفحات پهن‌شونده، نشیمن محموله را برای شاسی‌های عریض‌تر فراهم می‌کند و نقاط مهاربندی متعدد، چیدمان زنجیر یا تسمه را ساده‌تر می‌سازد.

دک فوق‌پایین

در این نوع طراحی، افت بستر در بخش میانی بیشتر است تا مرکز ثقل پایین‌تر قرار گیرد و عبور از زیر پل‌ها و تابلوها بدون نیاز به مسیر جایگزین ممکن شود. این مزیت با کاهش فاصلهٔ شاسی از زمین همراه است و حساسیت وسیله نقلیه به شکست‌ها و دست‌اندازها را افزایش می‌دهد؛ بنابراین برنامه‌ریزی دقیق رمپ، انتخاب زاویهٔ مناسب ورود و استفاده از تخته‌های زیرچرخ برای ادوات زنجیری اهمیت ویژه‌ای پیدا می‌کند. این دک برای حمل مخازن قائم، اتاقک ژنراتور، سازه‌های اسکیدی و تجهیزاتی که ارتفاع آن‌ها محدودکننده است، بسیار مناسب است. در مأموریت‌های شهری یا مسیرهای صنعتی با آستانه‌های بتنی و رمپ‌های تند، تیم عملیات باید مسیر حرکت و نقاط تماس را پیشاپیش بررسی کند تا از گیرکردن بدنهٔ تریلی جلوگیری شود.

دک کشویی و افزایشی

زمانی که طول محموله یک فاکتور چالش‌برانگیز باشد، شاسی‌های افزایشی با تیرهای تلسکوپی بهترین گزینه هستند. در بهره‌برداری از این دک‌ها، سه نکته کلیدی اهمیت دارند: قفل‌های مرحله‌ای، کنترل خمش و جایگذاری مناسب نقاط مهاربندی. تنظیم دقیق این موارد باید با توجه به مرکز ثقل و فاصله محورهای محموله انجام شود.

در موارد تخصصی، پیکربندی‌هایی مانند Beam Deck و Vessel Bridge/Perimeter Frame برای بارهایی استفاده می‌شوند که نقاط اتکا مشخص دارند و زیرشاسی آن‌ها برجسته است. این طراحی، وزن بار را از کف بارگیری به تیرهای کناری منتقل می‌کند و باعث کاهش ارتفاع کل و افزایش پایداری می‌شود.

با توجه به وزن و محدودیت‌های پل و محورهای تریلر، می‌توان از بوستر محوری یا تریلر کمکی استفاده کرد تا بار به‌طور یکنواخت روی محورهای تریلی و محور محرک کامیون پخش شود. با این حال، این روش پیچیدگی عملیات را افزایش داده و نیاز به راننده ماهر و هزینه نگه‌داری بیشتری دارد.

پیکربندی محوری و ظرفیت باربری

بوژیِ محوری در تریلی کمرشکن وظیفه دارد وزن محموله را بین چند محور تقسیم کند تا هیچ محوری بیش‌ازحد تحت فشار نباشد. هرچه تعداد محورها بیشتر باشد، بار بهتر پخش می‌شود و عبور از پل‌ها و جاده‌های حساس ایمن‌تر خواهد بود. در ناوگان‌های شهری که پیچ‌های تند و فضای مانور محدود است، محورهای فرمان‌پذیر (خودفرمان یا فرمان اجباری) کمک می‌کنند شعاع گردش کم شود، سایش تایر پایین بیاید و کنترل تریلی در میدان‌ها و رمپ‌ها بهبود یابد.

گاهی برای افزایش ظرفیت یا اصلاح توزیع بار، یک محور کمکی به جلو یا عقب اضافه می‌کنند؛ مثل جیب‌-دالی در جلو یا بوستر در عقب. این افزونه‌ها طول مؤثر مجموعه را تغییر می‌دهند و باعث کاهش فشار نقطه‌ای روی جاده می‌شوند. در عوض، وزن مردهٔ تریلی بالا می‌رود و عملیات رانندگی، چرخش و پارک‌کردن دشوارتر می‌شود.

چطور «ظرفیت واقعی» را حساب کنیم و تصمیم بگیریم؟

ظرفیت واقعی یعنی وزن ناخالص مجازِ مجموعه منهای وزن خودِ کشندهٔ کامیون، تریلی کمرشکن و تجهیزات. برای تصمیم‌گیری درست، ابتدا وزن محموله، ابعاد آن و جای دقیق مرکز ثقل را مشخص کنید. سپس بر اساس محل قرارگیری محموله روی دک، سهم بار هر محور را تخمین بزنید تا مطمئن شوید هیچ محوری از حد مجاز عبور نمی‌کند.

در حمل ادوات فشرده مانند ترانس یا ژنراتور، تعلیق بادی یا هیدرولیکی کمک می‌کند ارتفاع دک ثابت بماند و فشار روی محورها یکنواخت شود. در حمل ادوات خودکششی مانند بلدوزر و بیل‌مکانیکی، زاویهٔ رمپ، طول مفید بستر و نقاط نشیمن تقویت‌شده به‌اندازهٔ ظرفیت عددی اهمیت دارند.

همیشه مجموع وزن محموله + مهاربندی + سوخت و ابزار» را مبنا بگیرید و با یک حاشیهٔ ایمنی معقول حرکت کنید تا در شیب، ترمزگیری و دست‌اندازها به مرزهای خطر نزدیک نشوید. این امر، باعث افزایش ایمنی راننده و تریلی می‌شود و از خسارت به جاده و سازه‌ها جلوگیری می‌کند.

پروانهٔ عبور محمولات ترافیکی

وقتی بار شما از حدود مجاز عبور کند، تردد بدون پروانهٔ عبور محمولات ترافیکی ممنوع است. برای دریافت پروانه، مشخصات ناوگان (کشنده و تریلی)، مشخصات دقیق محموله (ابعاد، وزن، مرکز ثقل)، مسیر پیشنهادی، زمان‌بندی و بیمه در سامانه‌های مربوط ثبت و بررسی می‌شود. در این فرآیند، مسیر، پل‌های حساس، قوس‌ها و محدودیت‌های نقطه‌ای ارزیابی و در متن پروانه درج می‌گردد. اجرای این الزام بر عهدهٔ شرکت‌های دارای مجوز حمل ترافیکی است و حمل باید با بارنامه و پروانهٔ عبور انجام شود.

بارگیری، مهاربندی و ایمنی عملیاتی

برای بارگیری ایمن، ابتدا محل بارگیری باید هموار، خشک و بدون لغزش باشد و مسیر ورود و خروج از موانع پاکسازی شود. رمپ‌ها و محل توقف کامیونت‌های پشتیبان باید محکم و ایمن باشند. خود تریلی کمرشکن نیز پیش از بارگیری باید بررسی شود: رمپ‌ها، قفل‌ها، پاورپک هیدرولیک، تایرها و نقاط مهاربندی کنترل شوند و چراغ‌ها و علائم هشدار روشن و سالم باشند. هنگام بارگیری ادوات خودکششی، حرکت باید آرام و یکنواخت باشد و ترمز، شیر هیدرولیک و اجزای متحرک پس از نشستن کامل محموله مهار شوند. برای محموله‌های غیرخودکششی، از نقاط لیفت سازنده استفاده شود و چیدمان طوری باشد که مرکز ثقل مناسب و بار روی محورهای تریلی متوازن بخش شود.

ابزار و تعداد مهاربندی باید متناسب با سطح و وزن محموله انتخاب شود؛ زنجیر برای محموله‌های سنگین و تسمه با پد محافظ برای سطوح حساس مناسب است. قبل از حرکت، وارسی کامل انجام شود و ارتفاع مجموعه، ترمزها، چراغ‌ها و ابزار ایمنی بررسی گردد. در مسیر، به‌خصوص در ۱۰ تا ۲۰ کیلومتر اول و پس از شرایط تغییر یافته، کشش قیدها بازچک شود. پیشگیری از خطاهای رایج، ایمنی راننده، تیم پشتیبان و محموله را تضمین می‌کند.
