نقش و عملکرد میل ماهک در گیربکس خودروهای سنگین

نویسنده: کارشناس سئو ۲
تیر ۲۴, ۱۴۰۴
زمان تقریبی مطالعه 6 دقیقه
نقش و عملکرد میل ماهک در گیربکس خودروهای سنگین
آنچه در این مطلب خواهید خواند...

میل ماهک یکی از اجزای حیاتی در سیستم تعویض دنده گیربکس خودروهای سنگین است که به‌عنوان رابط مکانیکی بین اهرم تعویض دنده و کشویی‌ها عمل می‌کند. این قطعه با کنترل حرکت دنده‌ها در مسیرهای مشخص، نقش مستقیمی در درگیری صحیح و هماهنگ آن‌ها ایفا می‌کند.

عملکرد دقیق میل ماهک، ضامن تعویض نرم، بدون صدا و ایمن دنده‌ها در شرایط کاری سنگین است. در این مقاله از پایه یک، به‌صورت کامل با ساختار میل ماهک، وظایف آن در گیربکس‌های سنگین، علائم خرابی، اصول نگهداری و نحوه انتخاب و نصب درست این قطعه آشنا خواهیم شد، همچنین به یک نکته طلایی درباره نصب این قطعه نیز اشاره کرده‌ایم که با خواندن این مقاله با آن آشنا می‌شوید.

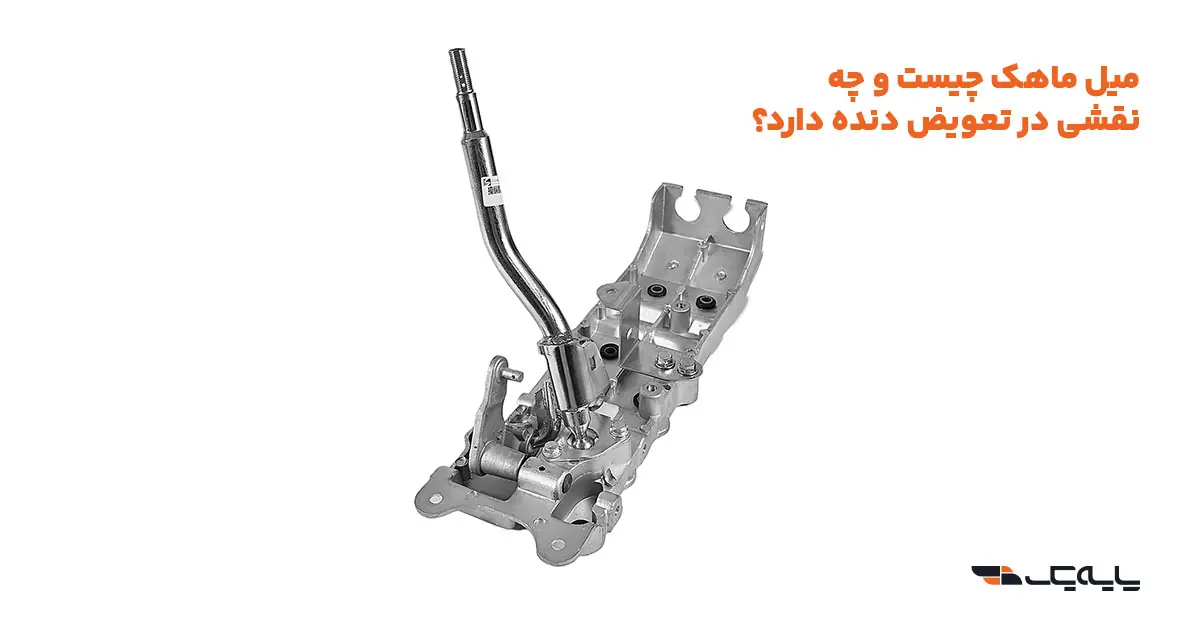

میل ماهک چیست و چه نقشی در تعویض دنده دارد؟

میل ماهک چیست و چه نقشی در تعویض دنده دارد؟

میل ماهک در سیستم گیربکس خودروهای سنگین، وظیفه هدایت حرکت کشویی‌های دنده را بر عهده دارد. این قطعه که به‌صورت میله‌ای فلزی با طراحی خاص ساخته می‌شود، از یک‌سو به اهرم تعویض دنده متصل است و از سوی دیگر، کشویی دنده را به جلو یا عقب حرکت می‌دهد تا دنده مورد نظر درگیر شود. میل ماهک با حرکت رفت و برگشتی یا چرخشی خود، باعث جابه‌جایی دقیق دنده‌ها در موقعیت صحیح می‌شود.

عملکرد میل ماهک نقش تعیین‌کننده‌ای در روانی تعویض دنده، جلوگیری از درگیری ناقص و افزایش عمر دنده‌ها دارد. در خودروهای سنگین که فشار و گشتاور بالایی به سیستم گیربکس وارد می‌شود، حتی کوچک‌ترین خطا در حرکت میل ماهک می‌تواند باعث سایش شدید یا خرابی زودهنگام قطعات شود. به همین دلیل، طراحی این قطعه باید با دقت بالا و مطابق با نوع گیربکس و ساختار داخلی آن انجام شود.

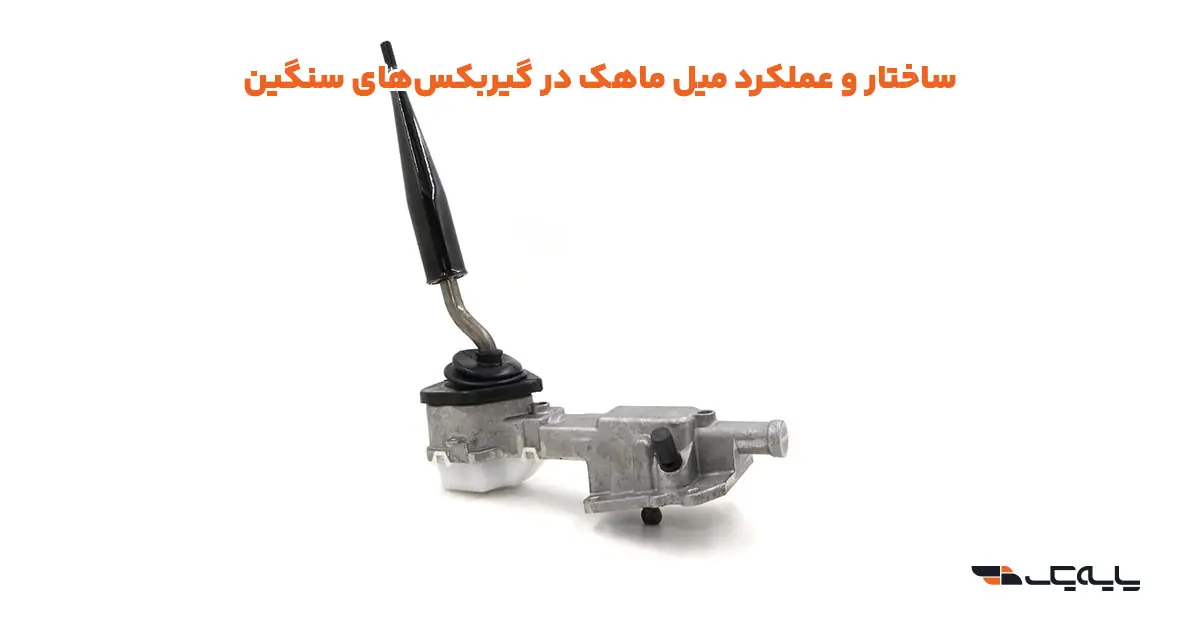

ساختار و عملکرد میل ماهک در گیربکس‌های سنگین

ساختار و عملکرد میل ماهک در گیربکس‌های سنگین

میل ماهک از فولاد آلیاژی سخت‌کاری‌شده ساخته می‌شود تا در برابر فشار مکانیکی و سایش مقاومت بالایی داشته باشد. این قطعه به‌صورت میله‌ای بلند با یک یا چند بازوی انشعابی طراحی می‌شود که روی آن زائده‌هایی به نام ماهک یا چنگک دنده قرار دارد. این چنگک‌ها در شیارهای کشویی دنده جای می‌گیرند و حرکت افقی یا محوری آن‌ها باعث جابه‌جایی دقیق دنده‌ها می‌شود. در بسیاری از گیربکس‌های سنگین، هر میل ماهک تنها یک مسیر دنده را کنترل می‌کند و در کنار سایر میل‌ها، به‌صورت مستقل عمل می‌کند.

عملکرد میل ماهک به‌گونه‌ای طراحی شده که به‌محض حرکت اهرم تعویض دنده توسط راننده، حرکت مکانیکی به این قطعه منتقل شده و دنده مورد نظر درگیر می‌شود. در گیربکس‌های سنگین با ساختار چند‌مرحله‌ای (مانند گیربکس‌های ۹ یا ۱۶ دنده)، میل‌های ماهک معمولا در یک مجموعه ریل‌بندی‌شده حرکت می‌کنند و با کمک یک مکانیزم قفل‌کننده، از درگیری هم‌زمان دو دنده جلوگیری می‌شود. دقت در طراحی این حرکت‌ها، ضامن درگیری نرم، بدون صدا و ایمن دنده‌ها در فشارهای بالا خواهد بود.

برخی گیربکس‌ها نیز از سیستم‌های کمکی مثل پنوماتیک یا الکترونیکی برای پشتیبانی از حرکت میل ماهک بهره می‌برند. در این حالت، فرمان راننده ابتدا به‌صورت سیگنال به واحد کنترل ارسال می‌شود و سپس میل ماهک با کمک فشار هوا یا موتور برقی به حرکت درمی‌آید. این ساختارها در کامیون‌ های جدیدتر باعث کاهش فشار کاری راننده و افزایش دقت در تعویض دنده شده‌اند.

علائم خرابی میل ماهک و تاثیر آن بر عملکرد دنده‌ها

به مانند هر قطعه‌ای که به‌طور دائم با نیروهای فیزیکی مثل فشار و سایش درگیر است، میل ماهک نیز به مرور زمان دچار خرابی می‌شود. این خرابی با علامت‌هایی همراه است که به محض مشاهده آن‌ها باید خودرو را برای بررسی دقیق‌تر به تعمیرکاران مجاز و حرفه‌ای مراجعه نشان داد. رایج‌ترین علائم خرابی این قطعه به شرح زیر است:

  • گیرکردن دنده در حالت انتخاب‌شده: یکی از شایع‌ترین نشانه‌های خرابی میل ماهک، گیر کردن دنده هنگام رانندگی است. در این حالت، دنده در موقعیت خود باقی می‌ماند و امکان تعویض آن وجود ندارد. این مشکل معمولا به دلیل ساییدگی یا تاب‌برداشتن میل ماهک و ناتوانی آن در حرکت روان کشویی ایجاد می‌شود.
  • تعویض دنده سخت و غیر روان: اگر میل ماهک دچار خوردگی یا زنگ‌زدگی شده باشد، حرکت آن در داخل ریل‌های گیربکس کند یا با اصطکاک همراه خواهد بود. نتیجه این وضعیت، سختی در تعویض دنده و ایجاد احساس مقاومت هنگام جابه‌جایی اهرم است.
  • خارج‌شدن ناگهانی دنده حین حرکت: در مواردی که ماهک دنده به‌درستی درگیر نشود، دنده در حالت فشار ناگهانی از جای خود بیرون می‌پرد. این وضعیت معمولا ناشی از شکستگی یا لقی بیش‌ازحد در بازوی میل ماهک است که باعث درگیری ناقص دنده‌ها می‌شود.
  • صدای ساییدگی یا تق‌تق هنگام تعویض دنده: ایجاد صداهای غیرطبیعی در زمان جابه‌جایی بین دنده‌ها، ممکن است نشان‌دهنده لقی در اتصالات میل ماهک یا خوردگی در نقاط تماس آن با کشویی‌ها باشد. این مشکل در صورت تداوم، باعث آسیب به دنده‌ها خواهد شد.
  • درگیر شدن هم‌زمان دو دنده: در گیربکس‌های سنگین، درگیری هم‌زمان دو دنده می‌تواند ناشی از عملکرد نادرست مکانیزم قفل بین میل‌های ماهک باشد. این وضعیت بسیار خطرناک بوده و ممکن است منجر به قفل شدن کامل گیربکس شود.

نکات مهم در نگهداری و تعمیر میل ماهک

نگهداری اصولی میل ماهک در خودروهای سنگین نیازمند آگاهی از ساختار دقیق آن و بررسی دوره‌ای عملکرد سیستم تعویض دنده است. در بسیاری از موارد، اختلال در عملکرد دنده‌ها می‌تواند ناشی از ساییدگی، لقی یا تاب‌برداشتن در میل ماهک باشد که بدون ابزار تخصصی قابل تشخیص نیست. از آن‌جایی که دسترسی به این قطعه معمولا نیازمند باز کردن بخش‌هایی از گیربکس است، توصیه می‌شود هرگونه عیب‌یابی یا تعمیر میل ماهک تنها توسط مکانیک‌های متخصص و آشنا به سیستم‌های گیربکس سنگین انجام شود. این اقدام از آسیب‌های جانبی، درگیری ناقص دنده‌ها و هزینه‌های مضاعف جلوگیری خواهد کرد.

راهنمای انتخاب و نصب میل ماهک + یک نکته طلایی

انتخاب میل ماهک مناسب باید بر اساس نوع گیربکس، سیستم تعویض دنده و نیازهای کارکردی خودرو انجام شود. کلید موفقیت در این انتخاب، مطابقت دقیق ابعاد شیارهای اتصال، جنس فولاد آلیاژی سخت‌کاری‌شده و هماهنگی با مکانیزم قفل دنده‌ها است. نصب صحیح آن نیز به تنظیم دقیق زاویه اتصال میل به اهرم و قفل‌های نگهدارنده کشویی‌ها وابسته است، هرگونه انحراف حتی چند درجه‌ای می‌تواند منجر به جهش یا سایش ناخواسته دنده شود. بنابراین، توصیه می‌شود نصب میل ماهک توسط تکنسین یا تعمیرکار مجهز به ابزار دقیق صورت گیرد تا عملکرد صحیح آن تضمین شود.

یک نکته طلایی: هنگام نصب میل ماهک، یافتن و تنظیم دقیق زاویه شیارهای اتصال (splines) و نصب آن در موقعیت صحیح، معمولا حدود ۴ تا ۵ درجه جابجایی برای هم‌راستایی دقیق، اهمیت ویژه دارد. این مرحله اغلب در نصب‌های داخل کشور مورد غفلت واقع می‌شود اما طبق دستورالعمل شرکت‌های معتبر مانندEaton-Fuller ، اگر دقیق رعایت شود، از مشکل پرش اهرم یا تماس اشتباه ماهک جلوگیری می‌شود.

آنچه درباره میل ماهک گفتیم

میل ماهک یکی از قطعات کلیدی سیستم تعویض دنده در خودروهای سنگین است که وظیفه هدایت دقیق کشویی‌ها برای انتخاب و تغییر دنده‌ها را بر عهده دارد. آگاهی از ساختار، علائم خرابی و نحوه صحیح نگهداری و نصب این قطعه، نقش موثری در انعطاف پذیری گیربکس، کاهش هزینه‌های تعمیر و افزایش ایمنی رانندگی دارد.

تنظیم دقیق زاویه نصب و تطبیق شیارها، عاملی است که در بسیاری از مقالات فارسی کمتر بدان اشاره شده و می‌تواند تفاوت قابل توجهی در عملکرد دنده‌های سنگین ایجاد کند. در نهایت، مراجعه به مکانیک متخصص برای نصب، تعویض و عیب‌یابی میل ماهک توصیه می‌شود تا از عملکرد مطمئن و بدون اختلال سیستم تعویض دنده اطمینان حاصل کنید.

پایه یک این مطلب توسط تیم کارشناسان سایت پایه یک نوشته شده است.
