اینترکولر چیست؟ کاربرد اینترکولر و افترکولر در ماشین سنگین

اینترکولر وظیفه کاهش دمای هوای ورودی به موتور، پس از عبور آن از کمپرسور را دارد. این قطعه یکی از مهم‌ترین اجزای موتورهای توربوشارژ بوده و نقش آن در این موتورها افزایش چگالی هوا و بهبود راندمان موتور است.

در خودروهای سنگین، مخصوصا کامیون‌ها، اینترکولر به‌عنوان یک قطعه کلیدی برای راندمان بالا، مصرف بهینه سوخت و کاهش دمای موتور عمل می‌کند. علاوه‌بر اینترکولر، قطعه‌ای به‌نام افترکولر نیز در برخی موتورها استفاده می‌شود که نقش آن به اینترکولر شبیه است اما محل و زمان عملکرد متفاوتی دارد. در این مقاله پایه یک به بررسی ساختار، کاربرد، انواع، تفاوت‌ها و نحوه نگهداری از اینترکولر می‌پردازیم.

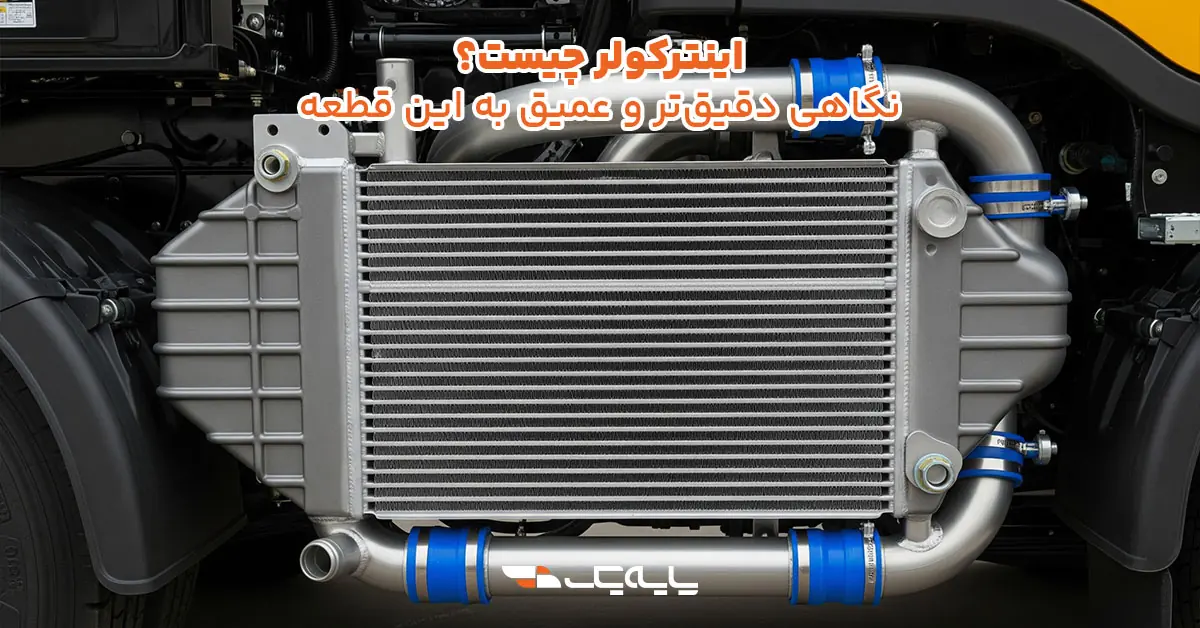

اینترکولر چیست؟ نگاهی دقیق‌تر و عمیق به این قطعه

اینترکولر در اصل یک مبدل حرارتی است که در مسیر جریان هوای فشرده‌شده توسط توربوشارژ قرار می‌گیرد تا دمای آن را کاهش دهد. زمانی‌که توربوشارژ هوا را فشرده می‌کند، دمای آن بالا می‌رود و ورود هوای داغ به موتور باعث کاهش راندمان و افزایش احتمال آسیب به قطعات می‌شود. اینترکولر با خنک کردن این هوا، چگالی آن را بالا می‌برد و در نتیجه، اکسیژن بیشتری وارد سیلندر می‌شود. این فرآیند به افزایش قدرت موتور و بهبود احتراق سوخت کمک می‌کند. در بسیاری از کامیون‌های دیزلی مانند ولوو FH، اینترکولر به‌عنوان یک قطعه ضروری برای عملکرد بهینه موتور در نظر گرفته می‌شود.

اینترکولر کامیون چگونه کار می‌کند؟

در ادامه به شکل ساده و خلاصه فرایند کار این قطعه را بررسی می‌کنیم.

فشرده‌سازی هوا توسط توربوشارژ

در خودروهای دیزلی که از توربوشارژ بهره می‌برند، هوای ورودی به موتور با استفاده از گازهای خروجی، فشرده شده و با حجم و قدرت بیشتری وارد محفظه احتراق می‌شود. اما فشرده‌سازی هوا باعث افزایش شدید دمای آن می‌شود و این گرما اگر مستقیما وارد سیلندر شود، کارایی موتور را کاهش می‌دهد. هوای داغ چگالی پایینی دارد و در احتراق کامل سوخت اختلال ایجاد می‌کند. در نتیجه، این هوا قبل از ورود به موتور باید خنک شود. اینجاست که نقش اینترکولر به برجسته می‌شود.

عبور هوای داغ از داخل اینترکولر

پس از خروج از توربوشارژ، هوای فشرده‌شده داغ وارد لوله‌های باریک اینترکولر می‌شود که اطرافشان با پره‌هایی از جنس آلومینیوم یا آلیاژهای خاص احاطه شده است. جریان هوا از بیرون کامیون باعث انتقال حرارت از هوا به سطح این پره‌ها می‌شود و دمای هوای فشرده به میزان قابل‌توجهی کاهش می‌یابد. این خنک‌سازی افزایش چگالی هوا را به‌همراه دارد که به ورود اکسیژن بیشتر به موتور کمک می‌کند. در بسیاری از مدل‌های اسکانیا، اینترکولر به‌صورت افقی در جلوی رادیاتور نصب شده تا جریان هوای جاده به خنک‌کاری آن کمک کند.

ورود هوای خنک به موتور برای احتراق بهتر

هوای خنک‌ و متراکم حالا وارد منیفولد ورودی موتور شده و با سوخت ترکیب می‌شود، در پایان یک احتراق کامل و قدرتمند در داخل موتور رخ می‌دهد. نتیجه این فرآیند، افزایش گشتاور موتور، کاهش مصرف سوخت و کاهش دمای کلی محفظه احتراق است. در سربالایی‌ها یا هنگام حمل بارهای سنگین، وجود هوای خنک‌تر به کاهش فشار بر سیستم خنک‌کاری نیز کمک می‌کند. همچنین، هوای سردتر باعث کاهش تولید آلاینده‌ها به‌ویژه NOx می‌شود. به‌همین دلیل است که عملکرد صحیح اینترکولر برای سلامت موتور و محیط زیست اهمیت بالایی دارد.

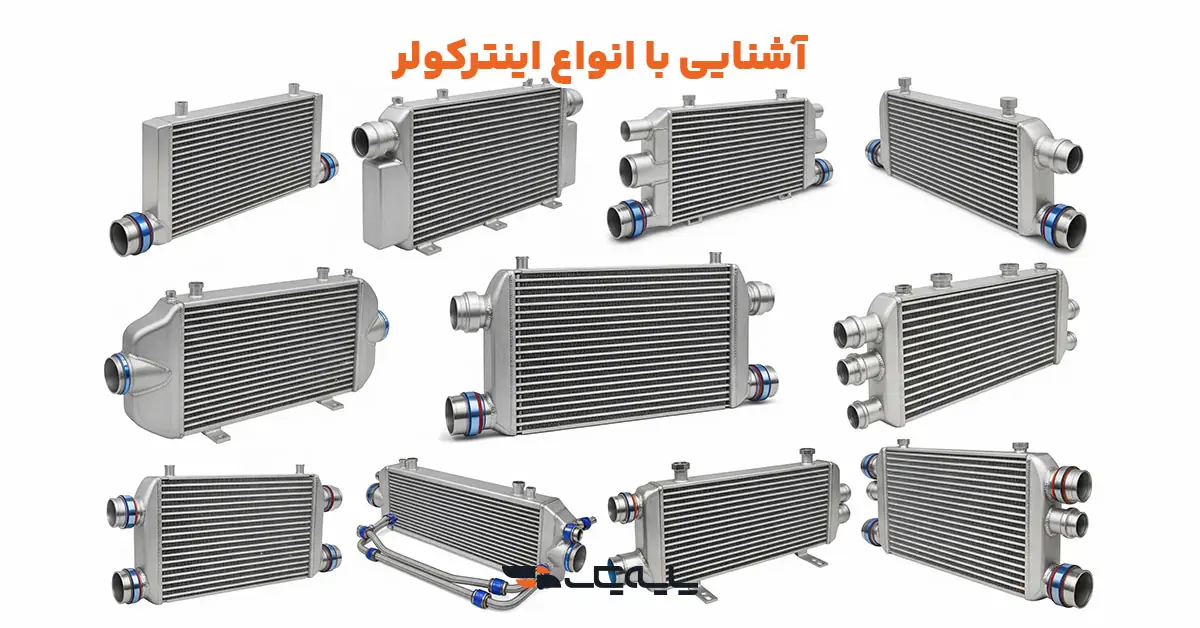

آشنایی با انواع اینترکولر

حالا که با عملکرد و وظیفه اینترکولر آشنا شدیم بد نیست نگاهی داشته باشیم به انواع مختلف آن‌ها و عملکرد هرکدام، در ادامه مدل‌های مختلف این قطعه را بررسی می‌کنیم.

نگاهی به اینترکولر هوایی یا هواخنک (Air-to-Air Intercooler)

این نوع اینترکولر رایج‌ترین مدل در کامیون‌های دیزلی است و برای خنک‌کردن هوای فشرده، از جریان هوای محیط استفاده می‌کند. هوای داغ داخل لوله‌های اینترکولر جریان دارد و هوای بیرون با عبور از سطح پره‌ها باعث کاهش دمای آن می‌شود. این طراحی ساده، کم‌هزینه و کارآمد است و نیاز به سیستم خنک‌کننده ثانویه ندارد. در بسیاری از کامیون‌های ولوو و مان از اینترکولرهای هوایی در جلوی رادیاتور استفاده می‌شود. با توجه به شرایط جاده‌ای، جریان هوا ممکن است متغیر باشد، پس مکان نصب نقش مهمی در بازدهی این سیستم دارد.

نگاهی به اینترکولر آبی یا آب‌خنک (Water-to-Air Intercooler)

در این سیستم، برای خنک‌کردن هوای فشرده‌شده از آب یا مایع خنک‌کننده استفاده می‌شود که دمای هوا را از طریق یک مبدل حرارتی کاهش می‌دهد. این نوع اینترکولر معمولا در موتورهایی با توان بالا یا در شرایطی استفاده می‌شود که فضا برای جریان آزاد هوا محدود است. راندمان این نوع نسبت به مدل هوایی بیشتر است اما نیاز به سیستم خنک‌کننده مستقل دارد و هزینه نگهداری آن نیز بالاتر است. در برخی موتورهای دیزلی صنعتی یا نظامی از اینترکولرهای آبی استفاده می‌شود. دمای پایین‌تر هوای ورودی باعث احتراق کامل‌تر و طول عمر بیشتر موتور می‌شود.

آشنایی با اینترکولر ترکیبی یا هیبریدی (Hybrid Intercooler)

برخی سیستم‌ها از ترکیب هر دو روش خنک‌کاری بهره می‌برند، این روش به‌ویژه در خودروهای خاص یا شرایط عملیاتی سنگین که نیاز به حداکثر میزان کاهش دما وجود دارد، استفاده می‌شود. در این حالت، هوا ابتدا با آب و سپس با جریان هوا خنک می‌شود تا بیشترین بازده خنک‌کنندگی حاصل شود. اینترکولرهای ترکیبی در کامیون‌های معدنی، ماشین‌آلات راه‌سازی یا وسایل نقلیه با قدرت بالا کاربرد دارند. این طراحی پیچیده‌تر است اما در کنترل دمای هوای ورودی عملکرد فوق‌العاده‌ای دارد. همچنین هزینه اولیه بالا و نیاز به نگهداری منظم از معایب این سیستم است.

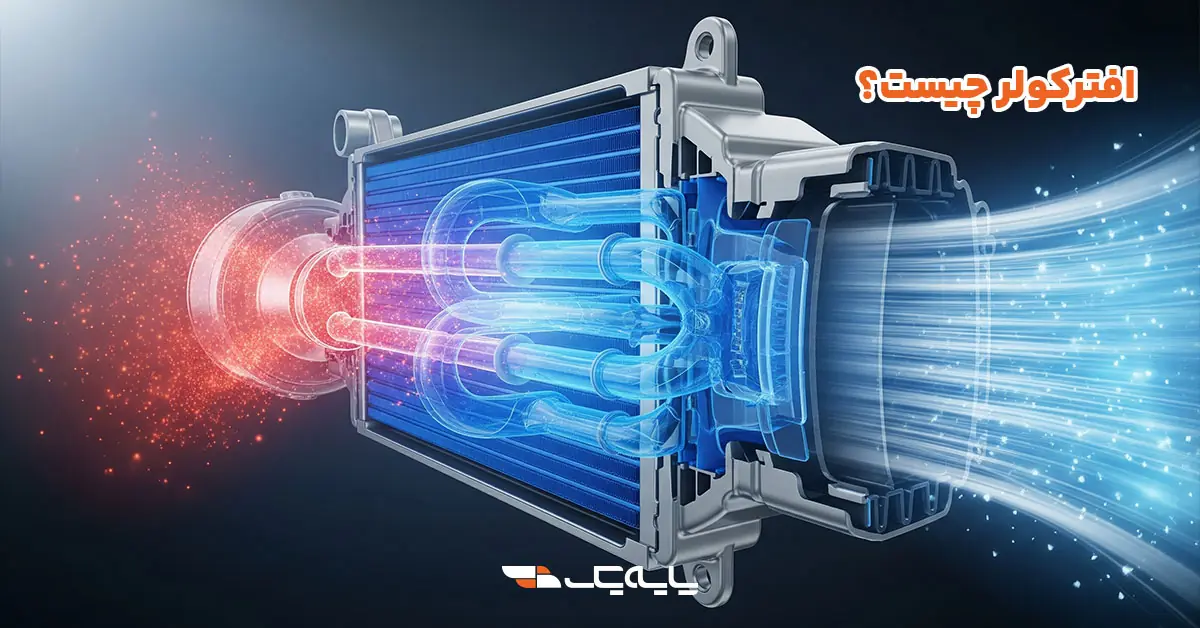

افترکولر چیست؟

افترکولر یک مبدل حرارتی است که پس از فرآیند فشرده‌سازی هوا در سیستم‌های توربوشارژ یا کمپرسور قرار می‌گیرد و وظیفه آن کاهش دمای هوای فشرده‌شده پیش از ورود به موتور یا سیستم‌های دیگر است. این کاهش دما باعث افزایش چگالی هوا و بهبود راندمان احتراق در موتورهای دیزلی می‌شود. در برخی منابع، افترکولر به‌عنوان «مبدل حرارتی پس از فشرده‌سازی» نیز شناخته می‌شود.

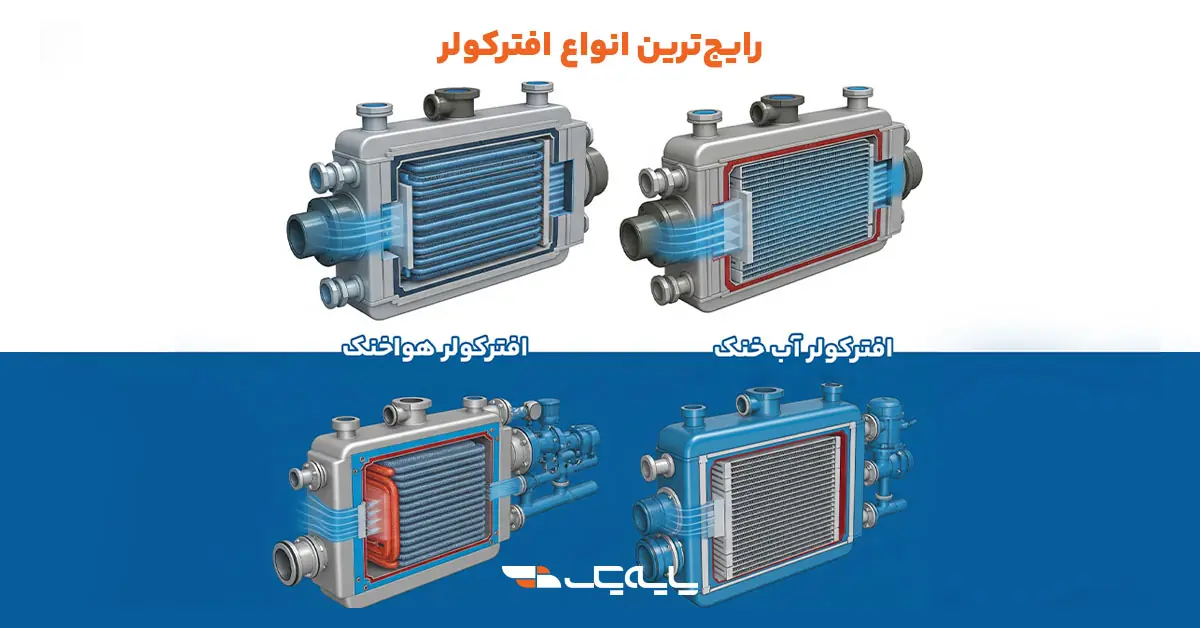

رایج‌ترین انواع افترکولر

از آن‌جایی که این قطعه شباهت‌های زیادی به اینترکولر دارد، طبیعی است که انواع آن نیز مشابه با اینترکولر باشد. در ادامه، مدل‌های مختلف این قطعه را بررسی می‌کنیم.

افترکولر هواخنک (Air-to-Air Aftercooler)

مشابه اینترکولر هواخنک،‌ در این نوع نیز هوای فشرده‌شده از طریق لوله‌هایی عبور می‌کند که توسط جریان هوای محیط خنک می‌شوند. این طراحی ساده و کم‌هزینه است و در بسیاری از کامیون‌ها و ماشین‌آلات سنگین مورد استفاده قرار می‌گیرد.

افترکولر آب‌خنک (Air-to-Water Aftercooler)

در این سیستم، هوای فشرده‌شده از طریق لوله‌هایی عبور می‌کند که توسط آب یا مایع خنک‌کننده احاطه شده‌اند. این نوع افترکولر در موتورهایی با توان بالا یا در شرایطی که فضای جریان آزاد هوا محدود است، کاربرد دارد.

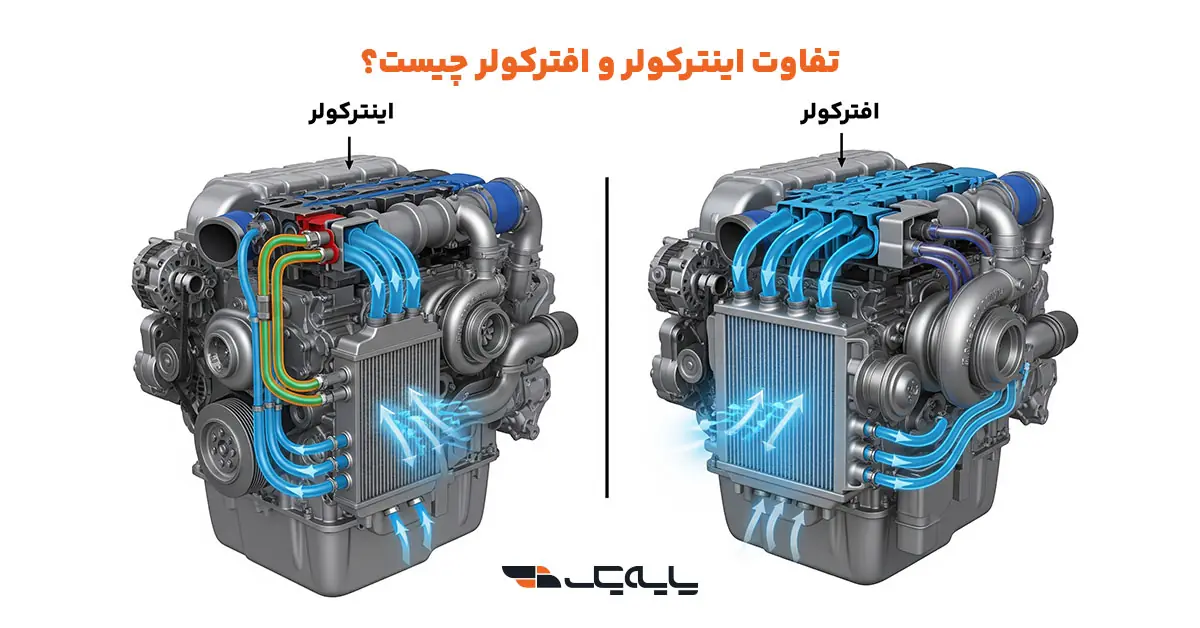

تفاوت اینترکولر و افترکولر چیست؟

اینترکولر و افترکولر هر دو نقش خنک‌سازی هوای فشرده را بر عهده دارند، اما تفاوت اصلی آن‌ها در زمان و محل عملکردشان در سیستم موتور است. اینترکولر بین توربوشارژ و ورودی موتور نصب می‌شود و هوای فشرده‌شده توسط توربوشارژ را پیش از ورود به محفظه احتراق خنک می‌کند. در مقابل، افترکولر بلافاصله بعد از کمپرسور قرار می‌گیرد و قبل از ورود هوا به هر قسمت دیگری، وظیفه کاهش دما را دارد.

در واقع، هر دو سیستم با هدف افزایش چگالی هوا و بهبود احتراق طراحی شده‌اند، اما اینترکولر معمولا در خودروهای توربوشارژ و افترکولر در کمپرسورهای صنعتی یا ژنراتورها استفاده می‌شود. اینترکولرها بیشتر در ماشین‌های در حال حرکت مانند کامیون‌ها و خودروهای دیزلی کاربرد دارند، در حالی‌که افترکولرها در ماشین‌آلات ثابت یا شرایطی که نیاز به کنترل دقیق دما وجود دارد ترجیح داده می‌شوند. نوع مایع خنک‌کننده و موقعیت نصب نیز در انتخاب بین این دو قطعه تاثیرگذار است.

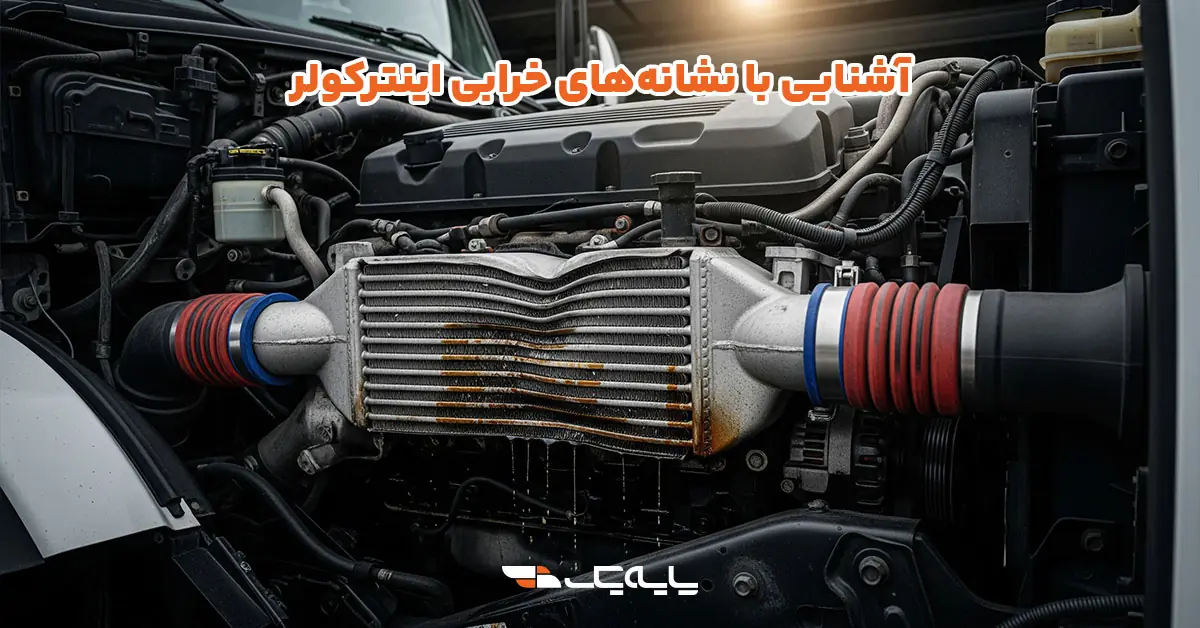

آشنایی با نشانه‌های خرابی اینترکولر

پس از این به‌طور کامل عملکرد اینترکولر و انواع آن را بررسی کردیم، نوبت به آشنایی با علائمی می‌رسد که خبر از خرابی این قطعه می‌دهند. خرابی یا نقص عملکرد اینترکولر تاثیر مستقیمی بر توان موتور، مصرف سوخت و حتی سلامت کلی موتور خودروهای سنگین دارد. از آن‌جایی که اینترکولر نقش خنک‌کردن هوای فشرده را بر عهده دارد، هرگونه مشکل در آن باعث افزایش دمای هوای ورودی و کاهش راندمان احتراق می‌شود. خرابی اینترکولر با نشانه‌هایی همراه است که اگر به‌موقع تشخیص داده نشوند، ممکن است به خرابی توربوشارژ یا حتی سوختن موتور منجر شوند.

در کامیون‌هایی که از مسیرهای پرشیب یا با بار سنگین حرکت می‌کنند، این علائم با شدت بیشتری خود را نشان می‌دهند. مهم‌ترین نشانه‌های خرابی اینترکولر عبارتند از:

• کاهش قدرت موتور در هنگام شتاب‌گیری یا سربالایی
• افزایش دمای موتور در زمان بارگیری یا کارکرد طولانی
• افزایش مصرف سوخت به‌دلیل احتراق ناقص
• روشن شدن چراغ چک موتور یا نمایش خطاهای مربوط به فشار هوا
• وجود روغن یا لکه‌های روغنی روی بدنه اینترکولر (نشانه نشتی داخلی)
• شنیده شدن صدای سوت یا فش‌فش هنگام گاز دادن (نشانه نشت هوا)
• انتشار دود سیاه یا بیش‌ازحد از اگزوز
• لرزش موتور در دور آرام یا افت ناگهانی گشتاور
• بوی غیرطبیعی یا گرم شدن بیش از حد محفظه موتور
• تشخیص نشتی با دستگاه دیاگ یا افت فشار در مسیر هوای فشرده

اگر چند مورد از این علائم به‌صورت همزمان دیده شد، توصیه می‌شود که عملکرد اینترکولر توسط تعمیرکار متخصص بررسی شود، چون ادامه رانندگی در این شرایط می‌تواند آسیب‌های جدی‌تری به سیستم توربو و موتور وارد کند.

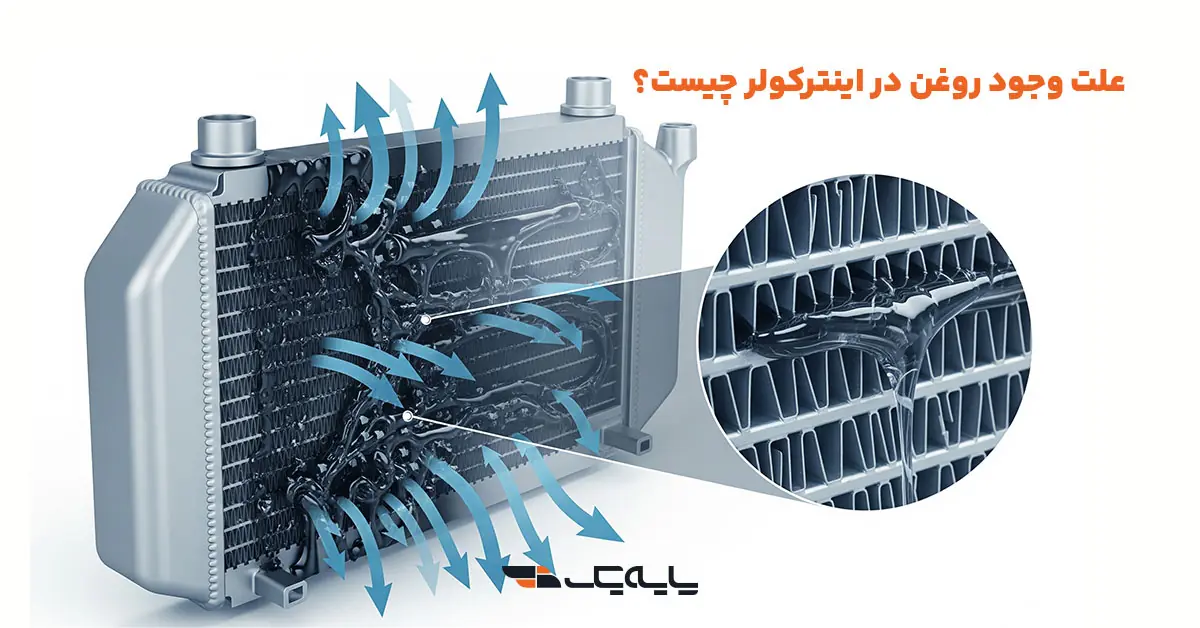

علت وجود روغن در اینترکولر چیست؟

یکی از رایج‌ترین علائمی که در اینترکولرها به چشم می‌خورد، وجود روغن در این قطعه است. وجود روغن در اینترکولر معمولا ناشی از نشت جزئی روغن از توربوشارژ است؛ به دلیل این‌که روغن موتور برای روان‌کاری توربین‌ها نیز استفاده می‌شود و در صورت خرابی کاسه‌نمد یا افزایش فشار داخل کارتر، ممکن است بخشی از آن وارد مسیر هوای فشرده شود. این روغن به همراه هوا وارد اینترکولر شده و به‌مرور زمان در داخل آن جمع می‌شود. تجمع بیش‌ازحد روغن در این قطعه می‌تواند باعث کاهش راندمان خنک‌کاری، نشت به منیفولد و حتی احتراق ناخواسته شود. برای پیشگیری، بررسی منظم وضعیت توربو، تعویض به‌موقع فیلتر هوا و استفاده از روغن باکیفیت در بازه مناسب، راهکارهای کلیدی محسوب می‌شوند.

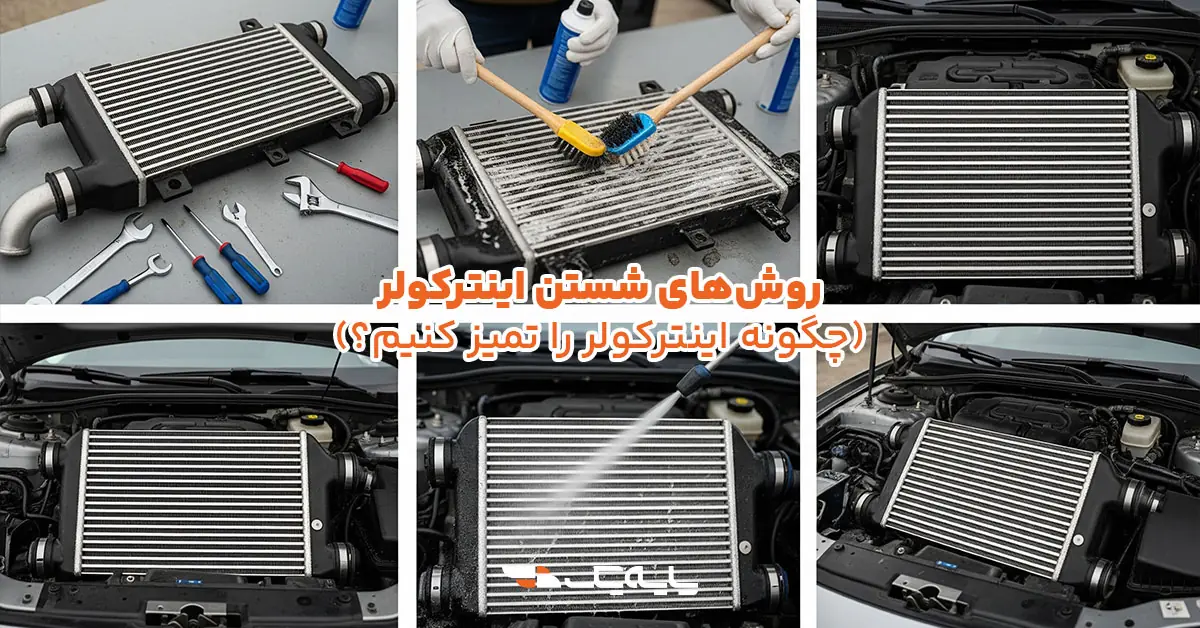

روش‌های شستن اینترکولر (چگونه اینترکولر را تمیز کنیم؟)

تمیز کردن اینترکولر یکی از مراحل مهم در نگهداری دوره‌ای موتورهای دیزلی و سنگین است که به بهبود جریان هوا، کاهش دمای موتور و افزایش طول عمر قطعات کمک می‌کند. برای شستن اینترکولر ابتدا باید آن را از موتور جدا کرده و ورودی و خروجی آن را با درپوش ببندید تا مایع پاک‌کننده خارج نشود. سپس با استفاده از یک محلول مخصوص پاک‌کننده (مثل کاربراتور شوی یا بنزین) داخل اینترکولر را پر کرده و آن را تکان دهید تا روغن و رسوبات حل شوند. پس از تخلیه محلول، با باد فشار قوی آن را کاملا خشک کنید. بهتر است این کار هر ۶ تا ۱۲ ماه یک‌بار انجام شود، به‌ویژه اگر خودرو در مسیرهای پرگردوخاک یا تحت بار سنگین فعالیت دارد.

سخن پایانی

اینترکولر و افترکولر، هر دو از اجزای حیاتی در سیستم‌های توربوشارژ و کمپرسور هستند که نقش مهمی در بهبود راندمان موتورهای دیزلی، کاهش مصرف سوخت و کنترل دمای عملکرد دارند. در خودروهای سنگین مانند کامیون‌ها، خنک‌کردن هوای فشرده پیش از ورود به موتور، تاثیر مستقیمی بر قدرت، طول عمر موتور و ایمنی دارد. شناخت ساختار، انواع، محل نصب، نشانه‌های خرابی و نحوه نگهداری صحیح این قطعات، برای رانندگان، مکانیک‌ها و حتی خریداران قطعات اهمیت ویژه‌ای دارد. اگر به موقع به این اجزا رسیدگی شود، می‌توان از هزینه‌های بالای تعمیرات موتور جلوگیری کرد. پس اینترکولر را فقط یک قطعه جانبی نبینید؛ این قطعه، ضامن نفس کشیدن درست موتور شماست.
