پسندیدمفیلتر سوپاپ خشک‌کن یکی از اجزای مهم در سیستم باد خودروهای سنگین است که وظیفه اصلی آن حذف رطوبت و ذرات اضافی از هوای فشرده است. این فیلتر که در بین رانندگان با نام فیلتر خشک‌کن باد یا فیلتر سوپاپ ساعتی نیز شناخته می‌شود، نقشی حیاتی در افزایش عمر کمپرسور، سوپاپ‌ها و ترمزهای بادی دارد. ورود رطوبت به سیستم پنوماتیک می‌تواند منجر به زنگ‌زدگی، یخ‌زدگی یا خرابی قطعات حساس شود. به همین دلیل، شناخت عملکرد، انواع، علائم خرابی و نحوه نگهداری این فیلتر برای تمام رانندگان کامیون ضروری است.
در ادامه این مقاله از پایه یک به‌طور کامل به بررسی این قطعه کاربردی می‌پردازیم.

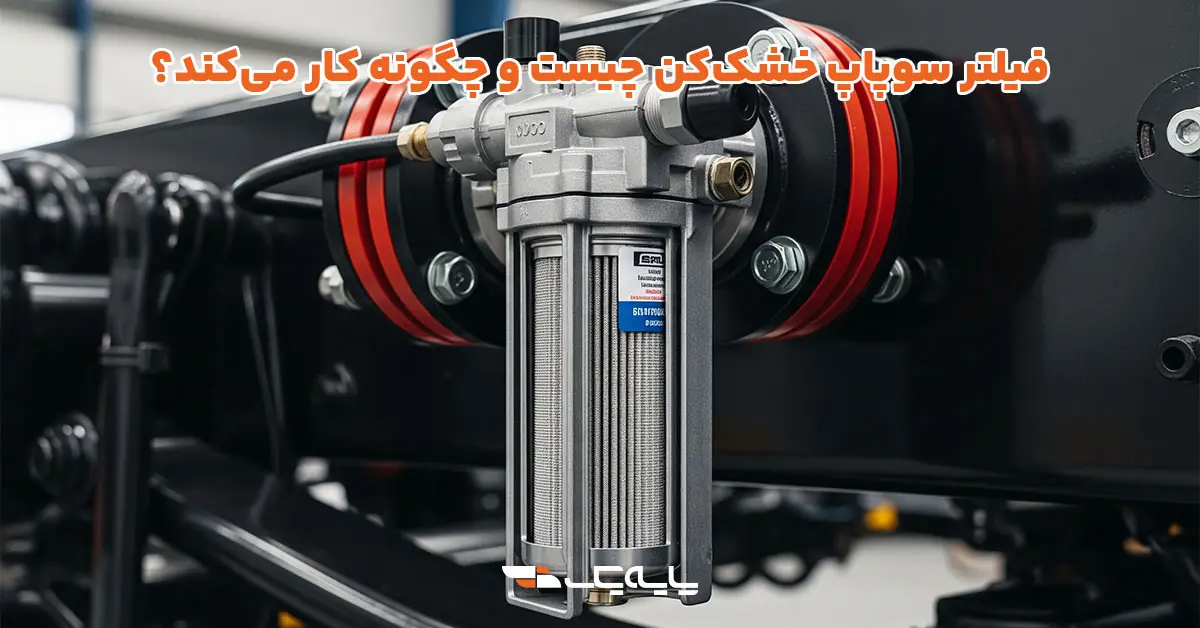

فیلتر سوپاپ خشک‌کن چیست و چگونه کار می‌کند؟
فیلتر سوپاپ خشک‌کن یکی از اجزای کلیدی در مسیر هوای فشرده خودروهای سنگین است که وظیفه آن حذف رطوبت، گردوغبار و ناخالصی‌ها از هوای خروجی کمپرسور است. این قطعه که با نام فیلتر خشک‌کن باد نیز شناخته می‌شود، بین کمپرسور و مخزن هوا نصب می‌شود. ساختار آن شامل یک محفظه فیلتر، مواد جاذب رطوبت و شیر یک‌طرفه است. با عبور هوا از این فیلتر، ذرات معلق و بخار آب جدا شده و از ورود به سیستم ترمز بادی و سایر ادوات جلوگیری می‌شود. فیلتر خشک‌کن برای حفاظت از عملکرد سیستم پنوماتیک طراحی شده است.
هوای تولیدشده توسط کمپرسور، دمای بالا و رطوبت قابل‌توجهی دارد که در صورت ورود مستقیم به مخزن، باعث زنگ‌زدگی و یخ‌زدگی می‌شود. فیلتر سوپاپ خشک‌کن با استفاده از مواد جاذب مانند سیلیکاژل، رطوبت موجود در هوا را جذب کرده و هوای تمیز و خشک به مخزن می‌فرستد. در برخی مدل‌ها، سوپاپ تخلیه‌ای نیز برای خروج آب و روغن جمع‌شده در پایین فیلتر تعبیه شده است. عملکرد دقیق این فیلتر به نوع طراحی، جنس مواد داخلی و میزان استفاده روزانه وابسته است. در خودروهای مدرن، فیلتر خشک‌کن می‌تواند به‌صورت اتوماتیک نیز عمل کند.
در سیستم ترمز بادی، وجود حتی مقدار کمی رطوبت می‌تواند باعث یخ‌زدگی لوله‌ها و مسیرهای ارتباطی در هوای سرد یا کاهش عملکرد شیرها و سوپاپ‌ها شود. فیلتر سوپاپ خشک‌کن با حذف این رطوبت، از ایجاد اختلال در عملکرد ترمز جلوگیری می‌کند و به افزایش ایمنی خودرو کمک می‌کند. همچنین، این فیلتر از ورود ذرات ساینده به داخل مخزن و سایر قطعات جلوگیری کرده و طول عمر آن‌ها را افزایش می‌دهد. در کامیون‌هایی مثل MAN TGX و Renault T، سیستم‌های هوای فشرده بسیار حساس هستند و خرابی این فیلتر می‌تواند باعث اختلال در عملکرد کلی خودرو شود. به همین دلیل، بررسی و تعویض به‌موقع این فیلتر اهمیت زیادی دارد.

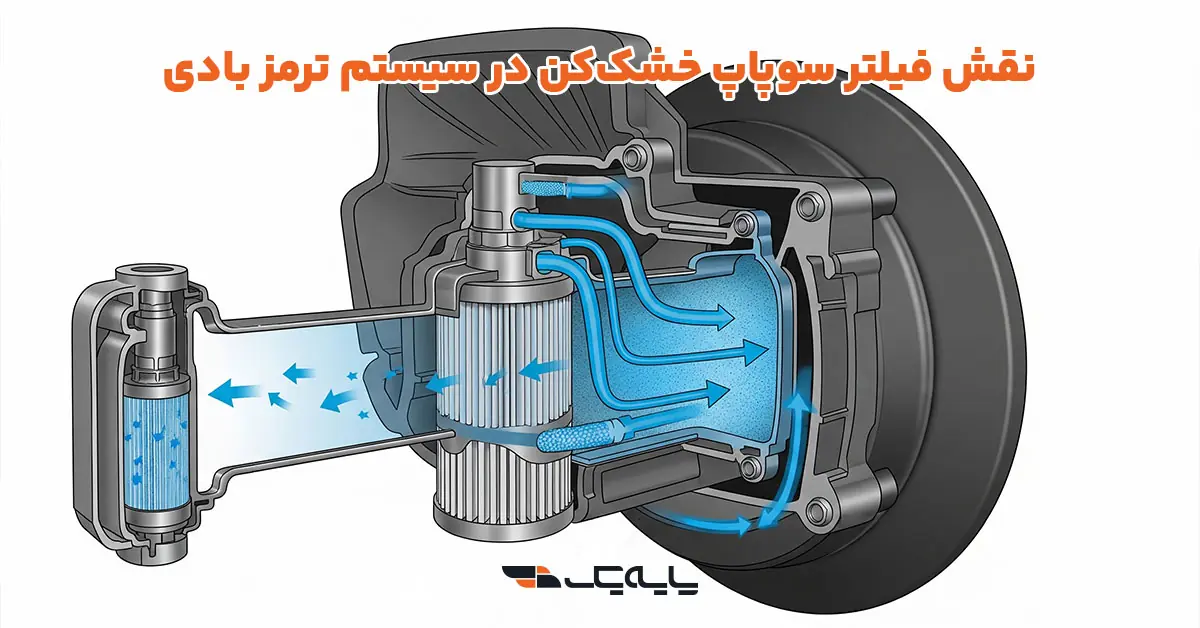

نقش فیلتر سوپاپ خشک‌کن در سیستم ترمز بادی
فیلتر سوپاپ خشک‌کن نقش بسیار مهمی در حفاظت از سیستم ترمز بادی ایفا می‌کند و از ورود رطوبت، روغن و ذرات معلق به داخل شیرها و سیلندرهای ترمز جلوگیری می‌کند. این فیلتر با خشک‌کردن هوای فشرده، باعث می‌شود عملکرد اجزای پنوماتیکی مانند شیر ترمز، سوپاپ‌های ایمنی و بوستر ترمز در شرایط مختلف آب‌وهوایی پایدار باقی بماند. اگر رطوبت به خطوط ترمز نفوذ کند، در فصل سرما احتمال یخ‌زدگی داخل لوله‌ها وجود دارد که منجر به قفل‌شدن یا ازکارافتادن سیستم ترمز خواهد شد. چنین شرایطی می‌تواند ایمنی راننده و دیگر رانندگان حاضر در جاده را به‌شدت تهدید کند.
در بسیاری از مدل‌های جدید کامیون‌های Mercedes-Benz Actros و Volvo FH، سیستم ترمز بادی دارای حسگرهایی است که در صورت افت فشار یا وجود رطوبت، هشدار می‌دهند. اما حتی در این خودروها نیز، سلامت فیلتر سوپاپ خشک‌کن پایه و اساس کارکرد صحیح سیستم ترمز است. تعویض به‌موقع این فیلتر نه‌تنها از هزینه‌های اضافی جلوگیری می‌کند، بلکه موجب افزایش عمر کمپرسور و مخازن هوای فشرده نیز می‌شود. بدون شک، این فیلتر یکی از قطعات کوچک اما بسیار اثرگذار در عملکرد ایمن کامیون به‌شمار می‌رود.

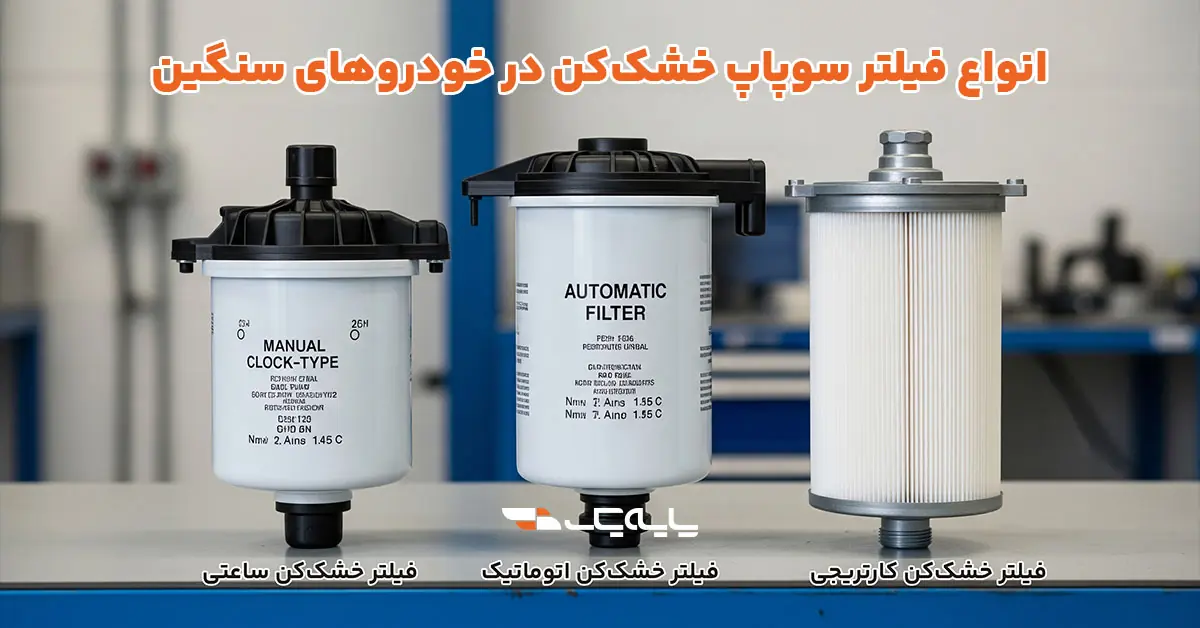

انواع فیلتر سوپاپ خشک‌کن در خودروهای سنگین
فیلتر سوپاپ خشک‌کن در خودروهای سنگین با توجه به ساختار و نوع به چند مدل مختلف تقسیم می‌شود. هر کدام از این فیلترها برای شرایط خاص، کاربرد و سطح فناوری خودرو طراحی شده‌اند. شناخت تفاوت بین مدل‌ها به رانندگان و تعمیرکاران کمک می‌کند که انتخاب مناسب‌تری هنگام تعویض یا تعمیر سیستم باد داشته باشند. به‌طور کلی، سه نوع اصلی شامل فیلتر خشک‌کن ساعتی، فیلتر خشک‌کن اتوماتیک و فیلتر خشک‌کن کارتریجی بیشترین کاربرد را در خودروهای سنگین دارند. در ادامه، ویژگی‌ها و نکات مربوط به هر مدل را بررسی می‌کنیم.
فیلتر خشک‌کن ساعتی
این مدل یکی از رایج‌ترین انواع فیلتر در کامیون‌های قدیمی‌تر است که به‌صورت دستی تخلیه می‌شود. فیلتر خشک‌کن ساعتی دارای یک سوپاپ تخلیه در قسمت پایینی خود است که راننده باید به‌صورت منظم آن را باز کند تا رطوبت و روغن جمع‌شده تخلیه شود. از مزایای این مدل می‌توان به قیمت پایین و ساختار ساده اشاره کرد، اما نیاز به رسیدگی روزانه دارد و در صورت فراموشی تخلیه، ممکن است باعث آسیب به سیستم باد شود. هزینه نگهداری آن پایین است ولی نیاز به دقت بالا در سرویس دارد.
فیلتر خشک‌کن اتوماتیک
در این مدل، عملیات تخلیه رطوبت به‌صورت خودکار و در زمان توقف خودرو انجام می‌شود. فیلتر خشک‌کن اتوماتیک معمولا در کامیون‌های جدیدتر مورد استفاده قرار می‌گیرد و دارای سوپاپ کنترل فشار داخلی برای تخلیه هوشمندانه است. مزیت اصلی این مدل کاهش نیاز به دخالت انسانی و افزایش ایمنی سیستم بادی است. در مقابل، هزینه اولیه و تعویض این فیلتر نسبت به مدل ساعتی بالاتر است و نیاز به بررسی عملکرد سوپاپ اتوماتیک به‌صورت دوره‌ای دارد. نگهداری آن ساده‌تر بوده اما قطعات یدکی آن گران‌تر است.
فیلتر خشک‌کن کارتریجی
این مدل فیلتر دارای محفظه‌ای قابل تعویض است که مواد جاذب رطوبت در آن قرار دارند و پس از اشباع باید کل کارتریج جایگزین شود. فیلترهای کارتریجی در برندهایی مانند WABCO و Knorr-Bremse استفاده گسترده‌ای دارند و نصب آن‌ها نیز نسبتا آسان است. مزیت مهم آن تعویض سریع و بدون نیاز به بازکردن سیستم است. با این حال، قیمت کارتریج‌ها بالاست و در صورت استفاده از قطعات غیراستاندارد، عملکرد فیلتر دچار اختلال می‌شود. این مدل برای کامیون‌هایی با فشار کاری بالا انتخاب مناسبی است.
علائم خرابی فیلتر سوپاپ خشک‌کن و زمان تعویض
خرابی فیلتر سوپاپ خشک‌کن می‌تواند به‌مرور زمان باعث اختلال در عملکرد سیستم پنوماتیک، کاهش ایمنی ترمز و حتی آسیب به سایر قطعات خودرو شود. هرچند ظاهر این فیلتر ساده است، اما عملکرد آن بسیار حساس و دقیق است. در صورت مشاهده هرگونه اختلال در کیفیت باد خروجی، افزایش رطوبت یا عملکرد نادرست سوپاپ‌ها، لازم است بررسی و در صورت نیاز تعویض انجام شود. توصیه می‌شود برای عیب‌یابی و تعمیر این قطعه حتما به افراد متخصص و آشنا به سیستم ترمز بادی مراجعه شود. در ادامه، فهرستی از نشانه‌های رایج خرابی این فیلتر آمده است:
- وجود آب یا رطوبت در داخل مخازن باد
- ایجاد صدای غیرعادی در زمان تخلیه باد
- کاهش فشار ناگهانی در سیستم ترمز بادی
- روشن شدن چراغ هشدار سیستم پنوماتیک
- نشت هوا از محل اتصال فیلتر یا سوپاپ پایین آن
- بوی نامطبوع یا نشانه‌های زنگ‌زدگی در باد خروجی
- گیرکردن شیرهای کنترلی یا بوستر ترمز
- عدم تخلیه منظم آب توسط سوپاپ اتوماتیک
- افزایش میزان روغن در خطوط هوا
- تغییر رنگ یا پوسته‌پوسته شدن بدنه فیلتر
مقایسه فیلتر سوپاپ خشک‌کن بادی و الکتریکی
در سیستم‌های پنوماتیک خودروهای سنگین، فیلتر سوپاپ خشک‌کن در دو نوع اصلی بادی و الکتریکی طراحی می‌شود که هرکدام مزایا و محدودیت‌های خاص خود را دارند. انتخاب بین این دو مدل به طراحی کلی سیستم باد، نوع کمپرسور و زیرساخت‌های فنی خودرو بستگی دارد. در جدول زیر، تفاوت‌ها و ویژگی‌های اصلی این دو نوع فیلتر به‌صورت مقایسه‌ای بررسی کرده‌ایم:
| ویژگی | فیلتر خشک‌کن بادی | فیلتر خشک‌کن الکتریکی |
| نحوه تخلیه رطوبت | با فشار باد و سوپاپ مکانیکی | با المنت حرارتی و کنترل برقی |
| زمان تخلیه | هم‌زمان با کاهش فشار یا توقف موتور | در زمان مشخص و کنترل‌شده توسط تایمر |
| میزان رطوبت‌گیری | وابسته به فشار و دمای هوا | یکنواخت و قابل کنترل |
| هزینه خرید و نگهداری | پایین‌تر، قطعات ساده‌تر | بالاتر، نیازمند برق و قطعات حساس‌تر |
| کاربرد رایج | کامیون‌های معمولی و با سیستم ساده‌تر | کامیون‌های پیشرفته با سیستم مدیریت هوشمند |
| مزایا | ساختار ساده، تعمیر آسان | عملکرد پایدار، تخلیه دقیق و منظم |
| معایب | حساس به فشار هوا و شرایط محیطی | پیچیدگی بیشتر در مدار و افزایش مصرف برق |
راهنمای خرید فیلتر سوپاپ خشک‌کن مناسب برای کامیون
انتخاب فیلتر سوپاپ خشک‌کن مناسب، تاثیر مستقیمی بر عملکرد سیستم ترمز بادی و طول عمر سایر اجزای پنوماتیک دارد. اولین نکته در زمان خرید، تطابق ظرفیت فیلتر با حجم هوای مصرفی خودرو و فشار سیستم باد است. فیلترهایی که توان کافی برای حذف رطوبت از جریان هوای فشرده ندارند، نمی‌توانند ایمنی موردنیاز را تامین کنند. همچنین باید به نوع فیلتر (ساعتی، اتوماتیک یا کارتریجی) و سازگاری آن با ساختار کمپرسور و موقعیت نصب توجه شود. برخی مدل‌ها فقط با برندهای خاصی از کامیون هماهنگ هستند.
برای اطمینان از کیفیت، توصیه می‌شود از برندهای شناخته‌شده مانند WABCO، Knorr-Bremse یا Haldex استفاده شود که در بسیاری از کامیون‌های اروپایی مانند Volvo یا Scania به‌کار می‌روند. استفاده از قطعات تقلبی یا فاقد استاندارد، می‌تواند به‌مرور منجر به کاهش راندمان و خرابی دیگر قطعات شود. بهتر است پیش از خرید با تعمیرکار متخصص یا نمایندگی برند کامیون مشورت کنید تا از تطابق کامل فیلتر با سیستم اطمینان حاصل شود. در نهایت، خرید از تامین‌کنندگان معتبر و توجه به تاریخ تولید و بسته‌بندی اصلی از الزامات این فرایند است.
نکات نگهداری و افزایش عمر فیلتر سوپاپ خشک‌کن
برای حفظ عملکرد پایدار سیستم پنوماتیک و افزایش عمر فیلتر سوپاپ خشک‌کن، رعایت برخی نکات نگهداری ضروری است. اولین اقدام، بررسی منظم عملکرد فیلتر و سوپاپ تخلیه آن است تا از انسداد یا تجمع بیش از حد رطوبت جلوگیری شود. در مدل‌های ساعتی، تخلیه دستی آب در فواصل کوتاه باید انجام شود و در فیلترهای اتوماتیک نیز باید صدای تخلیه در زمان توقف خودرو بررسی گردد. استفاده از فیلترهای اصلی و سازگار با مدل خودرو از بروز خرابی‌های زنجیره‌ای جلوگیری می‌کند.
در کامیون‌هایی با فیلتر کارتریجی، لازم است پس از هر دوره کارکرد مشخص، کارتریج به‌طور کامل تعویض و از بازکردن یا پر کردن مجدد آن خودداری شود. همچنین تمیز نگه‌داشتن محل نصب فیلتر و بررسی سلامت شلنگ‌های متصل به آن نقش مهمی در جلوگیری از نشتی و کاهش عملکرد دارد. در فصول سرد، از یخ‌زدگی فیلتر جلوگیری شود و در صورت نیاز از گرم‌کن مخصوص استفاده گردد. توجه به این موارد ساده می‌تواند از خرابی سیستم ترمز، کاهش ایمنی و هزینه‌های اضافی جلوگیری کند.
خلاصه‌ای از آنچه گفتیم
فیلتر سوپاپ خشک‌کن یکی از قطعات کلیدی در سیستم باد خودروهای سنگین است که با حذف رطوبت و ذرات آلاینده، از عملکرد صحیح ترمز بادی و سایر اجزای پنوماتیک محافظت می‌کند. شناخت انواع مختلف این فیلتر، بررسی علائم خرابی و انتخاب مناسب‌ترین مدل برای هر کامیون، از موارد ضروری برای رانندگان و تعمیرکاران حرفه‌ای است. همچنین با رعایت نکات نگهداری و تعویض دوره‌ای، می‌توان از خرابی سیستم ترمز، افت فشار باد و هزینه‌های سنگین تعمیر جلوگیری کرد. یک فیلتر سالم، نقش مستقیمی در حفظ ایمنی، کاهش استهلاک و افزایش بهره‌وری ناوگان دارد.
شما میتوانید کاتالوگ محصول را از لینک روبرو دانلود کنید.
این مطلب توسط تیم کارشناسان سایت پایه یک نوشته شده است.
