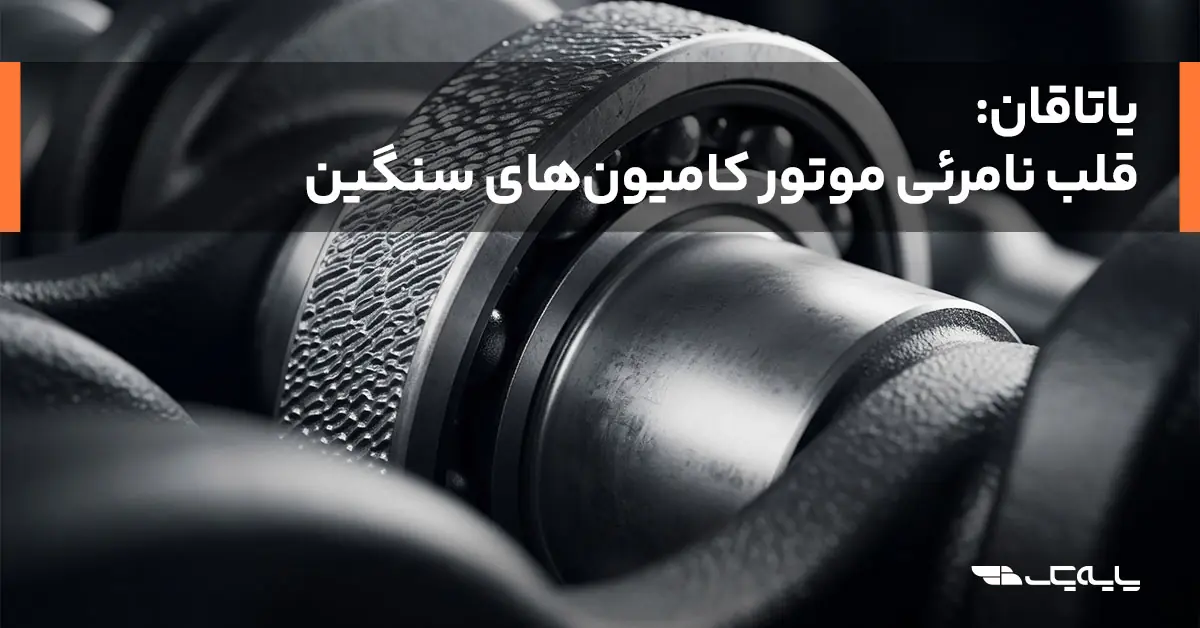

یاتاقان: قلب نامرئی موتور کامیون‌های سنگین

یاتاقان‌ها قطعاتی کوچک هستند که یک وظیفه بزرگ دارند: تضمین عملکرد بی‌نقص موتور. در واقع کارکرد صحیح این قطعات مرز بین یک موتور سالم و خرابی فاجعه‌بار آن را ترسیم می‌کنند. در موتورهای دیزل غول‌پیکر کامیون‌ها و ماشین‌آلات سنگین، این قطعات فلزی کوچک، مسئولیت تحمل فشارها و ضربه‌های شدید ناشی از انفجارهای محفظه سیلندر، تحمل اصطکاک دائمی و تبدیل حرکت خطی به دورانی را بر عهده دارند. در این مقاله از پایه یک، به‌طور عمیق به بررسی ساختار، انواع، عملکرد، دلایل خرابی، علائم هشداردهنده و راهکارهای نگهداری از یاتاقان‌ها در موتورهای سنگین می‌پردازیم.

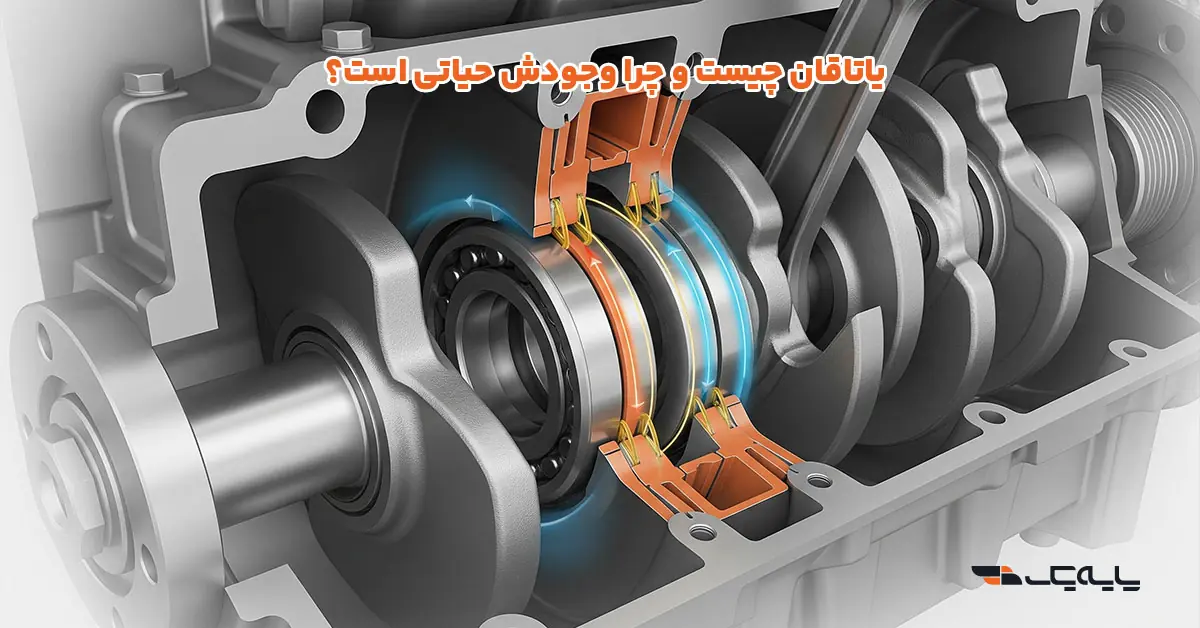

یاتاقان چیست و چرا وجودش حیاتی است؟

یاتاقان (Bearing) در ساده‌ترین تعریف، یک قطعه‌ی حلقه‌ای شکل از جنس فلز نرم (مثل آلیاژهای مس، سرب یا قلع) است که بین سطوح متحرک و ثابت موتور قرار می‌گیرد. وظیفه‌ی اصلی آن کاهش اصطکاک بین میل‌لنگ و بلوک سیلندر است. اما در مسیر تبدیل انرژی انفجار ترکیب سوخت و هوا، این تنها آغاز داستان است. یاتاقان‌ها در موتورهای دیزل سنگین سه ماموریت حیاتی دیگر دارند:

1. وظیفه اول: توزیع انرژی انفجاری ناشی از احتراق سوخت روی سطح میل‌لنگ به‌صورت یکنواخت، که از تغییر شکل یا ترک خوردن این قطعه‌ی گران‌قیمت جلوگیری می‌کند.
2. وظیفه دوم: ایجاد یک لایه‌ی روغنی نازک اما مستحکم (به نام لایه‌ی هیدرودینامیک) که مانند بالشتکی از تماس مستقیم فلز با فلز ممانعت می‌کند.
3. وظیفه سوم: انتقال حرارت ناشی از اصطکاک به روغن موتور و خنک‌کاری سیستم. بدون یاتاقان‌ها، میل‌لنگ در کمتر از چند دقیقه ذوب می‌شود.

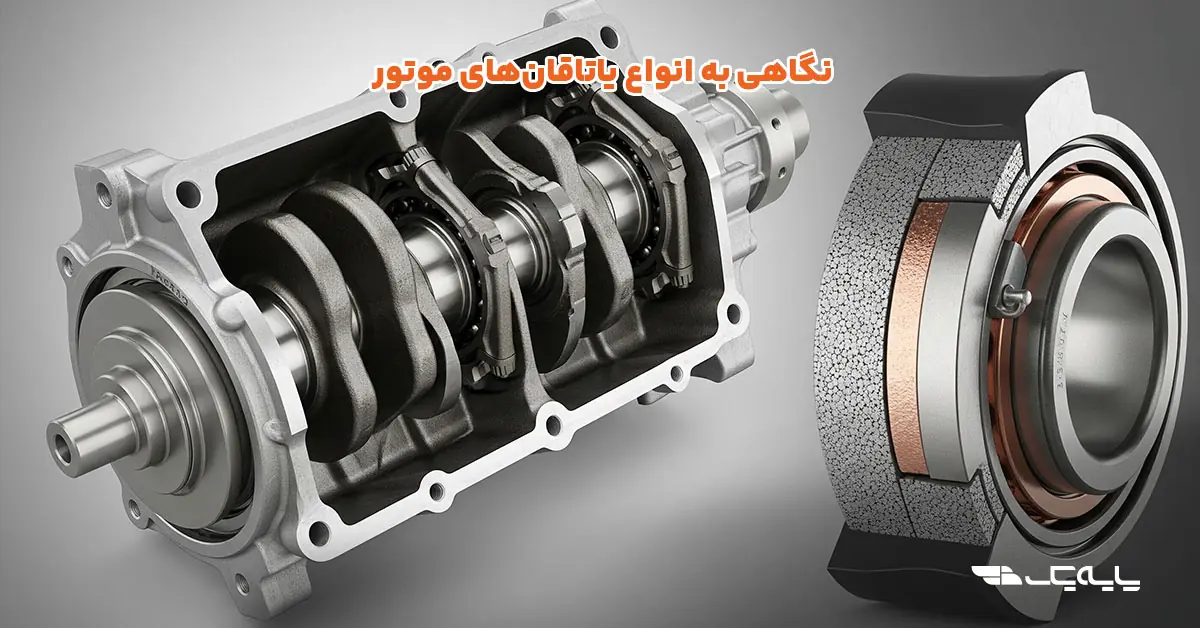

نگاهی به انواع یاتاقان‌های موتور

یاتاقان‌ها بر اساس محل نصب و طراحی به دو دسته‌ی اصلی تقسیم می‌شوند:

• یاتاقان‌های اصلی (Main Bearings): حلقه‌هایی هستند که میل‌لنگ را به‌طور مستقیم به بلوک موتور متصل می‌کنند و فشار حرکت عمودی موتور را تحمل می‌کنند. در موتورهای ۶ سیلندر معمولا ۷ یاتاقان اصلی وجود دارد که مانند پایه‌های یک پل، وزن میل‌لنگ را پخش می‌کنند.
• یاتاقان‌های شاتون (Connecting Rod Bearings): بین شاتون و میل‌لنگ قرار می‌گیرند و فشار انفجاری ناشی از حرکت پیستون‌ها را جذب می‌کنند. این یاتاقان‌ها تحت فشار بیشتری هستند زیرا باید در هر دور چرخش موتور، بار دینامیکی عظیمی را تحمل کنند.

ساختار هر یاتاقان نیز خود شامل لایه‌های مختلفی به شرح زیر است:

• یک لایه‌ی فولادی به‌عنوان پایه
• یک لایه‌ی میانی از جنس مس برای انتقال حرارت
• یک لایه‌ی سطحی از آلیاژهای نرم (مثل بابیت یا آلومینیوم-قلع) که در برابر سایش مقاومند و قابلیت جذب ذرات ریز فلزی را دارند

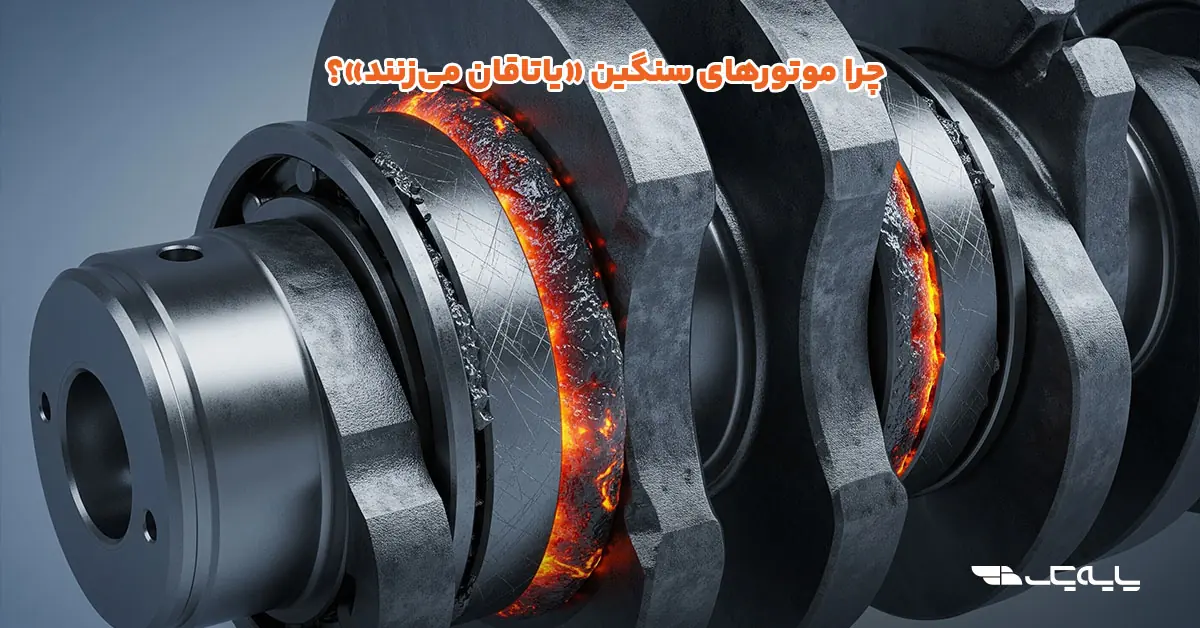

چرا موتورهای سنگین «یاتاقان می‌زنند»؟

یاتاقان زدن اصطلاحی است که به خرابی کامل یا ذوب شدن یاتاقان‌ها اشاره دارد و در موتورهای دیزل سنگین معمولا ریشه در یکی از این چهار دلیل دارد:

1. کمبود یا افت کیفیت روغن موتور مشهورترین قاتل یاتاقان‌ها است. وقتی روغن کافی نباشد یا ویسکوزیته‌ی آن بر اثر حرارت بالا یا آلودگی کاهش یابد، لایه‌ی هیدرودینامیک تشکیل نمی‌شود. نتیجه آن تماس فلز با فلز، رسیدن حرارت لحظه‌ای تا ۱۵۰۰ درجه سانتی‌گراد و ذوب‌شدن یاتاقان در کمتر از ۳۰ ثانیه است.
2. ورود ذرات ساینده (خاک، قطعات ریز فلزی، دوده‌ی انباشته شده) به مجاری روغن نیز مانند سمباده عمل می‌کند. این ذرات بین یاتاقان و میل‌لنگ گیر می‌کنند و با ایجاد خراش‌های میکروسکوپی، مسیرهای فرار روغن را ایجاد می‌کنند.
3. بارگذاری بیش از حد موتور (Overloading) یا تنظیم نادرست پمپ انژکتور نیز فشار انفجاری غیرطبیعی به یاتاقان‌های شاتون وارد می‌کند و لایه‌ی روغن رو قطعات را از بین می‌برد.
4. خطای مونتاژ مثل سفت کردن بیش از حد پیچ‌های یاتاقان یا نصب ورق‌های اشتباه (مثلا ۰.۲۵ میلی‌متر به‌جای ۰.۵) فضای لازم برای تشکیل لایه روغن را از بین می‌برد.

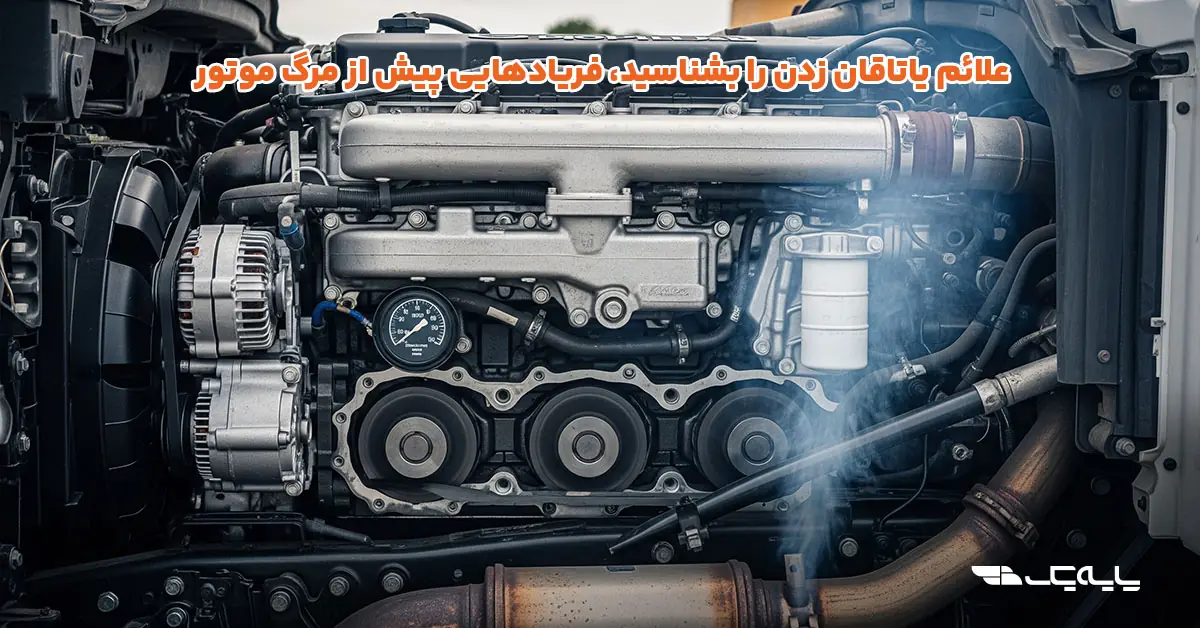

علائم یاتاقان زدن را بشناسید، فریادهایی پیش از مرگ موتور

شناخت علائم یاتاقان زدن می‌تواند موتور گران‌قیمت کامیون شما را از مرگ نجات دهد. اولین و واضح‌ترین نشانه، صدای تق‌تق یا کوبش فلز از قسمت تحتانی موتور (به‌خصوص در زمان افزایش فشار مانند شتاب‌گیری) است. این صدا بر اثر لقی میل‌لنگ روی یاتاقان‌های فرسوده ایجاد می‌شود و معمولا با کاهش دور موتور به‌طور موقت از بین می‌رود.

افت فشار روغن موتور حتی در حالت کارکرد عادی، زنگ خطر بزرگی است. اگر گیج فشار روغن عددی کمتر از حد نرمال را نشان دهد، به احتمال زیاد یاتاقان‌ها فرسوده شده‌اند و فاصله‌ی زیادی ایجاد کرده‌اند که روغن به‌راحتی از آن نشت می‌کند.

لرزش غیرعادی موتور به‌ویژه در دورهای پایین و کاهش محسوس قدرت موتور نیز می‌تواند ناشی از خرابی یاتاقان باشد. در مراحل پیشرفته‌تر، دود آبی رنگ از اگزوز خارج می‌شود که نشان‌دهنده‌ی ورود روغن به محفظه احتراق از مسیری است که یاتاقان آن خراب شده است.

چرا یاتاقان‌زدن در ماشین‌آلات سنگین فاجعه‌بارتر است؟

یاتاقان زدن در موتورهای دیزل سنگین پیامدهای مخرب‌تری نسبت به خودروهای سواری دارد و این موضوع دلایل فنی روشنی دارد. اول اینکه، گشتاور و فشار انفجاری در سیلندرهای بزرگ‌تر (مثلا ۱۵ لیتری) می‌تواند تا ۲۵۰ بار برسد که فشاری معادل ۳۶۰۰ psi روی یاتاقان‌ها ایجاد می‌‌کند.

دوم اینکه، سیستم‌های توربوشارژ و اگزوز توربو (EGR) در دیزل‌های سنگین، دمای کاری روغن را تا ۱۴۰ درجه سانتی‌گراد افزایش می‌دهند که این موضوع احتمال اکسیدشدن و رقیق‌شدن روغن را بالا می‌برد.

سوم اینکه، هزینه‌ی تعمیرات و لوازم موتورهای دیزلی بالاتر است، برای مثال تعویض یاتاقان یک موتور ۱۲ لیتری نه‌تنها نیاز به بازکردن کامل موتور دارد، بلکه مستلزم تراشکاری میل‌لنگ و استفاده از یاتاقان‌های اورسایز است، تعمیراتی که گاهی هزینه‌های آن از ۴۰ میلیون تومان شروع می‌شوند.

راهکارهای طلایی برای جلوگیری از یاتاقان زدن

یاتاقان‌ها قطعاتی هستند که همواره فشار بالایی را تحمل می‌کنند، از این‌رو تنها می‌توان عمر مفید آن‌ها را افزایش داد و با رعایت نکاتی مهم و چارچوبی سخت‌گیرانه، بیشترین بازدهی را از آن‌ها گرفت. در ادامه نکاتی طلایی برای جلوگیری از یاتاقان زدن در موتورهای دیزلی را بررسی می‌کنیم:

• تعویض به‌موقع روغن و فیلتر آن با رعایت دقیق بازه‌های پیشنهادی سازنده اولین خط دفاعی است. همیشه از روغن‌های باکیفیت و دارای استاندارد مخصوص موتورهای دیزل سنگین استفاده کنید.
• نصب سنسور فشار روغن مستقل علاوه بر گیج کارخانه، می‌تواند با اعلام هشدار زودهنگام از فجایع بعدی جلوگیری کند. پرهیز از حرکت با بار بیش از حد (Overloading) و خاموش نکردن ناگهانی موتور پس از کار سنگین (اجازه دهید حداقل ۳ دقیقه در دور آرام کار کند تا حرارت روغن پایین بیاید) نیز حیاتی است.
• بازرسی دوره‌ای روغن، با شناسایی ذرات فلزی ریز (مخصوصاً مس و سرب) به شما هشدار می‌دهد که یاتاقان‌ها در حال ساییده شدن هستند، گاهی این علامت‌های کوچک ماه‌ها قبل از بروز فاجعه خود را نشان می‌دهند.

هشدار فنی: اگر موتور کامیون شما یاتاقان زده است، هرگز آن را روشن نکنید، حرکت حتی برای چند متر می‌تواند میل‌لنگ را دچار تاب‌خوردگی یا ترک (Crack) کند، آسیب‌هایی که هزینه‌ی تعمیر را ۳ برابر می‌کند.

یاتاقان: قطعه‌ای که مرگش پایان کار موتور است

یاتاقان‌ها شاید کوچک‌ترین قطعات موتورهای دیزل سنگین باشند، اما خرابی‌ آن‌ها مساوی با مرگ کل موتور است. هزینه‌های سرسام‌آور تعمیرات (شامل تراشکاری میل‌لنگ، تعویض یاتاقان‌های اورسایز و هزینه‌های خواب ماشین) می‌تواند به صدها میلیون تومان برسد. رعایت اصول ساده‌ای مانند استفاده از روغن مناسب، تعویض به‌موقع فیلترها و پرهیز از بارگذاری بیش از حد، عمر این قطعات حیاتی را می‌تواند تا ۱,۰۰۰,۰۰۰ کیلومتر افزایش می‌دهد.
