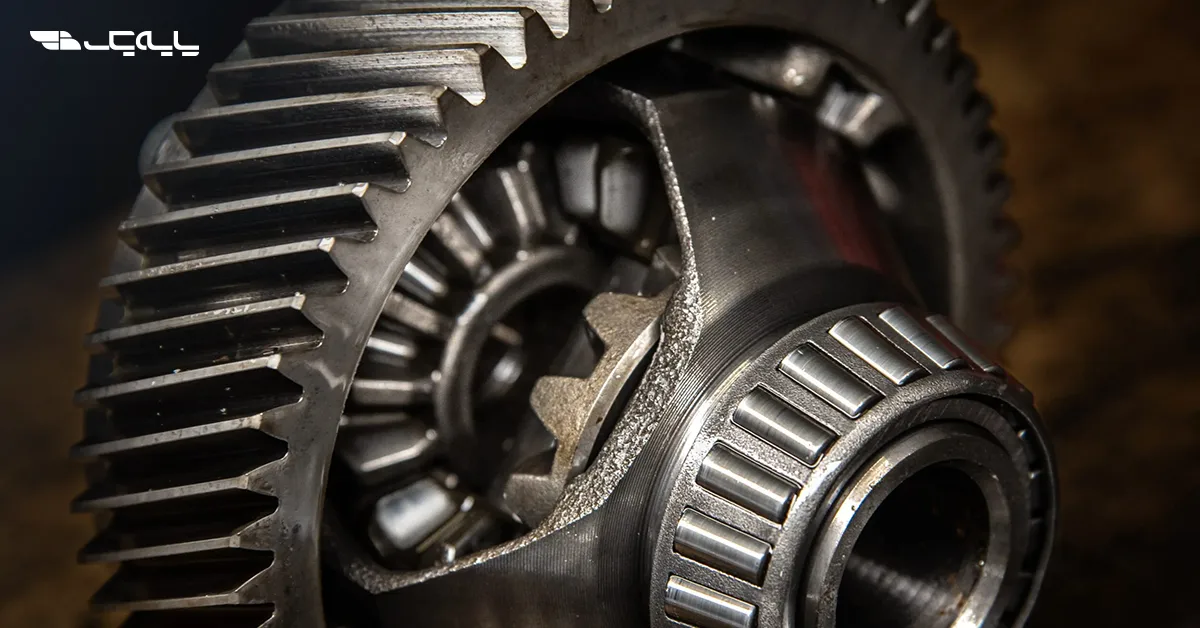

عیب‌یابی صدای غیر عادی در دیفرانسیل؛ بررسی کامل از پینیون تا کرانویل

دیفرانسیل در کامیون، کامیونت و تریلی نقشی اساسی در انتقال قدرت از گیربکس به چرخ‌ها دارد و باید این وظیفه را با دقت و بدون تولید صدای اضافی انجام دهد. در واقع، هر صدای غیرعادی از دیفرانسیل نشانه‌ای از اختلال در هم‌ترازی دنده‌ها، فرسودگی بلبرینگ‌ها یا کمبود روغن است. بی‌توجهی به چنین صداهایی می‌تواند منجر به قفل‌کردن محور، شکستگی دنده کرانویل یا حتی از کار افتادن کامل سیستم انتقال نیرو شود. در این مقاله از پایه یک، به‌صورت تخصصی علل ایجاد صداهای غیرعادی در دیفرانسیل را بررسی می‌کنیم و روش‌های دقیق عیب‌یابی آن را آموزش می‌دهیم.

سیستم دیفرانسیل در خودروهای سنگین به دلیل تحمل بار زیاد، بیشتر از خودروهای سواری در معرض فشار و سایش است. بنابراین، تشخیص به‌موقع صدای زوزه، تق‌تق یا غرغر اهمیت بالایی دارد. این صداها تنها آزاردهنده نیستند، بلکه هشداری فنی برای راننده محسوب می‌شوند تا پیش از خسارت جدی، تعمیر لازم انجام شود. در ادامه، ابتدا اجزای اصلی دیفرانسیل را مرور می‌کنیم و سپس به‌صورت مرحله‌ای سراغ منشأ انواع صداهای غیرعادی می‌رویم.

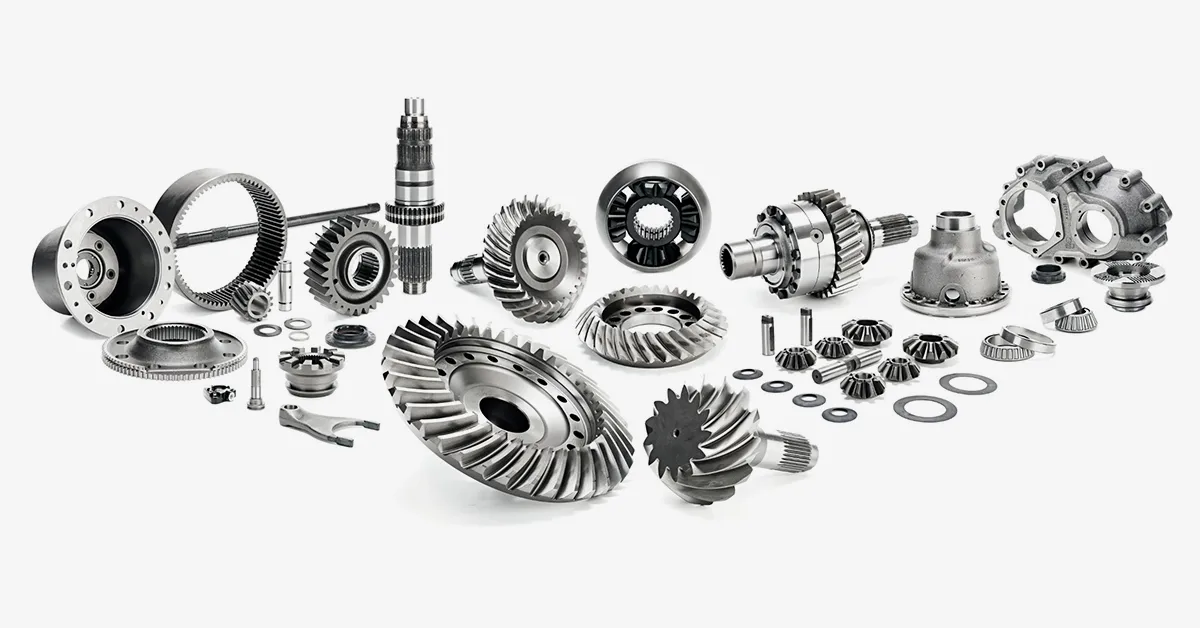

اجزای اصلی دیفرانسیل؛ از پینیون تا کرانویل

دیفرانسیل مجموعه‌ای از دنده‌ها و محورهایی است که وظیفه دارند نیروی چرخشی موتور را بین چرخ‌ها تقسیم کرده و امکان چرخش روان در پیچ‌ها را فراهم کنند. اجزای کلیدی آن شامل پینیون، کرانویل (دنده حلقوی بزرگ)، بلبرینگ‌های پینیون و کرانویل، شفت‌های خروجی و پوسته دیفرانسیل است. پینیون دنده‌ای کوچک است که از گیربکس نیرو می‌گیرد و با کرانویل درگیر می‌شود. هماهنگی دقیق این دو دنده، ضامن بی‌صدایی و بازده بالای سیستم است.

در کامیون‌ها و تریلی‌ها معمولاً از دیفرانسیل‌های سنگین‌کار با نسبت انتقال بالا استفاده می‌شود. در این نوع سیستم‌ها کوچک‌ترین تغییر در فاصله بین پینیون و کرانویل (Backlash) یا سایش در بلبرینگ‌ها، صدایی قابل‌تشخیص ایجاد می‌کند. بلبرینگ‌ها وظیفه دارند دنده‌ها را در محور صحیح نگه دارند و از تماس ناهماهنگ بین دندانه‌ها جلوگیری کنند. در صورتی که این تکیه‌گاه‌ها شل، خورده یا خشک شوند، بار به‌صورت نامتقارن پخش شده و تولید صدا آغاز می‌شود.

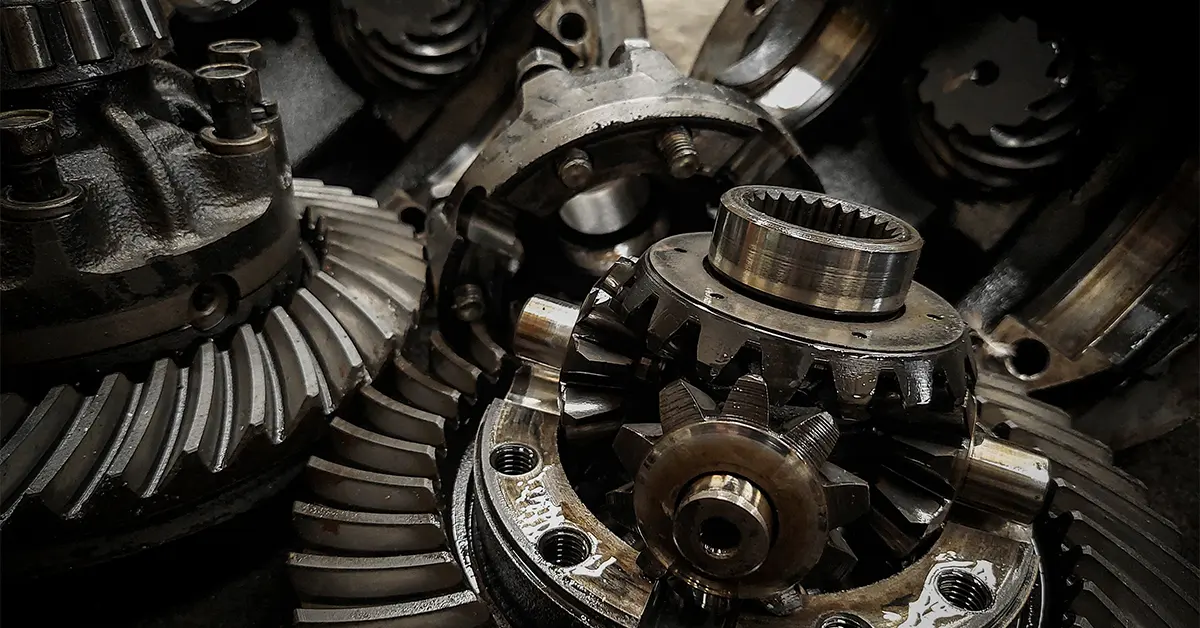

انواع صداهای غیر عادی دیفرانسیل و دلایل احتمالی هرکدام

صداهای غیر عادی در دیفرانسیل کامیون، کامیونت و کشنده اغلب با نوع خاصی از خرابی ارتباط مستقیم دارند. هر نوع صدا، از زوزه تا صدای تق‌تق، نشانه‌ی یک ایراد مشخص در اجزای داخلی است. شناخت الگوی این صداها، مانند زمان وقوع (در شتاب، ترمز یا دنده خلاص) و شدت آن‌ها، به تعمیرکار کمک می‌کند تا منشأ خرابی را بدون باز کردن کامل دیفرانسیل تشخیص دهد. در این بخش، متداول‌ترین صداها را همراه با دلایل فنی بروز آن‌ها بررسی می‌کنیم.

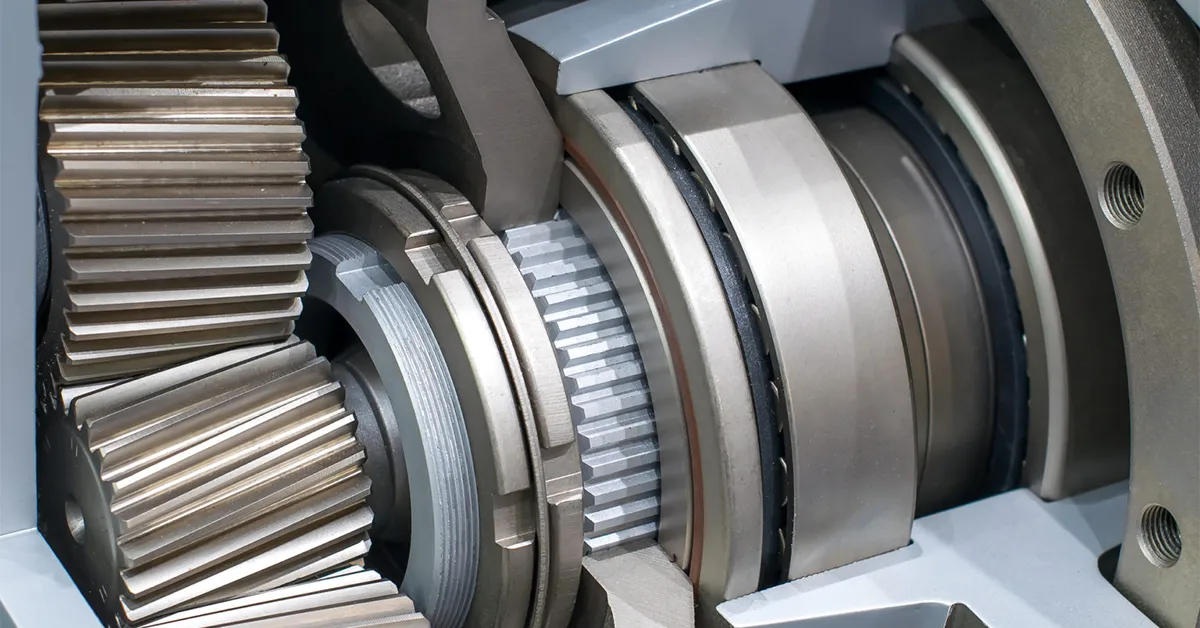

صدای زوزه (Whining Noise)

زوزه‌ی یکنواخت یا ممتد که هنگام شتاب‌گیری یا کاهش سرعت شنیده می‌شود، معمولاً به دلیل تنظیم نادرست فاصله بین پینیون و کرانویل ایجاد می‌گردد. اگر این فاصله بیش از حد کم یا زیاد باشد، دندانه‌ها به‌جای تماس سطحی، برخورد نقطه‌ای خواهند داشت و ارتعاش تولید می‌کنند. کمبود روغن یا استفاده از روانکار نامناسب نیز باعث تماس فلز با فلز و تشدید زوزه می‌شود. در مراحل اولیه، این صدا فقط در حالت گاز دادن شنیده می‌شود اما با پیشرفت خرابی در حالت خلاص هم ادامه دارد.

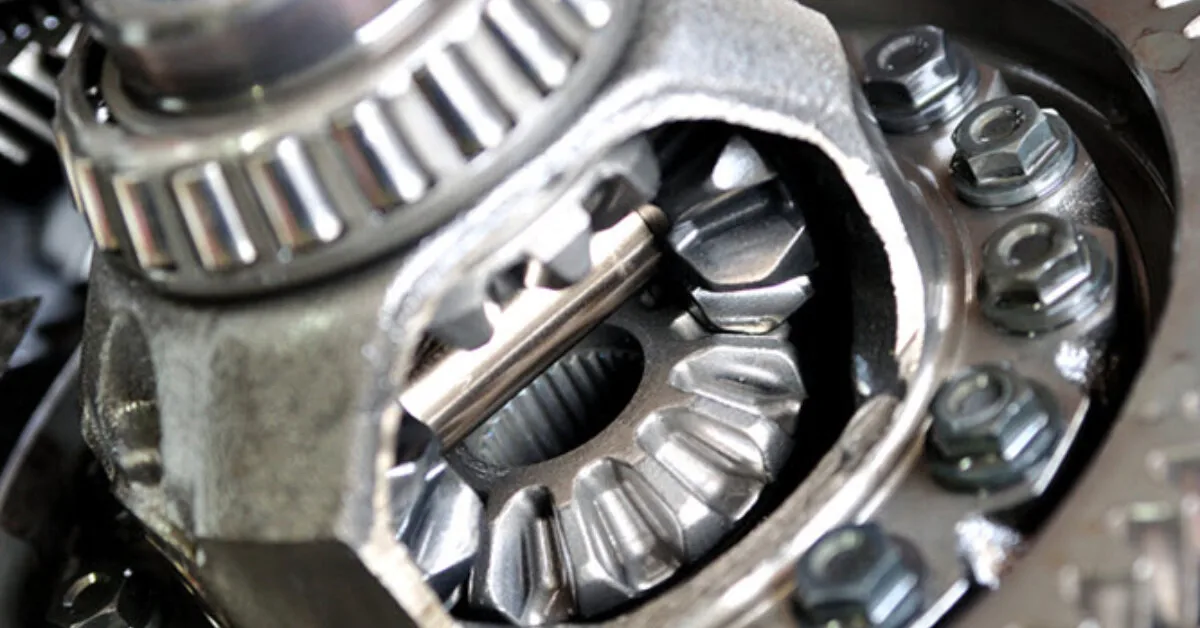

صدای غرش یا غرغر (Rumbling / Growling Noise)

غرش مداوم در سرعت‌های متوسط یا بالا معمولاً نشانگر خرابی بلبرینگ‌های پینیون یا کرانویل است. زمانی که این بلبرینگ‌ها فرسوده یا لق می‌شوند، محور پینیون در راستای دقیق خود نمی‌چرخد و زاویه تماس دندانه‌ها تغییر می‌کند. در نتیجه، اصطکاک و لرزش ایجاد شده و صدایی سنگین شبیه غرش به گوش می‌رسد. این مشکل در صورت بی‌توجهی می‌تواند باعث شکستگی دندانه‌های کرانویل شود.

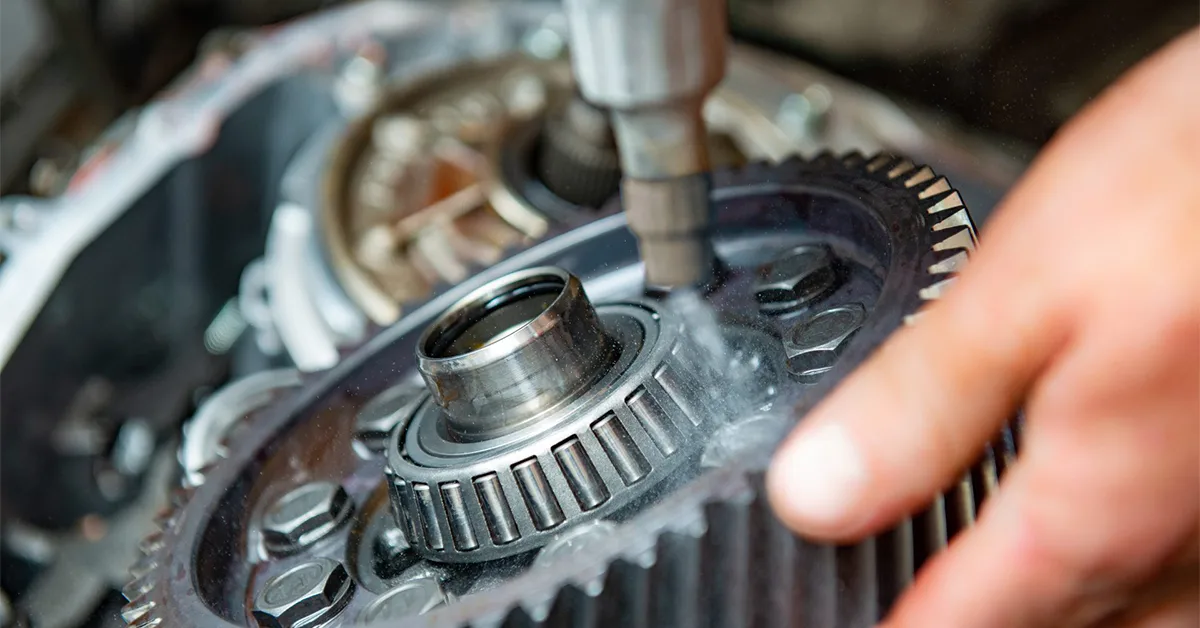

صدای تق‌تق یا کلیک (Clicking Noise)

شنیدن صدای منقطع تق‌تق در هنگام شروع حرکت یا تغییر جهت معمولاً مربوط به شل بودن پیچ‌های محور، خرابی مفصل هرزگرد یا شکستگی یکی از دنده‌های دیفرانسیل است. این صدا در خودروهای سنگین با محورهای چندبخشی بیشتر دیده می‌شود. اگر صدا فقط در زمان تغییر جهت از جلو به عقب شنیده شود، احتمال وجود لقی در دنده‌های جانبی یا بوش‌های شفت خروجی زیاد است.

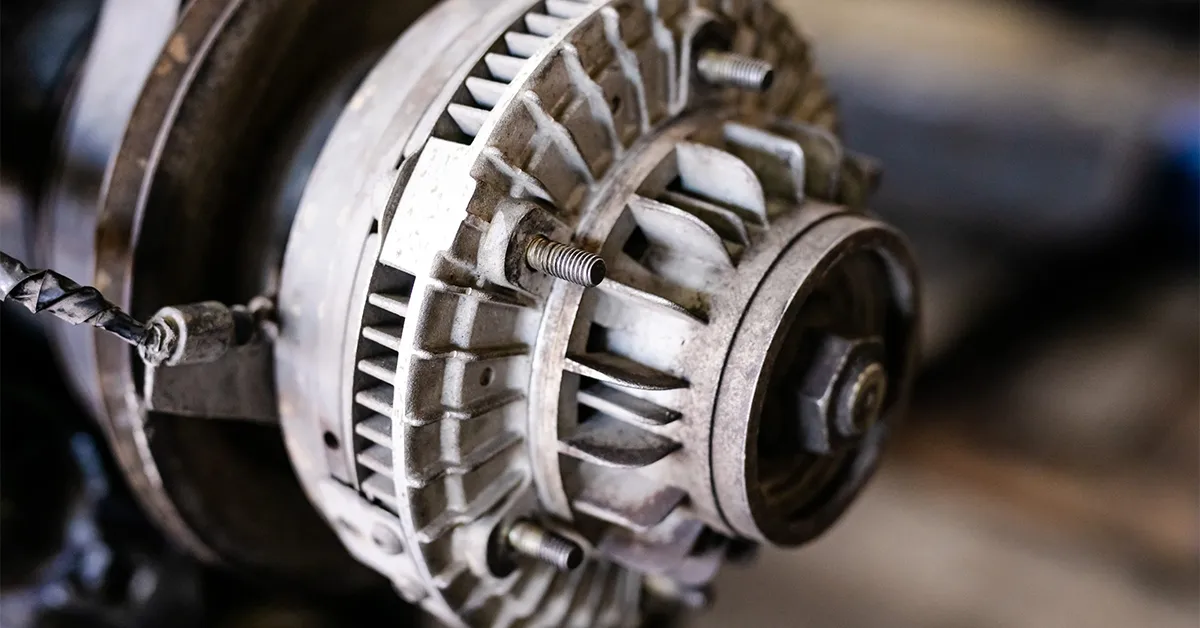

صدای ضربه هنگام ترمز یا رها کردن گاز (Clunk Noise)

وقتی راننده گاز را رها می‌کند و ناگهان صدای «تَق» یا «ضربه» از عقب خودرو شنیده می‌شود، معمولاً دلیل آن لقی بیش از حد در پینیون، فرسودگی بوش‌های محور یا خرابی مفصل‌های درایو‌شفت است. این صدا اغلب در کامیون‌هایی که مدت زیادی تحت بار سنگین کار کرده‌اند دیده می‌شود. اگر این صدا با ضربات متوالی همراه باشد، ممکن است کرانویل ترک برداشته باشد و نیاز به بازدید فوری دارد.

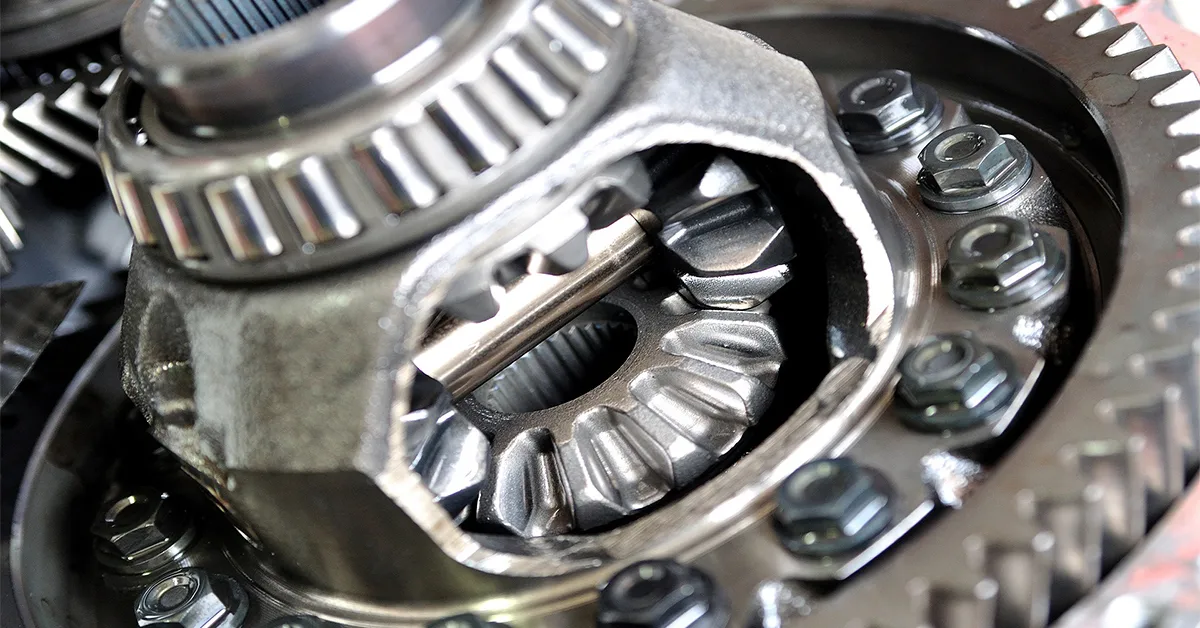

صدای سوت یا هوای فشرده (Hissing / Whistling Noise)

این صدا کمتر شایع است اما می‌تواند به دلیل عبور روغن از مسیرهای تنگ در داخل دیفرانسیل یا ایجاد فشار غیرعادی در سیستم تهویه (Breather) ایجاد شود. در شرایطی که سطح روغن بیش از حد بالا باشد یا مسیر تنفس دیفرانسیل مسدود شده باشد، فشار اضافی در محفظه ایجاد و صدای سوت یا فش‌فش شنیده می‌شود.

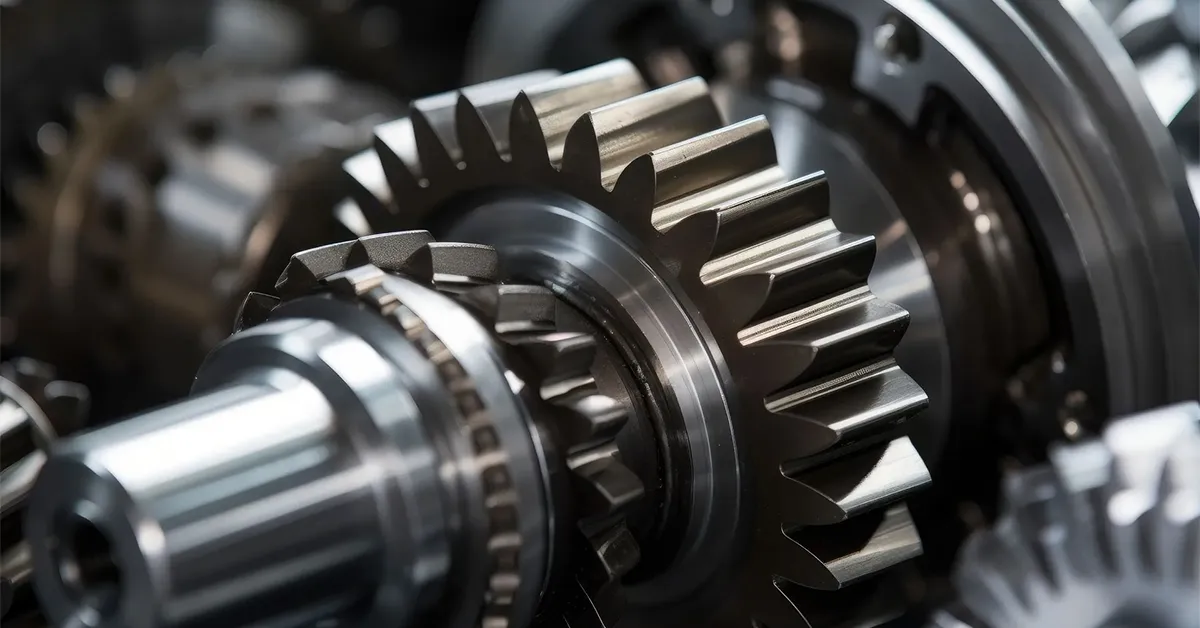

گام‌به‌گام عیب‌یابی دیفرانسیل پر سر و صدا

گام ۱: بررسی سطح و کیفیت روغن دیفرانسیل

اولین و ساده‌ترین مرحله، چک‌کردن سطح روغن و وضعیت ظاهری آن است. کمبود روغن یا وجود براده فلزی در آن از نشانه‌های اولیه خرابی دنده‌ها و بلبرینگ‌ها محسوب می‌شود. برای بررسی، باید درپوش بازدید دیفرانسیل باز و سطح روغن تا زیر لبه پرکننده بررسی شود. روغن تیره یا بوی سوختگی، نشان‌ دهنده افزایش حرارت داخلی و تماس فلزی بین دندانه‌هاست. در چنین شرایطی، تعویض کامل روغن و شست‌وشوی محفظه توصیه می‌شود.

گام ۲: تست شنیداری در شرایط کنترل‌ شده

در این مرحله، خودرو روی جک بلند می‌شود تا چرخ‌های عقب آزادانه بچرخند. با روشن کردن موتور و قرار دادن گیربکس در دنده پایین، می‌توان صداها را بدون بار و در سرعت‌های مختلف شنید. صدایی که با افزایش سرعت زیاد می‌شود، اغلب مربوط به دنده‌ها یا بلبرینگ‌های پینیون است، در حالی که صداهای یکنواخت در دور ثابت معمولاً از کرانویل ناشی می‌شوند. استفاده از گوشی مکانیکی یا استتوسکوپ برای تعیین محل دقیق منبع صدا بسیار مؤثر است.

گام ۳: بررسی لقی پینیون و کرانویل (Backlash)

لقی بین دندانه‌های پینیون و کرانویل باید در محدوده مجاز سازنده (معمولاً بین ۰.۱۵ تا ۰.۲۵ میلی‌متر) باشد. اگر این فاصله بیش از حد زیاد باشد، صدای تق‌تق یا ضربه در زمان تغییر جهت حرکت شنیده می‌شود؛ و اگر بیش از حد کم باشد، زوزه ممتد هنگام شتاب ایجاد می‌شود. برای اندازه‌گیری دقیق، از ساعت اندیکاتور استفاده می‌شود. در صورت خارج بودن از محدوده، باید تنظیم شیم‌ها و موقعیت یاتاقان‌ها بازبینی گردد.

گام ۴: بازدید بلبرینگ‌ها و محورهای جانبی

در این مرحله، محورهای چرخ و بلبرینگ‌های داخلی از نظر سایش، ترک و خش بررسی می‌شوند. بلبرینگ‌های خشک یا شکسته معمولاً صدای غرغر یا غلتش تولید می‌کنند که با افزایش سرعت تشدید می‌شود. هنگام چرخاندن محور، هرگونه مقاومت یا گیرکردن نشان‌دهنده خرابی یاتاقان یا تغییر شکل نشیمنگاه آن است. در کامیون‌هایی که بار زیاد حمل می‌کنند، بلبرینگ‌ها معمولاً زودتر از حد معمول دچار لقی می‌شوند و نیاز به تعویض دارند.

گام ۵: بررسی الگوی تماس دنده‌ها (Contact Pattern)

الگوی تماس بین دندانه‌های پینیون و کرانویل باید دقیق و یکنواخت باشد. برای بررسی، از خمیر نشانگر مخصوص استفاده می‌شود تا محل تماس روی سطح دنده‌ها مشخص گردد. اگر تماس فقط در لبه بالا یا پایین دندانه‌ها دیده شود، نشان‌دهنده تنظیم اشتباه عمق پینیون است. در صورت مشاهده سایش مورب یا غیر‌یکنواخت، باید کرانویل و پینیون باز و مجدداً هم‌راستا شوند. این گام یکی از مراحل حیاتی در رفع صدای زوزه و افزایش عمر دیفرانسیل است.

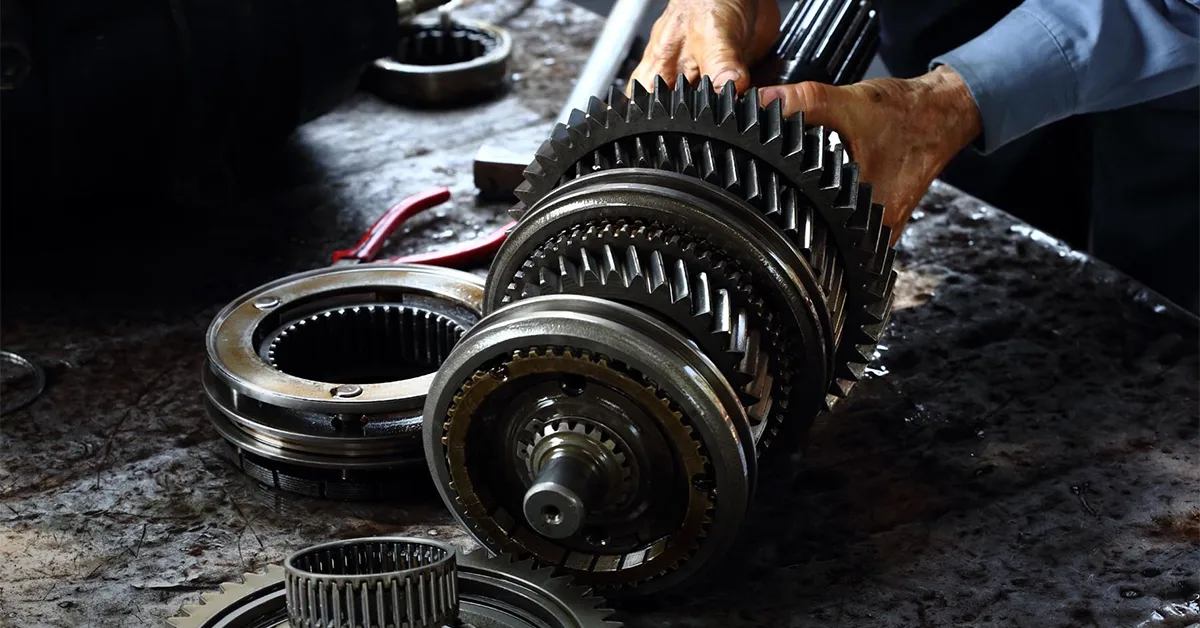

خطاهای متداول در تنظیم و تعمیر دیفرانسیل

سفت بستن بیش از حد مهره پینیون (Overtightening Pinion Nut)

یکی از رایج‌ترین خطاها، سفت‌کردن بیش از حد مهره پینیون در هنگام مونتاژ است. این کار باعث می‌شود فشار زیادی به بلبرینگ‌های پینیون وارد شود و در نتیجه، حرکت آزاد محور مختل گردد. سفتی بیش از اندازه همچنین موجب افزایش حرارت، تغییر شکل رولرها و در نهایت ایجاد صدای زوزه در حین رانندگی می‌شود. برای جلوگیری از این مشکل باید از گشتاورسنج دقیق استفاده شود و مقدار سفتی طبق دستورالعمل کارخانه تنظیم گردد.

تنظیم نادرست فاصله پینیون و کرانویل (Backlash & Depth Error)

اگر فاصله بین پینیون و کرانویل به‌درستی تنظیم نشود، دندانه‌ها یا بیش از حد به هم فشار می‌آورند یا بیش از اندازه آزاد هستند. فاصله کم باعث ایجاد صدای ناله در حین شتاب و ساییدگی سریع دنده‌ها می‌شود، در حالی که فاصله زیاد صدای تق‌تق در هنگام تعویض دنده یا تغییر جهت ایجاد می‌کند. برای تنظیم دقیق، استفاده از ابزار اندازه‌گیری ساعت اندیکاتور و خمیر تماس دنده الزامی است.

استفاده از بلبرینگ‌های غیر ‌استاندارد یا کارکرده

بلبرینگ‌ها نقش حیاتی در هم‌ترازی پینیون و کرانویل دارند. استفاده از بلبرینگ‌های نامرغوب یا کارکرده، باعث تغییر زاویه محور و در نتیجه ایجاد صدای غرغر یا غلتش می‌شود. بسیاری از تعمیرکاران برای کاهش هزینه از قطعات استوک استفاده می‌کنند، در حالی که کوچک‌ترین لقی در بلبرینگ می‌تواند منجر به خرابی کل مجموعه شود. بلبرینگ‌های نو باید از برند معتبر و با سایز دقیق انتخاب شوند.

مونتاژ بدون تنظیم پیش‌بار بلبرینگ‌ها (Preload Error)

در هنگام نصب بلبرینگ‌های پینیون، میزان فشار اولیه یا پیش‌بار باید طبق مقادیر تعیین‌شده سازنده اعمال شود. در صورت نبود پیش‌بار کافی، محور پینیون بازی می‌کند و صدای تق‌تق یا ضربه در حین تغییر سرعت شنیده می‌شود. در مقابل، پیش‌بار زیاد نیز باعث افزایش حرارت و صدای زوزه خواهد شد. استفاده از آچار گشتاور و در نظر گرفتن مقاومت چرخشی توصیه می‌شود تا از این خطا جلوگیری گردد.

استفاده از روغن نامناسب یا پرکردن بیش از حد محفظه

انتخاب روغن دیفرانسیل باید مطابق با نوع دنده‌ها و شرایط کاری باشد. استفاده از روغن با گرانروی پایین در کامیون‌ های سنگین باعث تماس فلزی بین دندانه‌ها و فرسایش سریع کرانویل می‌شود. از طرفی، پر کردن بیش از اندازه محفظه نیز می‌تواند موجب افزایش فشار داخلی و نشتی از درزهای کاسه‌نمد گردد. سطح روغن باید همیشه تا زیر لبه بازدید باشد و از روغن‌های دارای افزودنی ضد‌سایش (EP) استفاده شود.

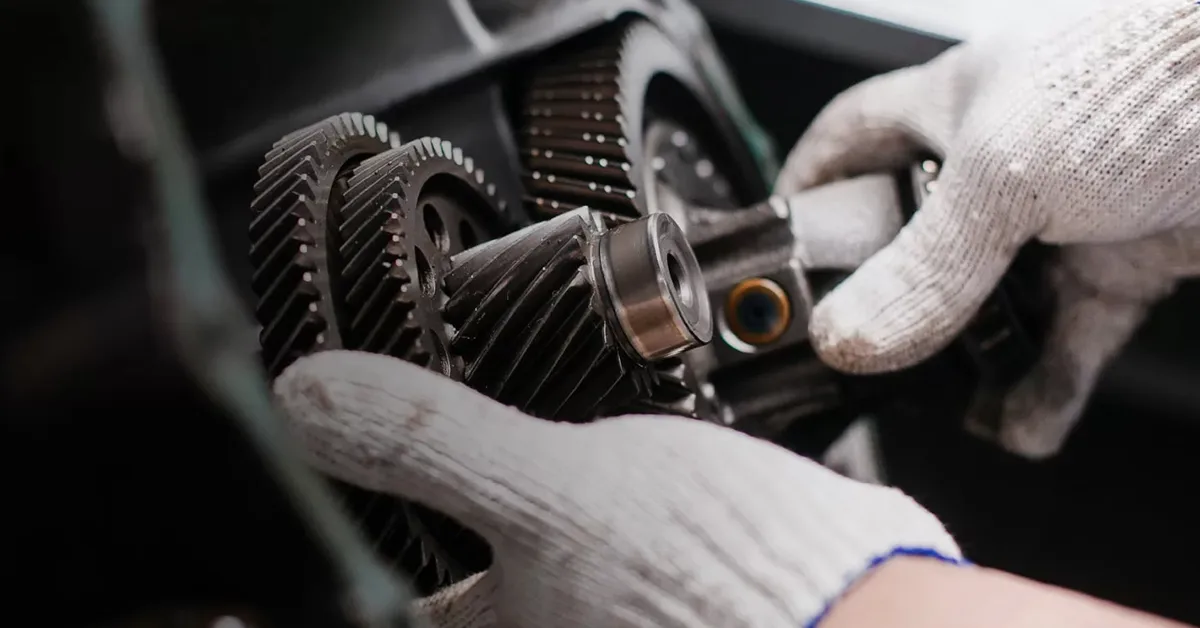

توصیه‌های پیشگیرانه برای رانندگان و مدیران ناوگان سنگین

بازدید و تعویض منظم روغن دیفرانسیل

روغن دیفرانسیل نقش حیاتی در خنک‌کاری و روانکاری دنده‌ها دارد. در کامیون‌ها و تریلر ها، بهتر است سطح و کیفیت روغن هر ۲۰ تا ۳۰ هزار کیلومتر بررسی و در صورت تغییر رنگ یا وجود براده فلزی، بلافاصله تعویض شود. استفاده از روغن‌های مخصوص دنده‌های هیپوئید با استاندارد API GL-5 باعث افزایش عمر دنده‌ها و بلبرینگ‌ها می‌شود. در مناطق گرم و با بار سنگین، گرانروی بالاتر (مثل 85W-140) انتخاب بهتری است.

کنترل منظم نشتی و تهویه دیفرانسیل

نشتی از ناحیه کاسه‌نمد پینیون یا درپوش جانبی، یکی از دلایل اصلی کاهش سطح روغن و در نتیجه ایجاد صدا است. در بازدیدهای دوره‌ای باید وضعیت آب‌بندی و شیلنگ تهویه (Breather) بررسی شود تا مسیر خروج فشار بسته نباشد. بسته بودن مسیر تهویه باعث افزایش فشار در محفظه و بیرون زدن روغن از درزها می‌شود. این بازدید ساده می‌تواند از خرابی‌های پرهزینه جلوگیری کند.

بررسی لقی محور و سلامت بلبرینگ‌ها در هر سرویس دوره‌ای

در سرویس‌های دوره‌ای، مخصوصاً پس از هر ۵۰ هزار کیلومتر کارکرد، میزان لقی محورهای جانبی و بلبرینگ‌های پینیون باید اندازه‌گیری شود. هرگونه صدای غلتش یا لرزش هنگام چرخش دستی، نشانه‌ی شروع خرابی است. جایگزینی به‌موقع بلبرینگ‌ها پیش از تخریب کامل، مانع از آسیب به دنده‌های کرانویل و پوسته دیفرانسیل خواهد شد.

توجه به نحوه رانندگی و بارگذاری

رانندگی با شتاب‌های ناگهانی یا بار بیش از ظرفیت مجاز، فشار زیادی بر مجموعه پینیون و کرانویل وارد می‌کند. رانندگان باید از گاز دادن شدید در شروع حرکت یا حین بار کامل خودداری کنند. علاوه بر این، توقف ناگهانی با ترمز شدید می‌تواند باعث ضربه معکوس به دنده‌های دیفرانسیل شود. رعایت این نکات، به‌ویژه در مسیرهای طولانی یا کوهستانی، نقش مهمی در افزایش دوام قطعات دارد.

استفاده از قطعات اصلی و مونتاژ استاندارد

در صورت نیاز به تعمیر یا تعویض اجزا، تنها باید از قطعات اصلی یا دارای استاندارد کارخانه استفاده شود. تفاوت جزئی در زاویه دنده یا قطر بلبرینگ در قطعات غیراصلی، می‌تواند منجر به صدای زوزه دائمی و کاهش عمر کاری دیفرانسیل شود. همچنین نصب و تنظیم نهایی باید حتماً توسط تعمیرکاران آموزش‌دیده و با ابزار اندازه‌گیری دقیق انجام گیرد تا فاصله‌ها و فشارها در محدوده استاندارد بمانند.
