پسندیدمتسمه دینام یکی از قطعات حیاتی در موتور کامیونها است که وظیفه انتقال نیرو به بخشهای مختلفی مانند دینام، پمپ آب و سیستم تهویه را بر عهده دارد. این تسمه به کمک هرزگردها و سفتکنندهها در مسیر درست حرکت کرده، باتری را شارژ میکنند و ضامن تامین انرژی و حرکت در مسیرهای مختلف هستند. در صورتی که تسمه دینام یا هرزگرد دچار مشکل شوند، نه تنها شارژ باتری مختل میشود بلکه احتمال بالا رفتن دمای موتور و از کار افتادن خودرو در میانه جاده نیز وجود دارد. به همین دلیل آشنایی با زمان مناسب تعویض و نشانههای فرسودگی آن از اهمیت زیادی برخوردار است.
در خودروهای سنگین مانند کامیونها و کامیونتها که معمولا مسافتهای طولانی و بارهای سنگین را جابهجا میکنند، اهمیت این موضوع دوچندان است. خرابی تسمه دینام در این خودروها میتواند به توقف ناگهانی در جاده، هزینههای سنگین تعمیر و حتی آسیبهای جانبی به موتور منجر شود. شناخت علائم فرسودگی و انجام سرویس بهموقع، راننده و صاحب ناوگان را از مشکلات احتمالی در سفرهای طولانی ایمن میسازد و عمر مفید قطعات را افزایش میدهد. در این مقاله از پایه یک به سراغ یک آموزش کاربردی رفتهایم تا یکبار برای همیشه شما را با این موضوع و قطعات آشنا کنیم.

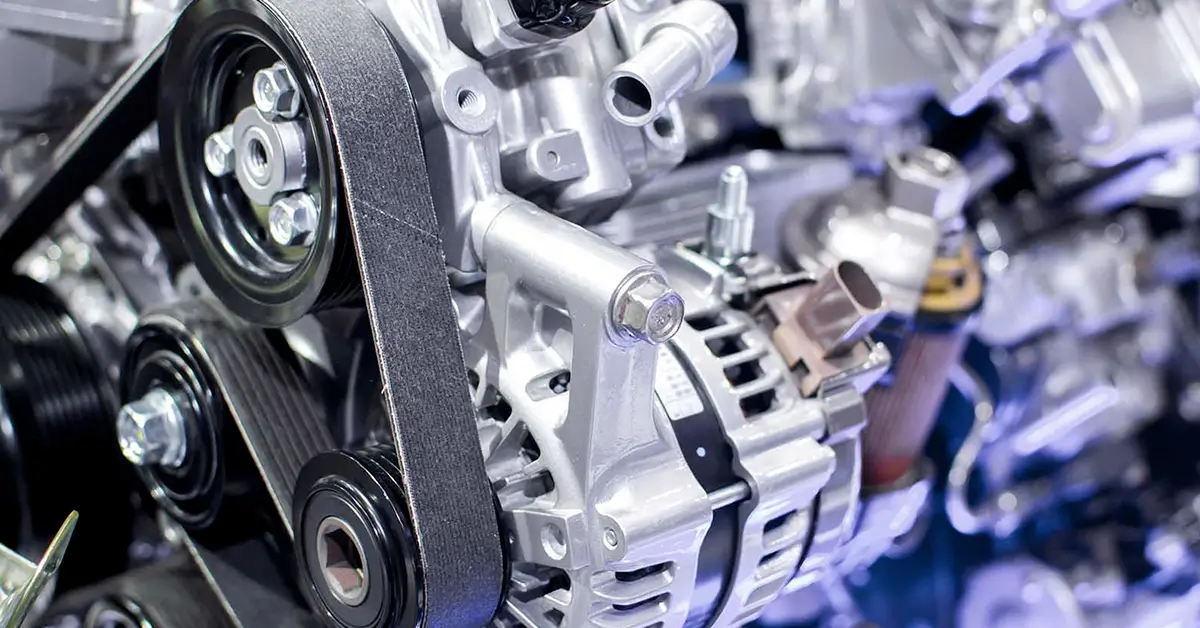

تسمه دینام و هرزگرد در کامیونها چیست؟
تسمه دینام در کامیون، کامیونت و تریلی قطعهای لاستیکی با شیارهای طولی است که وظیفه دارد نیروی تولیدشده توسط موتور را به اجزای جانبی مانند دینام، پمپ آب، پمپ هیدرولیک فرمان و کمپرسور کولر منتقل کند. این تسمه در واقع یک پل ارتباطی بین موتور و تجهیزات جانبی است و بدون آن، سیستم شارژ باتری و خنککاری موتور از کار میافتد. به همین دلیل تسمه دینام را میتوان یکی از اجزای کلیدی در تضمین عملکرد پایدار خودروهای سنگین دانست.
هرزگرد یا قرقره راهنما نیز بخشی مکمل در این سیستم است که مسیر حرکت تسمه را هدایت کرده و به همراه سفتکننده، کشش لازم را ایجاد میکند. در کامیونها و تریلیها که بار سنگین و کارکرد طولانی دارند، سلامت هرزگرد اهمیت ویژهای پیدا میکند؛ زیرا کوچکترین خرابی آن میتواند باعث انحراف تسمه، ایجاد صداهای غیر عادی و در نهایت پارهشدن آن شود. به همین دلیل در سرویسهای دورهای توصیه میشود وضعیت هرزگرد همراه با تسمه دینام بهطور دقیق بررسی شود.
علائم خرابی هرزگرد و سفتکن چیست؟
هرزگرد نقش هدایتکننده تسمه را دارد و اگر دچار مشکل شود، صدای غیر عادی و انحراف تسمه اولین علامت آن خواهد بود. خرابی یاتاقان هرزگرد معمولا با صدای سوت یا زوزه مشخص میشود و در صورت لقشدن، تسمه بهدرستی روی مسیر خود حرکت نمیکند. ترکخوردگی یا لبپَرشدن سطح هرزگرد نیز نشانهای از فرسودگی آن است که باید جدی گرفته شود.
سفتکن تسمه هم بهعنوان قطعهای کلیدی وظیفه دارد کشش مناسب را حفظ کند. اگر بازوی سفتکن هنگام کار موتور بیش از حد بلرزد یا در یک نقطه گیر کند، بهمعنای خرابی فنر داخلی یا دمپر آن است. کج بودن پولی سفتکن یا همراستا نبودن تسمه با سایر پولیها نیز از علائمی است که نشان میدهد زمان تعویض فرا رسیده است. در کامیون و تریلی، بیتوجهی به این نشانهها میتواند در نهایت باعث پارهشدن تسمه و از کار افتادن دینام یا پمپ آب شود که این موضوع میتواند سلامت موتور را تحت تاثیر بگذارد.
ابزار و نکات ایمنی قبل از تعویض تسمه دینام یا هرزگردها
پیش از هر کاری، کامیون، تریلی یا کامیونت را در سطحی صاف متوقف کنید، ترمز دستی را بکشید و چرخها را با مهار چرخ ثابت کنید. سپس برق خودرو را از کلید اصلی باتری قطع کنید تا خطر روشنشدن ناخواسته از بین برود. اجازه دهید موتور کاملا سرد شود تا تماس با قطعات داغ به شما آسیب نزند. برای دسترسی ایمن، کاور فن، محافظ تسمه و هر پوششی که مسیر کار را محدود میکند باز شود. استفاده از دستکش کار، عینک ایمنی و روشنایی کافی در محفظه موتور الزامی است.
ابزارهای مورد نیاز را از قبل آماده کنید تا کار پیوسته و بیوقفه انجام شود. وجود بکس و آچار مناسب برای سفتکن، آچار ترکمتر برای بستن پیچهای هرزگرد و سفتکن با گشتاور صحیح، پولیکِش در صورت نیاز به بازکردن پولی، خطکش فلزی یا ابزار سنجش همراستایی تسمه و پولیها، و گیج سنجش کشش و سایش تسمه کار را دقیقتر میکند. یک چراغ قوه دستی و اسپری پاککننده بدون چربی برای تمیزکردن شیار پولیها نیز همراه داشته باشید. در برخی کامیونها و کامیونتها بهدلیل فضای محدود، به ابزار دمباریک و رابطهای بکس هم نیاز میشود.
پیش از باز کردن تسمه، مسیر عبور آن را ثبت کنید؛ از برچسب راهنمای مسیر روی بدنه استفاده کنید یا یک عکس واضح بگیرید و در صورت نبودن برچسب، مسیر را روی کاغذ رسم کنید. پولی دینام، پمپ آب، کمپرسور کولر و پمپ هیدرولیک فرمان را از نظر کج بودن، تاب برداشتن، چربی یا نشتی بررسی و سپس شیارها را تمیز کنید؛ وجود روغن یا ضد یخ روی شیارها باعث لغزش تسمه جدید میشود. از اسپریهای روانکننده برای رفع لغزش پرهیز کنید، چون فقط نشانهها را پنهان میکنند و به سفتکن و هرزگرد آسیب میزنند. در نهایت، گشتاورهای بستن پیچها را از دفترچه تعمیراتی همان موتور استخراج کنید تا پس از تعویض، اتصالات دقیقا طبق استاندارد سفت شوند.

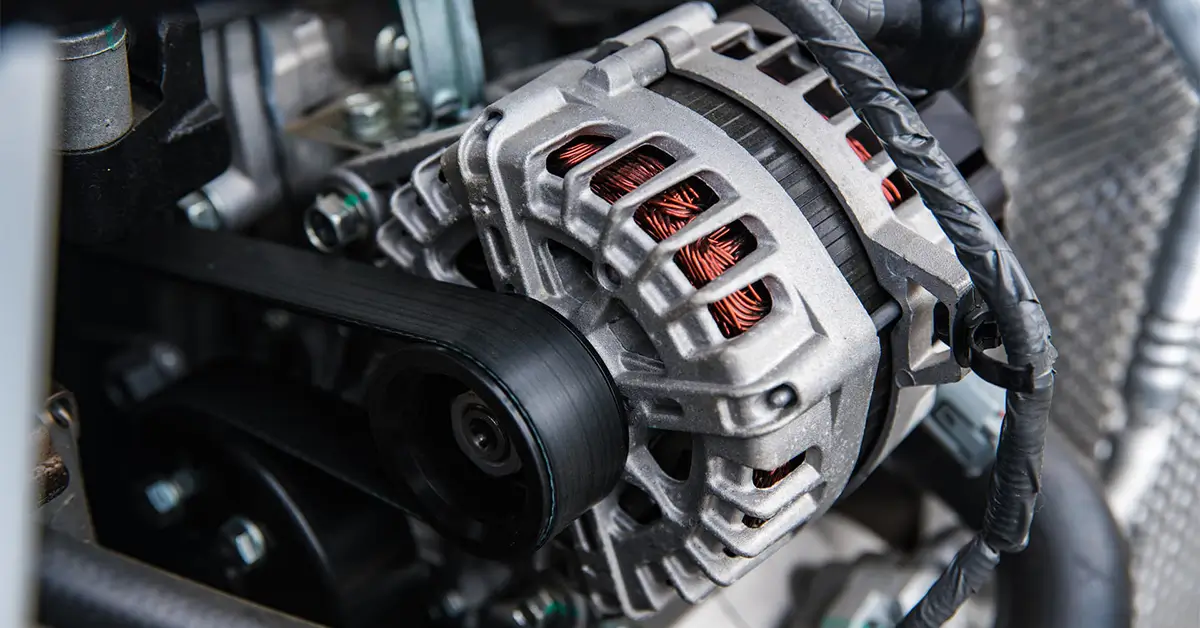

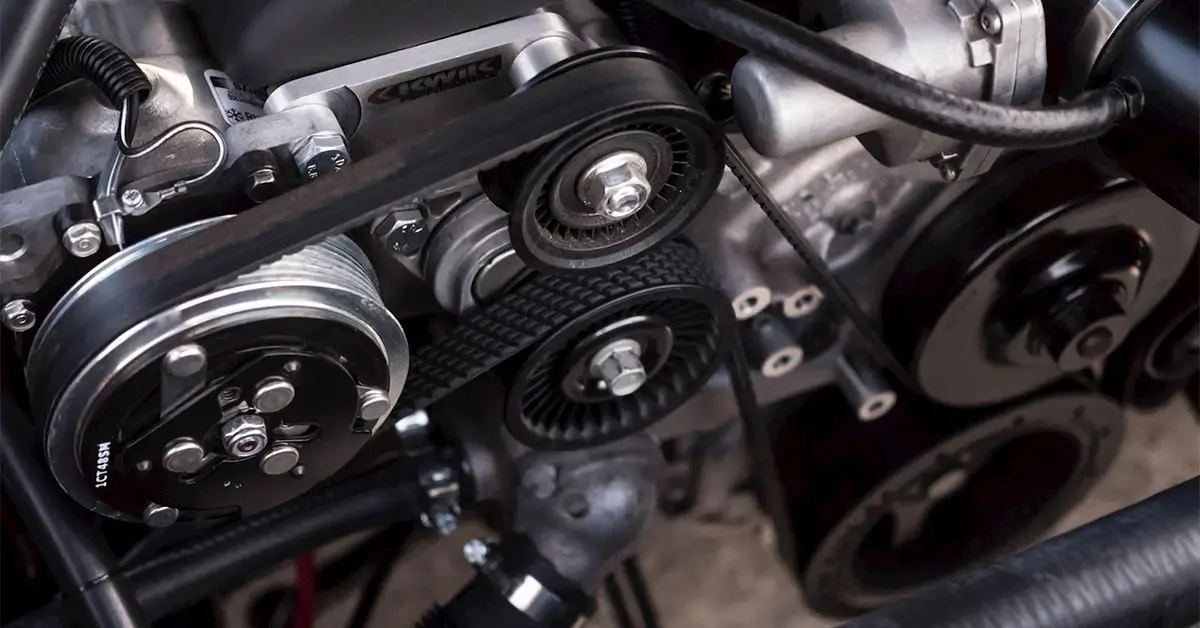

مراحل تعویض تسمه دینام و هرزگرد در کامیونها
گام ۱: آمادهسازی و ایمنسازی خودرو
کامیون، تریلی یا کامیونت را روی سطح صاف متوقف کنید، ترمز دستی را بکشید و چرخها را مهار کنید. برق اصلی باتری را قطع کنید تا از روشنشدن ناخواسته و آسیب برقی جلوگیری شود. اجازه دهید موتور کاملاً سرد شود و سپس کاور فن، محافظ تسمه و هر پوششی که جلوی دسترسی را میگیرد باز شود. نور کافی در محفظه موتور فراهم کنید و از دستکش و عینک ایمنی استفاده کنید.
گام ۲: نقشهبرداری از مسیر تسمه
پیش از بازکردن تسمه دینام، مسیر عبور آن روی پولیهای دینام، پمپ آب، پمپ هیدرولیک فرمان و کمپرسور کولر را ثبت کنید. اگر برچسب مسیر داخل محفظه موجود است، آن را مبنا قرار دهید؛ در غیر این صورت یک عکس واضح بگیرید یا مسیر را روی کاغذ رسم کنید. این کار هنگام نصب دوباره، از خطاهای چیدمان و پیچخوردگی تسمه جلوگیری میکند.
گام ۳: آزاد کردن کشش توسط سفتکن
برای شلکردن تسمه، بازوی سفتکن را در جهت مشخصشده حرکت دهید تا کشش آزاد شود. در مدلهای دارای سفتکن خودکار، بازو با نیروی فنر برمیگردد؛ مراقب انگشتان باشید. در کامیونهای قدیمی که سفتکن دستی دارند، پیچ قفل را باز و پیچ تنظیم را شل کنید تا تسمه آزاد شود. وقتی تسمه شل شد، آن را از روی پولیها خارج کنید.
گام ۴: بازبینی دقیق تسمه قدیمی
تسمه خارجشده را بررسی کنید: براقشدن سطح (لغزش)، ترکهای ریز، ریشریش شدن لبهها، کمعمقشدن شیارها و وجود براده لاستیکی نشاندهنده پایان عمر است. اگر شیارها شکل U به خود گرفتهاند یا اختلاف رنگ در بخشهایی دیده میشود، تسمه قابلیت انتقال نیروی یکنواخت را از دست داده است. وضعیت تسمه قدیمی سرنخی از سلامت سایر اجزا هم به شما میدهد.
گام ۵: بازرسی هرزگردها (قرقرههای راهنما)
هرزگردها را با دست بچرخانید؛ باید بیصدا، کوتاه و بدون لقی بچرخند. صدای زوزه، چرخشِ طولانی و آزاد، گیرکردن یا تاببرداشتن نشانه خرابی یاتاقان است. لبههای پولی هرزگرد را از نظر لبپَرشُدگی، ترک یا خوردگی بررسی کنید. هرزگرد معیوب باعث انحراف مسیر، سایش سریع تسمه و در نهایت پارگی میشود و باید تعویض گردد.
گام ۶: ارزیابی سفتکن تسمه
بازوی سفتکن را چند بار آرام حرکت دهید؛ حرکت باید نرم و یکنواخت باشد و بازگشت به نقطه کار طبیعی انجام شود. لرزش غیرعادی بازو در دور آرام، گیرکردن در بخشی از مسیر، لقی محوری یا نشتی و زنگزدگی در محور، نشانه خرابی است. در صورت ایراد، سفتکن را همزمان با تسمه تعویض کنید تا از باز و بست دوباره جلوگیری شود.
گام ۷: کنترل همراستایی پولیها
با یک خطکش فلزیِ بلند یا ابزار همراستاسنج، لبه پولیها را کنترل کنید. هرگونه کجی پایه دینام یا پمپها، یا قرارگیری مورب یک پولی، باعث سوتکشیدن و سایش تسمه میشود. پیچهای پایه تجهیزات را بازبینی و در صورت نیاز تنظیم کنید. شیار پولیها را با برس نرم و پاککننده غیرروغنی تمیز کنید تا آلودگی روی آن باقی نماند.
گام ۸: تعویض هرزگرد و سفتکن معیوب
پیچ هرزگرد یا سفتکن معیوب را باز کنید، نشیمنگاه را تمیز کرده و قطعه نو را جایگزین کنید. بستن پیچها را با گشتاور اعلام شده در دفترچه همان موتور انجام دهید تا از کجنشستن یا سفتشدن بیشازحد جلوگیری شود. در صورت تعویض سفتکن، وضعیت استاپها و بوشها را نیز بررسی کنید تا بازوی آن در محدوده درست باشد.
گام ۹: انتخاب تسمه مناسب
تسمه نو باید دقیقا با تعداد شیار، طول و عرض استاندارد همان موتور مطابقت داشته باشد. از تسمههای باکیفیت (لاستیک مقاوم در برابر حرارت و روغن) استفاده کنید و از خرید تسمههای بینامونشان که زود خشک یا کش میآیند پرهیز کنید. کد فنی روی تسمه قدیمی یا کاتالوگ سازنده موتور، مرجع انتخاب درست است.
گام ۱۰: جاگذاری و مسیردهی تسمه جدید
تسمه را طبق نقشه مسیر روی تمام پولیها بیندازید و بخشِ آخر را نزدیک پولی سفتکن بگذارید تا با آزادکردن بازو، تسمه بهسادگی روی جای خود بنشیند. دقت کنید تسمه روی همه شیارها درست نشسته باشد و هیچ نیمشیاری خالی نماند. سپس بازوی سفتکن را بهآرامی رها کنید تا کشش لازم برقرار شود و تسمه در وضعیت کار قرار گیرد.
گام ۱۱: کنترل نهاییِ نشستن تسمه و همراستایی
با چشم و دست، نشستن کامل تسمه در شیارها را بررسی کنید و یک دورِ دستیِ کوتاه به میللنگ بدهید (اگر امکانپذیر است) تا از صحیحبودن مسیر مطمئن شوید. لبه تسمه نباید از خط پولی بیرونزده باشد. هرگونه کجی یا بیرونزدگی نشان میدهد یکی از پولیها کثیف، کج یا تسمه روی شیار اشتباه افتاده است.
گام ۱۲: روشنکردن و تست اولیه
موتور را روشن کنید و درجا به صدای بخش جلوی موتور گوش دهید؛ صدای جیرجیر، سوت یا تقتق نباید وجود داشته باشد. چراغ هشدار شارژ نباید روشن بماند و فرمان باید نرم کار کند. دور موتور را چند بار افزایش دهید و رفتار تسمه را تماشا کنید؛ لرزش شدید بازوی سفتکن یا پرش تسمه، علامت مشکل در همراستایی یا خرابی سفتکن است.
گام ۱۳: آزمون زیر بار و پایش شارژ
برای اطمینان از عدم لغزش، چند مصرفکننده را همزمان روشن کنید (چراغها، کولر، بالابر هیدرولیک در کامیونتها) و به صدای تسمه گوش دهید. در صورت دسترسی، ولتاژ شارژ را اندازه بگیرید؛ نوسان غیرعادی یا افت محسوس زیر بار میتواند نشانه لغزش تسمه یا فشار ناکافیِ سفتکن باشد. بوی لاستیک سوخته هشدار جدیِ لغزش است و باید رفع شود.
گام ۱۴: تنظیم در مدلهای دارای سفتکن دستی
اگر خودرو سفتکن دستی دارد، پس از جاگذاری تسمه، پیچ تنظیم را تا رسیدن به کشش استاندارد سفت و سپس پیچ قفل را محکم کنید. معیار تجربیِ رایج: در میانه طولِ آزادِ تسمه، با فشار دست، انحراف اندک و کنترلشده (مثلا حدود یک سانتیمتر) قابل قبول است. پس از چند دقیقه کارکرد، کشش را دوباره چک و در صورت نیاز اصلاح کنید.
گام ۱۵: بازبینی پس از کارکرد اولیه
پس از یک سفر کوتاه یا حدود ۵۰ تا ۱۰۰ کیلومتر کارکرد، تسمه و پیچهای هرزگرد و سفتکن را بازبینی کنید. نشست اولیه ممکن است باعث تغییر جزئی کشش یا آزادشدن آلودگیهای باقیمانده شود. هرگونه صدای تازه، براده لاستیکی یا داغشدن غیرعادی اطراف پولیها باید بلافاصله بررسی و رفع شود.
گام ۱۶: توصیههای نگهداری برای ناوگان
در کامیون و تریلی که کارکرد سنگین دارند، بازدید ظاهری در هر سرویس روغن و بازبینی کامل هر ۸۰ تا ۱۰۰ هزار کیلومتر توصیه میشود. نگهداشتن یک تسمه یدکی با همان کد فنی و یک نقشه مسیر در کابین، در مواقع اضطراری کمک بزرگی است.

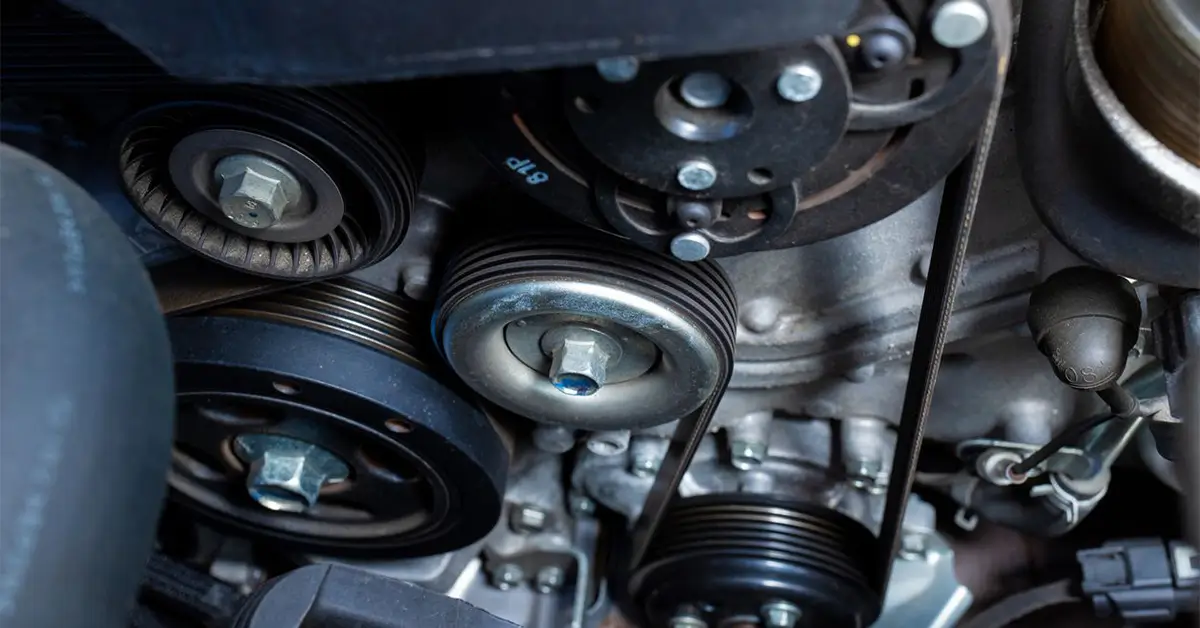

خطاهای رایج در تعویض تسمه کامیونها
یکی از اشتباههای متداول، تعویض تسمه بدون بررسی یا تعویض همزمان هرزگرد و سفتکن است. در حالیکه این دو قطعه نقش حیاتی در عملکرد تسمه دارند و اگر معیوب باشند، حتی تسمه نو نیز بهسرعت فرسوده خواهد شد. بسیاری از رانندگان تصور میکنند تنها با انداختن تسمه جدید مشکل برطرف میشود، در حالی که خرابی هرزگرد یا سفتکن علت اصلی پارگی تسمه در بسیاری از کامیونها و تریلیها است.
اشتباه دیگر، استفاده از تسمه غیراستاندارد یا نامتناسب با موتور است. تسمهای که طول یا تعداد شیارهای آن مطابق استاندارد نباشد، یا خیلی سفت نصب شود و یا بیش از حد شل باشد، نهتنها راندمان تجهیزات جانبی را کاهش میدهد بلکه فشار مضاعفی به یاتاقان دینام و پمپها وارد میکند. خطای دیگر، نصب نادرست تسمه روی پولیهاست؛ حتی یک شیار جابهجا بودن میتواند منجر به سایش سریع و صدای مداوم شود.

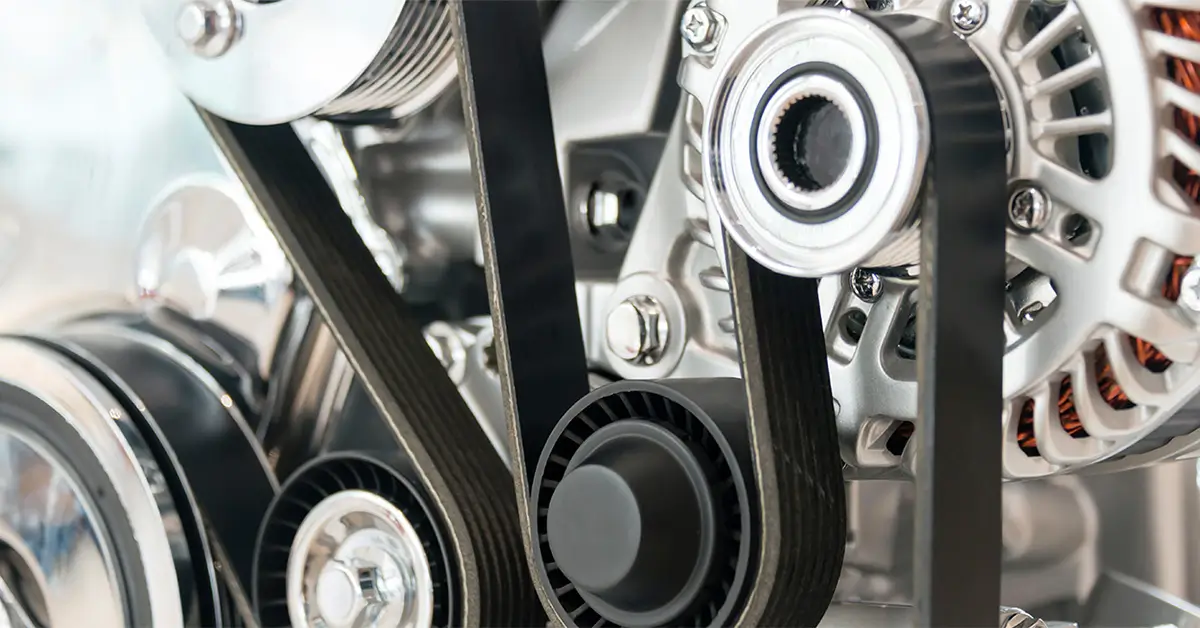

زمان مناسب برای تعویض تسمه و هرزگرد
زمان دقیق تعویض بسته به نوع کامیون و شرایط کاری متفاوت است، اما بهطور معمول تسمه دینام در خودروهای سنگین هر ۸۰ تا ۱۰۰ هزار کیلومتر باید بازبینی و در صورت وجود علائم، تعویض شود. در شرایط سخت کاری مانند ترافیک سنگین شهری، مسیرهای کوهستانی یا حمل بارهای بیش از حد مجاز، این زمان ممکن است کوتاهتر شود. توصیه میشود در هر سرویس دورهای کامیون یا تریلی، وضعیت تسمه، هرزگرد و سفتکن بازرسی شود تا از بروز خرابی ناگهانی جلوگیری گردد.
بهترین رویکرد، تعویض همزمان تسمه، هرزگرد و سفتکن است؛ زیرا این قطعات بهصورت یک مجموعه عمل میکنند و فرسودگی یکی میتواند عملکرد دیگری را مختل کند. با رعایت این زمانبندی، راننده و شرکتهای حملونقل میتوانند از توقفهای ناخواسته در جاده پیشگیری کرده و هزینههای جانبی تعمیرات را به حداقل برسانند.
جمعبندی و سخن نهایی
تسمه دینام و هرزگرد از اجزای کلیدی در سیستم موتور کامیون، تریلی و کامیونت هستند که سلامت آنها ارتباط مستقیم با عملکرد دینام، پمپ آب، پمپ هیدرولیک و حتی سیستم تهویه دارد. فرسودگی یا خرابی این قطعات میتواند باعث خواب خودرو شود و هزینههای زیادی به راننده یا شرکت حملونقل تحمیل کند. شناخت علائم فرسودگی مانند ترک، صداهای غیرعادی یا افت کارایی تجهیزات جانبی، نخستین قدم برای جلوگیری از خرابیهای ناگهانی است.
تعویض بهموقع تسمه دینام همراه با بررسی دقیق هرزگرد و سفتکن، نهتنها عمر مفید موتور را افزایش میدهد بلکه امنیت راننده و بار را نیز تضمین میکند. استفاده از تسمه استاندارد، رعایت مراحل صحیح نصب و پایش منظم در سرویسهای دورهای، بهترین راهکار برای پیشگیری از توقفهای پرهزینه در جاده است.
