قطعات پنوماتیک در خودروهای سنگین؛ معرفی اجزا و کاربردها

سیستم‌های پنوماتیک از اجزای حیاتی در خودروهای سنگین به شمار می‌روند. قطعات به‌کاررفته در این سیستم‌ها ضامن عملکرد صحیح و ایمن این خودروها به‌خصوص در زمان حمل بارهای سنگین است. در این مقاله می‌خواهیم بررسی کنیم که قطعات پنوماتیک دقیقا شامل چه اجزایی می‌شوند، چه نقشی در سیستم‌های حیاتی مثل ترمز و تعلیق دارند و چرا شناخت و نگهداری درست آن‌ها اهمیت بالایی دارد.

در بخش‌های دیگر این مقاله، به تفاوت سیستم‌های پنوماتیک و هیدرولیک می‌پردازیم، مدل‌های مختلف شیر و سوپاپ‌های پنوماتیکی را معرفی می‌کنیم، علائم خرابی آن‌ها را بررسی می‌کنیم و درنهایت راهنمایی‌هایی‌ ارزشمند برای خرید و افزایش عمر این قطعات ارائه خواهیم داد. اگر راننده کامیون هستید یا در حوزه نگهداری خودروهای سنگین فعالیت دارید، این راهنما می‌تواند در انتخاب درست و جلوگیری از خرابی‌های پرهزینه کمک‌تان کند.

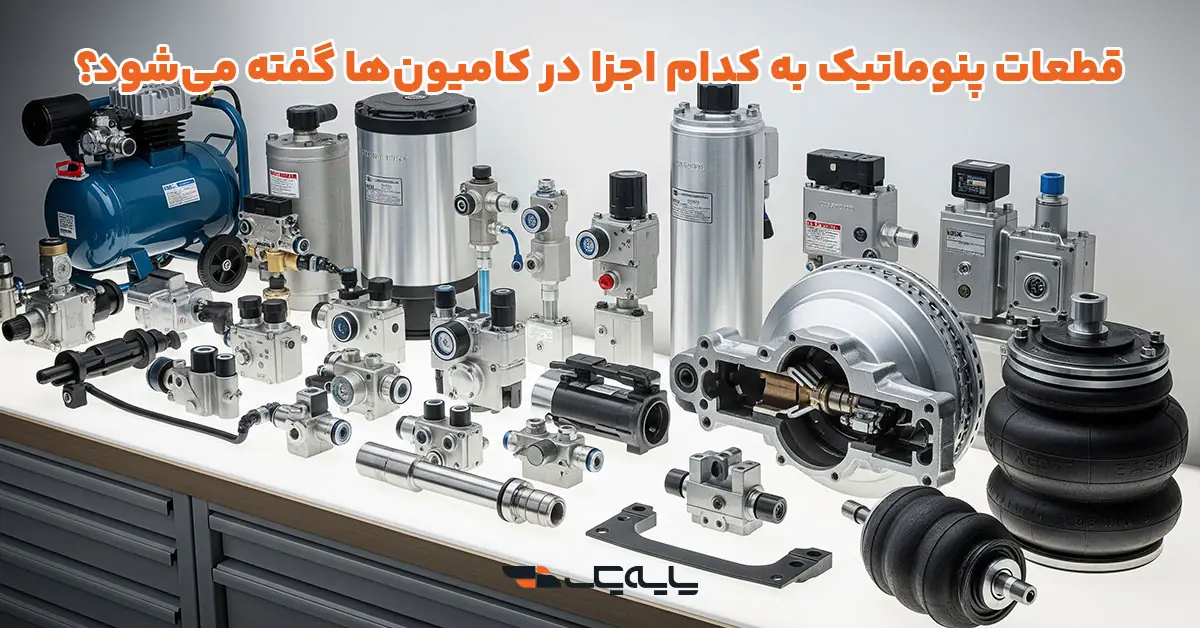

قطعات پنوماتیک به کدام اجزا در کامیون‌ها گفته می‌شود؟

سیستم پنوماتیک در کامیون‌ها مجموعه‌ای از قطعات است که با استفاده از فشار هوای فشرده وظایف مختلفی را انجام می‌دهند. مهم‌ترین قطعات این سیستم شامل کمپرسور هوا، تانک ذخیره باد، شیرهای کنترل، سوپاپ‌های توزیع، لوله‌ها و اتصالات پنوماتیکی هستند. این اجزا معمولا در سیستم ترمز بادی، سیستم تعلیق پنوماتیک و بعضی از مکانیزم‌های جانبی مثل بازوی اتوماتیک در تریلرها کاربرد دارند. به‌دلیل فشار بالا و حساسیت عملکرد، این قطعات باید کاملا استاندارد و باکیفیت طراحی شده باشند تا از نشت هوا یا افت فشار در سیستم جلوگیری کنند. در کامیون‌های امروزی، بسیاری از فرایندها، از عملکرد ترمز گرفته تا تنظیم ارتفاع کابین و اتصال به تریلر توسط سیستم‌های بادی یا همان پنوماتیکی انجام می‌شود.

در سیستم ترمز بادی کامیون‌ها، شیر ترمز اصلی، سوپاپ چهارمداره، شیر اتوماتیک و شیر کاهنده از جمله قطعات کلیدی هستند که مستقیما با هوای فشرده کار می‌کنند. در سیستم تعلیق نیز کیسه‌های هوای تعلیق، شیر تنظیم ارتفاع و لوله‌های مسیر باد نقش مهمی در حفظ تعادل و نرمی حرکت دارند. همچنین در درب‌های پنوماتیکی، بوق بادی و حتی سیستم‌های کنترل تریلرها از انواع شیر و سوپاپ پنوماتیک استفاده می‌شود. بنابراین عبارت «قطعات پنوماتیک» در کامیون‌ها طیف وسیعی از اجزای کوچک و بزرگ را در برمی‌گیرد که در مجموع به بهبود ایمنی، پایداری و عملکرد خودرو کمک می‌کنند.

اهمیت قطعات پنوماتیک در سیستم‌های خودروهای سنگین

قطعات پنوماتیک نقش اساسی در افزایش ایمنی و بهبود عملکرد خودروهای سنگین ایفا می‌کنند. در سیستم ترمز بادی، وجود فشار هوای کافی و عملکرد دقیق سوپاپ‌ها و شیرها برای توقف ایمن کامیون حیاتی است. اگر یکی از اجزای این سیستم دچار خرابی یا نشتی شود، کل عملکرد ترمز مختل شده و خطر جدی برای راننده و دیگران ایجاد می‌کند. همچنین در مسیرهای سرازیری یا مرطوب، سیستم پنوماتیک کمک می‌کند ترمز به‌صورت یکنواخت و کنترل‌شده عمل کند. به همین دلیل، کامیون‌هایی مثل Mercedes-Benz Actros یا MAN TGX از پنوماتیک‌های چندمرحله‌ای با ایمنی بالاتر استفاده می‌کنند.

در کنار ترمز، سیستم تعلیق بادی نیز با اتکا به قطعات پنوماتیک مثل کیسه باد، شیر کنترل ارتفاع و سوپاپ تنظیم فشار، راحتی و ثبات حرکت را تضمین می‌کند. این سیستم باعث کاهش لرزش در کابین، توزیع یکنواخت وزن بار و محافظت از محورهای عقب و جلو می‌شود. همچنین در بارگیری و تخلیه، برخی کامیون‌ها از سیستم پنوماتیک برای تنظیم ارتفاع شاسی بهره می‌برند. در نتیجه می‌توان گفت سیستم‌های پنوماتیک، نه‌تنها موجب ایمنی بیشتر، بلکه باعث کاهش استهلاک و افزایش عمر مفید خودروهای سنگین نیز می‌شوند.

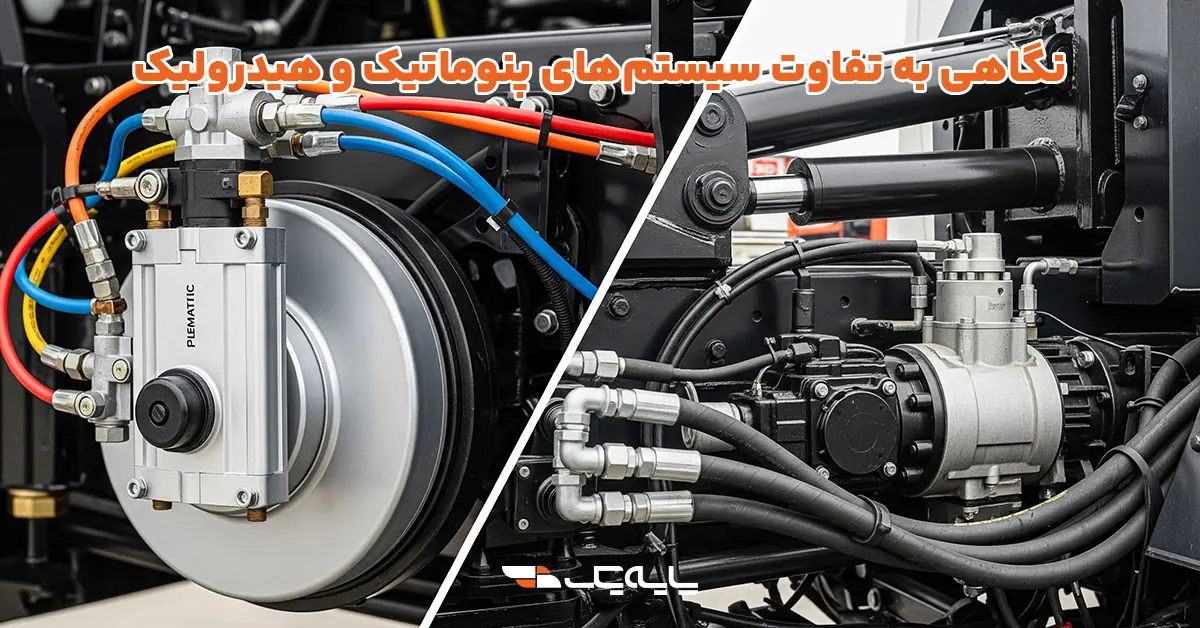

نگاهی به تفاوت سیستم‌های پنوماتیک و هیدرولیک

سیستم‌های پنوماتیک و هیدرولیک هر دو برای انتقال نیرو و انجام عملیات مکانیکی در کامیون‌ها استفاده می‌شوند، اما تفاوت‌های مهمی در ساختار و عملکرد دارند. سیستم پنوماتیک از هوای فشرده برای ایجاد نیروی مورد نیاز بخش‌های مختلف استفاده می‌کند، در حالی که سیستم هیدرولیک با استفاده از روغن تحت فشار عمل می‌کند. به همین دلیل پنوماتیک سبک‌تر، سریع‌تر و مناسب‌تر برای عملیات‌هایی است که نیاز به واکنش سریع دارند؛ از جمله آن می‌توان به ترمزگیری یا تنظیم تعلیق اشاره کرد. در مقابل، هیدرولیک برای عملیات‌هایی با نیاز به نیروی بالا مثل جک بالابر و سیستم فرمان سنگین مناسب‌تر است.

از نظر نگهداری، قطعات پنوماتیکی نسبت به سیستم‌های هیدرولیکی ساده‌تر و کم‌هزینه‌تر هستند. چرا که در پنوماتیک نشت هوا معمولا خطر کمتری دارد، اما در هیدرولیک نشت روغن ممکن است باعث خرابی اجزای دیگر شود. همچنین پنوماتیک نسبت به دمای محیط مقاوم‌تر است و عملکرد پایدارتری در شرایط سرد یا مرطوب دارد. با این حال، دقت و توان سیستم هیدرولیک بیشتر بوده و در ماشین‌آلات سنگین و جرثقیل‌ها کاربرد گسترده‌تری دارد. انتخاب بین این دو سیستم به نوع کاربرد، اولویت سرعت یا قدرت و شرایط کاری بستگی دارد.

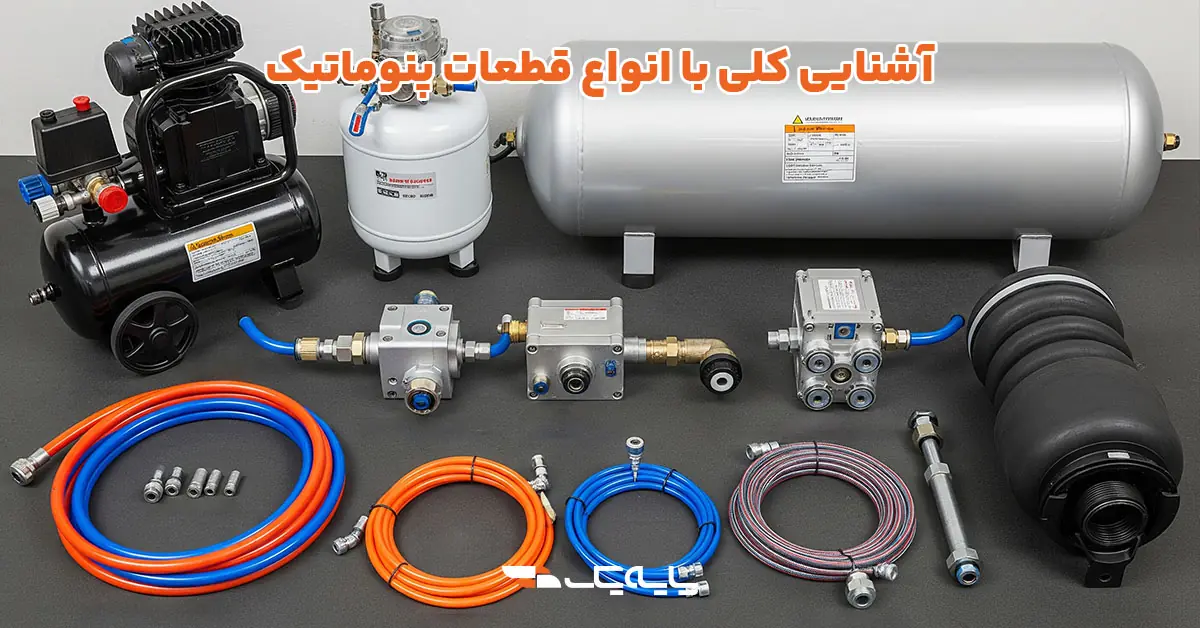

آشنایی کلی با انواع قطعات پنوماتیک

همان‌طورکه گفتیم، سیستم پنوماتیک در خودروهای سنگین شامل مجموعه‌ای از قطعات متنوع است که هرکدام وظیفه مشخصی در انتقال، تنظیم یا ذخیره‌سازی هوای فشرده دارند. انتخاب و نگهداری درست این قطعات تاثیر مستقیمی بر عملکرد سیستم‌های حیاتی مثل ترمز بادی، تعلیق و کنترل دارد. در ادامه، مهم‌ترین قطعات پنوماتیکی کامیون‌ها را معرفی می‌کنیم و نقش هرکدام را به‌طور خلاصه بررسی خواهیم کرد.

کمپرسور باد

کمپرسور وظیفه تولید هوای فشرده را بر عهده دارد و به نوعی قلب تپنده سیستم پنوماتیک است. این قطعه معمولا انرژی مورد نیاز خود را از موتور اصلی کامیون تامین می‌کند. به این شکل که در زمان روشن بودن موتور، کمپرسور نیز فعال است و هوا را به درون تانک هوا پمپاژ می‌کند. عملکرد نادرست کمپرسور می‌تواند باعث افت فشار ناگهانی در سیستم ترمز شود. در بسیاری از مدل‌های ولوو FH و اسکانیا، از کمپرسورهای دو مرحله‌ای با راندمان بالا استفاده می‌شود. این قطعه باید به‌صورت دوره‌ای سرویس شود تا از روغن‌زدگی یا ایجاد رطوبت در مدار جلوگیری شود.

مخزن یا تانک باد

این مخزن، هوا را پس از فشرده‌سازی توسط کمپرسور نگه می‌دارد و فشار پایدار را برای سیستم فراهم می‌کند. تانک‌ها معمولا چندگانه و با حجم متفاوت در زیر شاسی کامیون نصب می‌شوند. وجود آب و بخار در این مخازن می‌تواند باعث یخ‌زدگی یا خوردگی شود. بسیاری از کامیون‌های روز و استاندارد از تانک‌های آلومینیومی یا ضدزنگ استفاده می‌کنند. تخلیه منظم این مخازن برای عملکرد ایمن سیستم الزامی است.

سوپاپ چهارمداره

این سوپاپ نقش توزیع هوای فشرده به بخش‌های مختلف خودرو را دارد؛ از جمله مدار جلو، مدار عقب، ترمز دستی و تریلر. درصورت افت فشار در یکی از مدارها، سوپاپ چهارمداره از عملکرد بدون مشکل دیگر مدارها محافظت می‌کند. این قطعه برای ایمنی ترمزها حیاتی است و خرابی آن می‌تواند منجر به ازکارافتادن کل سیستم ترمز شود. طراحی آن به‌گونه‌ای است که امکان تعویض و تعمیر راحت‌تری داشته باشد. یکی از بهترین برندهای این قطعه WABCO است که در بسیاری از کامیون‌های باکیفیت استفاده می‌شود.

شیر کنترل فشار (رگلاتور)

این شیر وظیفه کنترل و محدود کردن فشار هوا در مسیرهای خاص را دارد تا از آسیب‌دیدن قطعات پنوماتیکی جلوگیری شود. معمولا در نزدیکی کمپرسور یا ورودی هر مدار نصب می‌شود. در شرایطی مثل سرد شدن بیش‌ازحد هوا یا نشت مدار، رگلاتور فشار اضافی را تخلیه می‌کند. دقت در کالیبراسیون این شیر اهمیت بالایی دارد. کامیون‌های جدید معمولا از شیرهایی با سنسور الکترونیکی برای عملکرد دقیق‌تر استفاده می‌کنند.

شیر تخلیه اتوماتیک

این قطعه در انتهای مخازن باد نصب می‌شود و وظیفه خارج‌کردن رطوبت و ذرات آلوده از هوای ذخیره‌شده را دارد. تخلیه خودکار مانع از یخ‌زدگی مدار در زمستان می‌شود و عمر مخزن را افزایش می‌دهد. خرابی این شیر ممکن است باعث تجمع آب در مخزن و اختلال در عملکرد ترمز شود. در برخی برندها مانند Benz Actros از شیرهای الکترونیکی اتومات با قابلیت زمان‌بندی استفاده می‌شود. بازبینی منظم این قطعه برای عملکرد صحیح حیاتی است.

لوله و شیلنگ پنوماتیک

این اجزا نقش انتقال هوا بین قطعات مختلف سیستم را دارند و باید مقاوم به فشار، دما و شرایط محیطی باشند. معمولا از پلاستیک تقویت‌شده یا لاستیک مقاوم ساخته می‌شوند و با رنگ‌های مشخص، مدارهای مختلف را از هم متمایز می‌کنند. در صورت ترک‌خوردگی یا نشتی در هریک از این قطعات، عملکرد کل سیستم تحت تاثیر قرار می‌گیرد. در خودروهای صنعتی سنگین، رعایت استاندارد DIN برای این لوله‌ها الزامی است. بررسی دوره‌ای سلامت آن‌ها بخش مهمی از برنامه نگهداری کامیون‌ها است.

کیسه باد تعلیق

در سیستم تعلیق بادی، کیسه‌های هوا نقش کمک‌فنر را دارند و وظیفه جذب ضربه و تنظیم ارتفاع خودرو را ایفا می‌کنند. این قطعات با ورود و خروج هوا، سطح سواری را بسته به بار تنظیم می‌کنند. خرابی کیسه باد باعث لرزش شدید، کاهش کنترل خودرو و افزایش استهلاک محورها می‌شود. کامیون‌هایی مثل DAF XF از کیسه‌های چندلایه مقاوم با عمر مفید بالا بهره می‌برند. بازبینی آن‌ها به‌ویژه قبل از مسیرهای طولانی ضروری است.

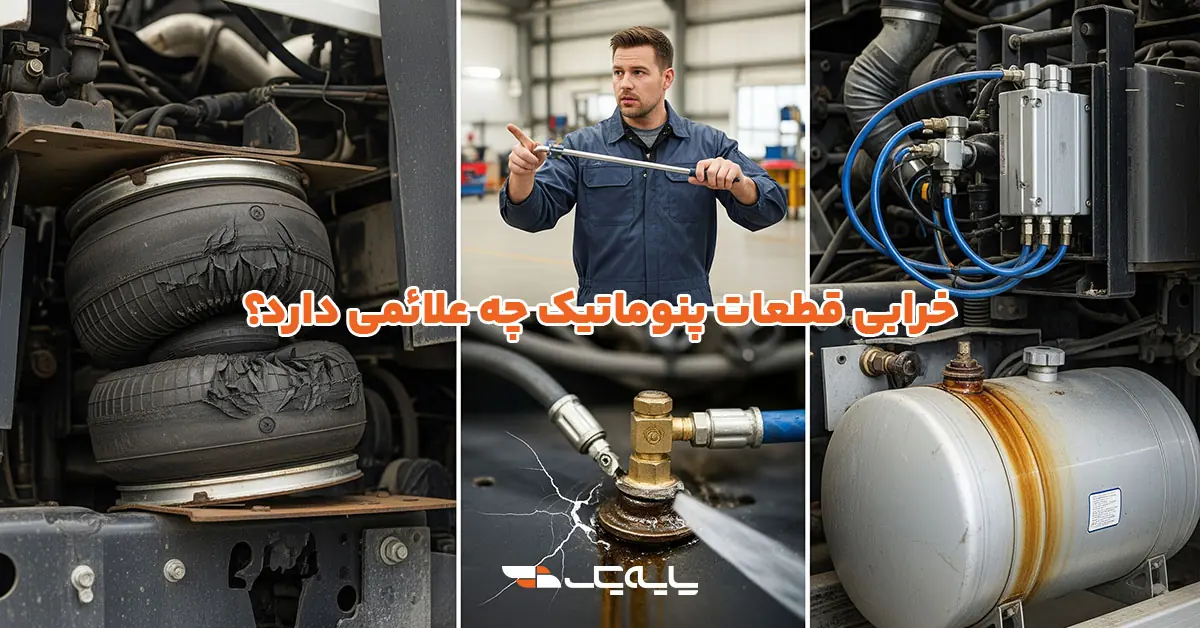

خرابی قطعات پنوماتیک چه علائمی دارد؟

خرابی در سیستم پنوماتیک بیشتر به شکل افت فشار، عملکرد نامنظم یا تاخیر در پاسخ سیستم‌ها خودش را نشان می‌دهد. این اختلالات می‌توانند هم در ترمز، هم در تعلیق و هم در تجهیزات جانبی مثل شیرهای کنترل یا بوق بادی ایجاد شوند. از آنجایی که قطعات پنوماتیک در هماهنگی کامل با یکدیگر عمل می‌کنند، خرابی یک قطعه ممکن است عملکرد کل سیستم را مختل کند. نشتی هوا، صدای غیرعادی، کاهش قدرت ترمز یا ارتفاع نامتعادل کامیون، همه می‌توانند از نشانه‌های خرابی در یکی از اجزای پنوماتیکی باشند. در جدول زیر، رایج‌ترین علائم خرابی مهم‌ترین قطعات در این سیستم آورده شده است:

راهنمای خرید قطعات پنوماتیک برای کامیون

در خرید قطعات پنوماتیک، اولین نکته تناسب دقیق قطعه با مدل و نوع سیستم خودرو است. هر کامیون بسته به برند، نوع ترمز، سیستم تعلیق یا امکانات جانبی ممکن است به قطعات خاصی نیاز داشته باشد. بنابراین، مشورت با مکانیک یا فروشنده تخصصی برای جلوگیری از خرید اشتباه ضروری است.

نکته بعدی توجه به استانداردهای فنی و برند سازنده است؛ قطعاتی با تاییدیه CE، DIN یا ISO معمولا کیفیت و دوام بیشتری دارند و در برابر فشار یا نوسان دما مقاومت بالاتری از خود نشان می‌دهند.

همچنین انتخاب قطعاتی با خدمات پس از فروش معتبر، ضمانت‌نامه و امکان تعویض یا تعمیر، ریسک خرابی‌های زودهنگام را کاهش می‌دهد. قطعات ارزان‌قیمت و غیراستاندارد ممکن است در ظاهر مشابه باشند اما در عملکرد دچار نشتی و یا خرابی زودرس شوند.

برندهای شناخته‌شده‌ای مانند WABCO، Knorr-Bremse، Haldex یا برندهای باکیفیت داخلی گزینه‌های مطمئن‌تری هستند. در نهایت، هنگام خرید به اصالت کالا، سریال‌نامبر حک‌شده روی بدنه و مطابقت کد قطعه با دفترچه راهنمای خودرو توجه ویژه داشته باشید تا از تطابق و ایمنی کامل اطمینان حاصل کنید.

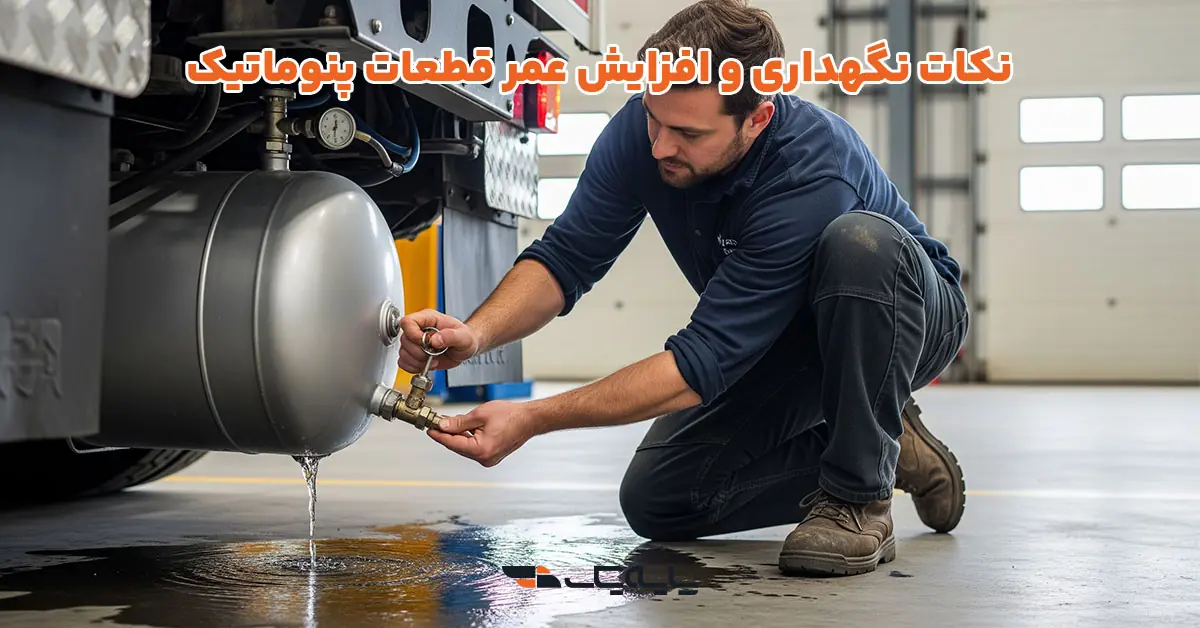

نکات نگهداری و افزایش عمر قطعات پنوماتیک

برای افزایش عمر مفید قطعات پنوماتیک، بازبینی منظم و نگهداری پیشگیرانه اهمیت زیادی دارد. اولین قدم، بررسی وضعیت کمپرسور و تخلیه منظم مخزن‌های باد است تا از تجمع رطوبت و ذرات آلودگی جلوگیری شود. در سیستم‌های جدید، استفاده از شیرهای تخلیه اتوماتیک کمک زیادی به این موضوع می‌کند.

همچنین بررسی سلامت شیلنگ‌ها و اتصالات از نظر نشتی، ساییدگی یا ترک‌خوردگی باید به‌صورت ماهانه انجام شود، این بررسی و مراقبت به‌ویژه در شرایط آب‌وهوایی مرطوب یا دارای نوسان زیاد دما و تردد در جاده‌های ناهموار باید با دقت بیشتری انجام شود.

برای قطعات حساس مثل سوپاپ‌ها و شیرهای کنترلی، استفاده از هوای تمیز و بدون روغن توصیه می‌شود، زیرا ذرات چرب یا آلاینده می‌توانند عملکرد دقیق آن‌ها را مختل کنند. در صورت نصب کیسه‌های باد تعلیق، اطمینان از تنظیم ارتفاع صحیح و عدم بارگذاری بیش‌ازحد روی محورها می‌تواند عمر آن‌ها را افزایش دهد.

بسیاری از تولیدکنندگان پیشنهاد می‌کنند که قطعات اصلی پنوماتیکی هر ۸ تا ۱۲ ماه یک‌بار سرویس یا تست عملکرد شوند. پایش منظم فشار سیستم با گیج دقیق نیز می‌تواند نشانه‌های اولیه خرابی را قبل از بروز مشکل جدی نمایان کند.

نتیجه آنچه درباره قطعات بادی گفتیم

قطعات پنوماتیک در خودرو سنگین، یکی از پایه‌های اصلی عملکرد ایمن و پایدار سیستم‌هایی مثل ترمز بادی، تعلیق و کنترل تجهیزات جانبی هستند. از کمپرسور و مخزن باد گرفته تا سوپاپ‌ها، شیرها و کیسه‌های هوا، هرکدام نقش خاصی در کارکرد هماهنگ این سیستم‌ها دارند.

خرابی هر قطعه می‌تواند ایمنی و کارایی کلی خودرو را مختل کند، بنابراین شناخت علائم خرابی، خرید قطعات از منابع معتبر و انجام نگهداری منظم برای جلوگیری از هزینه‌های سنگین و خوابیدن‌های طولانی و ناگهانی ضروری است. با آگاهی از این موارد، می‌توان عمر قطعات را افزایش داد و از عملکرد بهینه کامیون در شرایط سخت جاده‌ای اطمینان حاصل کرد.
