هواگیری و سرویس مدار ترمز تریلر (دو مداره)؛ تست نشت و عملکرد

سیستم ترمز بادی قلب ایمنی در کامیون‌ها، کشنده‌ها و تریلرهاست. این سامانه با استفاده از فشار هوای فشرده، نیروی لازم برای توقف وسیله نقلیه‌های سنگین را تأمین می‌کند و بر خلاف ترمزهای هیدرولیکی، به‌دلیل پایداری در فشارهای بالا و قابلیت اطمینان، در ناوگان‌های سنگین به‌صورت استاندارد مورد استفاده قرار می‌گیرد.

هرگونه نشت، رطوبت یا اختلال در مدار ترمز بادی می‌تواند منجر به کاهش فشار سیستم و در نتیجه ازکارافتادن ترمز شود. به همین دلیل، سرویس دوره‌ای و هواگیری صحیح یکی از ضروری‌ترین اقدامات نگهداری در تریلرها و کشنده‌ها به‌شمار می‌رود. در این مقاله از پایه یک، به‌صورت گام‌به‌گام به بررسی اصول سرویس، هواگیری و تست عملکرد مدار دوگانه ترمز تریلر می‌پردازیم.

یکی از تفاوت‌های مهم سیستم‌های بادی با سامانه‌های هیدرولیکی، وجود مدارهای مجزا برای تأمین و کنترل فشار است. این تفکیک موجب می‌شود در صورت خرابی یا نشتی در یک مدار، مدار دیگر بتواند بخشی از عملکرد ترمز را حفظ کند. همچنین، ساختار چندمداره باعث افزایش ایمنی در مسیرهای طولانی و شرایط کاری سخت می‌شود. فهم دقیق این اجزا و روش‌های نگهداری آن‌ها، برای هر راننده یا تعمیرکار کامیون ضروری است تا از بروز خطرات احتمالی پیشگیری شود.

آشنایی با مدار دوگانه ترمز تریلر

در سیستم ترمز تریلرهای بادی، هوا از کمپرسور کشنده تأمین می‌شود و از طریق دو خط ارتباطی اصلی به تریلر می‌رسد. خط قرمز یا supply line وظیفه پرکردن مخزن هوای تریلر را بر عهده دارد، در حالی‌که خط آبی یا control line فشار لازم برای اعمال ترمز را منتقل می‌کند. این دو مدار به‌صورت مستقل اما هماهنگ عمل می‌کنند.

در حالت عادی، خط قرمز همواره تحت فشار ثابت است تا در صورت نیاز، مدار اضطراری بتواند از آن استفاده کند. خط آبی تنها هنگام فشردن پدال ترمز فعال می‌شود و مقدار فشار ارسالی آن قدرت ترمزگیری را تعیین می‌کند.

هنگامی‌که هر دو مدار در وضعیت نرمال باشند، فشار هوای یکنواخت در سراسر مدار تریلر برقرار است و ترمزها آزادند. اگر خط قرمز دچار نشت یا جدایی شود، مدار اضطراری فعال شده و ترمز فنری تریلر را قفل می‌کند تا از حرکت ناگهانی جلوگیری شود. این طراحی هوشمند به‌گونه‌ای انجام شده که حتی در صورت جدا شدن تریلر از کشنده، فشار ذخیره‌شده در مخزن، ترمزها را به سرعت فعال کند. این اصل در استانداردهای جهانی مانند FMVSS 121 و مقررات ECE R13 به‌عنوان الزام ایمنی تعریف شده است.

اجزای اصلی سیستم ترمز بادی تریلر

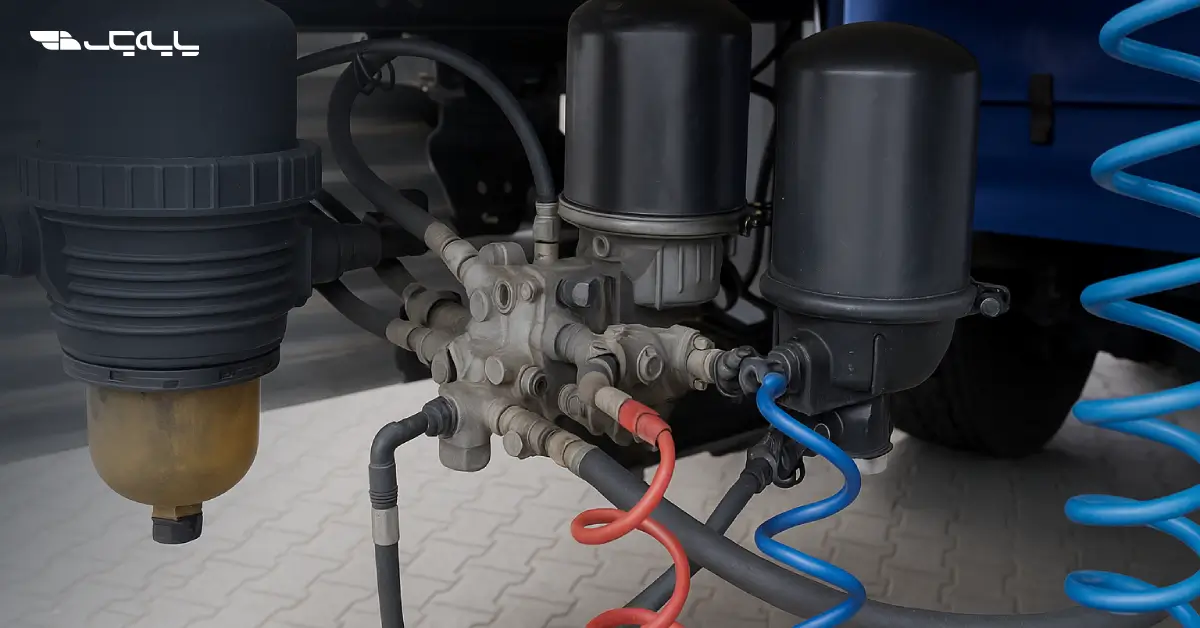

سیستم ترمز بادی تریلر از چند بخش اصلی تشکیل شده که هماهنگی میان آن‌ها، عملکرد ایمن را تضمین می‌کند. نخستین بخش کمپرسور هوا است که روی موتور کشنده نصب شده و با فشرده‌سازی هوا، منبع انرژی سیستم را تأمین می‌کند. این هوا از طریق خشک‌کن هوا (Air Dryer) عبور می‌کند تا رطوبت و ذرات روغن حذف شوند. سپس توسط شیر محافظ چهارمداره به‌صورت مجزا در مخازن ذخیره هوای مدار اصلی و اضطراری توزیع می‌شود. در تریلر، این مخازن معمولاً روی شاسی نصب هستند و از طریق اتصالات red coupling و blue coupling به تراکتور متصل می‌شوند.

پس از ذخیره‌سازی هوا، کنترل عمل ترمز توسط شیر کنترل تریلر (Trailer Control Valve) انجام می‌شود که فشار دریافتی از پدال ترمز کشنده را به محفظه‌های ترمز (Brake Chambers) منتقل می‌کند. هر محفظه ترمز دارای دو بخش است: بخش سرویس برای اعمال ترمز معمولی و بخش فنری برای ترمز اضطراری. بازبینی و سرویس دوره‌ای این اجزا، به‌ویژه شیلنگ‌ها، والوها و خشک‌کن هوا، اهمیت حیاتی دارد؛ زیرا هرگونه نشت یا آلودگی در مدار می‌تواند عملکرد کل سیستم را مختل کند و منجر به قفل‌نشدن یا ازکارافتادن ترمز تریلر شود.

اصول هواگیری (Bleeding) در سیستم‌های بادی

برخلاف سیستم‌های هیدرولیکی، هدف از هواگیری در ترمز بادی، خارج کردن هوای آزاد یا رطوبت جمع‌شده از مخازن است، نه حباب‌های داخل مایع ترمز. در طی کارکرد روزانه، مقداری بخار آب به‌علت تراکم هوا در مخزن ته‌نشین می‌شود که در صورت تخلیه‌نشدن، ممکن است در دمای پایین یخ بزند و مسیر جریان هوا را مسدود کند. برای جلوگیری از این مسئله، در انتهای هر مخزن تخلیه، شیر تخلیه دستی یا خودکار (Drain Valve) نصب شده است که باید به‌طور منظم باز و تخلیه شود.

در سیستم‌های مدرن، خشک‌کن‌های اتوماتیک مانند مدل‌های Bendix AD-IS یا WABCO SS1200، در هر چرخه‌ی شارژ کمپرسور، رطوبت را به‌صورت خودکار دفع می‌کنند. با این حال، سرویس دستی و هواگیری مخزن هر چند روز یک‌بار (به‌ویژه در آب‌وهوای مرطوب یا پس از شست‌وشوی زیر شاسی) توصیه می‌شود. هنگام هواگیری، باید اطمینان حاصل شود که فشار سیستم تخلیه شده و کار در محیط ایمن انجام می‌گیرد، زیرا تخلیه ناگهانی هوای پرفشار می‌تواند خطرناک باشد. نتیجه‌ی این عملیات، عملکرد نرم‌تر شیرها و افزایش عمر کمپرسور و محفظه‌های ترمز است.

سرویس دوره‌ای مدار ترمز بادی تریلر

سرویس منظم مدار ترمز بادی، یکی از مهم‌ترین اقدامات پیشگیرانه برای حفظ ایمنی در تریلر و کامیون است. در این سرویس باید تمامی مسیرهای انتقال هوا از کمپرسور تا محفظه‌های ترمز بازبینی شوند. بررسی سلامت شیلنگ‌ها، بست‌ها، والوها و اتصالات بین تراکتور و تریلر ضروری است، زیرا کوچک‌ترین نشتی در یکی از خطوط می‌تواند فشار کلی سیستم را کاهش دهد.

تمیزکاری یا تعویض فیلتر خشک‌کن هوا نیز نقش مهمی در جلوگیری از ورود رطوبت و ذرات روغن دارد. در شرایط آب‌وهوایی سرد، تجمع رطوبت در مدار می‌تواند باعث یخ‌زدگی والوها و اختلال در ترمز اضطراری شود.

علاوه بر این، باید فشار خروجی کمپرسور با فشارسنج کنترل شود تا از عملکرد صحیح سوپاپ‌های محافظ اطمینان حاصل گردد. ترمزهای چرخ نیز باید از نظر وضعیت محفظه‌ها، فنرهای بازگشت و نشتی هوا از پشت دیافراگم بررسی شوند. بازدید چشمی زیر شاسی و گوش دادن به صدای نشتی در حالت کارکرد موتور، یکی از ساده‌ترین و مؤثرترین روش‌های تشخیص عیب است. توصیه می‌شود در هر سرویس دوره‌ای، تمامی والوهای کنترل و سوپاپ‌های اطمینان با محلول آب‌وصابون بررسی شوند تا نشتی‌های ریز نیز مشخص گردد.

روش انجام تست نشت (Leakage Test)

برای اطمینان از سلامت کامل مدار ترمز، باید آزمون نشت طبق استانداردهای بین‌المللی انجام شود. ابتدا سیستم را تا فشار کاری کامل (معمولاً حدود ۸۵۰ تا ۹۰۰ کیلوپاسکال) شارژ می‌کنند، سپس موتور را خاموش کرده و ترمز پارک را آزاد می‌گذارند. در این حالت، عقربه فشارسنج‌ها باید ثابت بمانند. اگر فشار در هر مدار بیش از ۲۰ تا ۳۰ کیلوپاسکال در دقیقه افت کند، به معنی وجود نشت غیرمجاز است. مرحله بعد شامل فشردن پدال ترمز سرویس برای فعال‌سازی کامل مدار کنترل است؛ در این وضعیت، افت فشار مجاز حداکثر ۳۰ تا ۴۰ کیلوپاسکال در دقیقه است.

در خودروهای ترکیبی تراکتور و تریلر، این آزمون باید برای هر دو مدار تأمین و کنترل به‌صورت جداگانه انجام شود. علاوه‌بر فشارسنج، بررسی دستی با کف صابون روی اتصالات می‌تواند نشتی‌های جزئی را آشکار کند. در سیستم‌هایی که مجهز به حسگرهای دیجیتال فشار هستند، نرم‌افزار تشخیص خطا افت فشار را به‌صورت هشدار روی نمایشگر کابین نشان می‌دهد. در نهایت، در صورت مشاهده افت بیش از حد مجاز، محل نشتی باید شناسایی و قطعه معیوب تعویض گردد تا از فعال‌شدن ناخواسته ترمز اضطراری جلوگیری شود.

تست عملکرد مدار کنترل و مدار اضطراری

آزمون عملکردی، بخش پایانی فرایند سرویس ترمز است و هدف از آن بررسی واکنش سیستم در شرایط واقعی است. در مدار کنترل، راننده باید هنگام فشردن پدال ترمز، تأخیر زمانی بین اعمال فشار و واکنش ترمز چرخ‌ها را اندازه‌گیری کند. این زمان در سیستم سالم نباید از نیم ثانیه بیشتر باشد. همچنین پس از رهاکردن پدال، ترمز باید سریع آزاد شود تا از گرم‌شدن لنت‌ها جلوگیری شود. بررسی متوازن بودن فشار در هر محور نیز اهمیت دارد، زیرا ناهماهنگی در فشار بین محورهای جلو و عقب می‌تواند باعث انحراف تریلر در زمان ترمزگیری شود.

در مدار اضطراری، آزمون با قطع موقت خط تأمین (supply line) انجام می‌شود. به‌محض قطع فشار در این مدار، ترمز فنری تریلر باید به‌طور خودکار فعال شود. این ویژگی تضمین می‌کند که در صورت جداشدن تریلر از کشنده یا پارگی شیلنگ، خودرو متوقف شود. پس از برقراری مجدد فشار، ترمز اضطراری باید بدون تأخیر آزاد شود. بررسی عملکرد صحیح شیرهای محافظ و سوپاپ‌های کنترل در این مرحله حیاتی است، زیرا هرگونه تأخیر در پاسخ‌دهی آن‌ها می‌تواند باعث قفل‌نشدن ترمزها یا کاهش کنترل راننده در شرایط بحرانی شود.

نشانه‌های خرابی یا نیاز به سرویس در سیستم ترمز بادی

علائم خرابی سیستم ترمز بادی معمولاً در قالب تغییرات محسوس در رفتار کامیون یا تریلر بروز می‌کنند. یکی از نخستین نشانه‌ها، افت مکرر فشار در مخازن هوا است که اغلب ناشی از نشت در شیلنگ‌ها یا والوهای کنترل است. صدای دائمی خروج هوا از زیر شاسی یا اطراف اتصالات نیز نشانه‌ای واضح از وجود نشتی محسوب می‌شود. تأخیر در واکنش ترمز، سفت‌شدن یا بیش‌ازحد نرم‌شدن پدال نیز می‌تواند به وجود رطوبت در مدار یا خرابی دیافراگم محفظه ترمز مربوط باشد. در مواردی نیز مشاهده می‌شود که ترمز فنری اضطراری بدون هشدار فعال می‌شود که معمولاً نتیجه افت ناگهانی فشار در خط تأمین است.

از دیگر نشانه‌های خرابی می‌توان به ترمزگیری نامتعادل بین محورهای تریلر، بوی سوختگی لنت‌ها، یا عملکرد ناهماهنگ هنگام ترمزگیری طولانی اشاره کرد. همچنین در صورت عملکرد نادرست خشک‌کن هوا، ممکن است بخار آب در فصل سرما در خطوط یخ بزند و موجب ازکارافتادن سوپاپ‌ها شود. به همین دلیل توصیه می‌شود در سرویس‌های دوره‌ای، سلامت خشک‌کن و مخازن به‌صورت ویژه بررسی شود. در صورت بی‌توجهی به این علائم، احتمال قفل‌شدن ترمز، افت کارایی در مسیرهای شیب‌دار و حتی وقوع حادثه به‌شدت افزایش می‌یابد.

نکات ایمنی هنگام سرویس و هواگیری مدار بادی

کار با سیستم ترمز بادی به‌دلیل فشار بالای هوا نیازمند رعایت دقیق اصول ایمنی است. پیش از هرگونه بازکردن اتصال، باید فشار هوای مدار به‌طور کامل تخلیه شود. انجام تعمیرات در حالی‌که سیستم هنوز تحت فشار است، می‌تواند باعث پرتاب ناگهانی قطعات یا آسیب جدی به تعمیرکار شود. استفاده از عینک ایمنی، دستکش مقاوم و کفش ایمن هنگام هواگیری یا بازدید از مخازن ضروری است. همچنین هنگام تخلیه مخازن هوا، نباید در مسیر خروج جریان قرار گرفت؛ چرا که فشار تخلیه می‌تواند ذرات ریز و رطوبت را با سرعت بالا به بیرون پرتاب کند.

در زمان بررسی نشت، باید از محلول آب‌وصابون استفاده شود و به‌هیچ‌وجه از شعله باز برای یافتن محل نشتی استفاده نگردد. سیستم باید در سطح صاف و با چرخ‌های قفل‌شده آزمایش شود تا از حرکت ناگهانی خودرو جلوگیری شود. پس از اتمام هرگونه تعمیر یا سرویس، سیستم باید مجدداً شارژ و آزمایش شود تا اطمینان حاصل گردد که ترمز اضطراری، مدار کنترل و نشانگرهای فشار به‌درستی کار می‌کنند. رعایت این اصول ساده می‌تواند از بسیاری از آسیب‌های فنی و انسانی جلوگیری کند.

جمع‌بندی و توصیه نهایی

سرویس و هواگیری صحیح مدار ترمز بادی، نقشی حیاتی در عملکرد ایمن کامیون‌ها و تریلرها دارد. آشنایی با اجزای سیستم، نحوه کار مدارهای کنترل و تأمین، و روش انجام تست‌های نشت و عملکرد، به رانندگان و تعمیرکاران کمک می‌کند تا از بروز نقص‌های خطرناک جلوگیری کنند. توجه به نشانه‌های اولیه خرابی، مانند افت فشار، صدای نشتی یا عملکرد ناهماهنگ، می‌تواند از توقف ناگهانی در مسیر یا حادثه جلوگیری کند.

پیشنهاد می‌شود ناوگان‌های سنگین برنامه‌ای منظم برای سرویس دوره‌ای ترمزها تنظیم کنند و آموزش‌های تخصصی مربوط به تست نشت و کنترل عملکرد را به رانندگان ارائه دهند. همچنین استفاده از قطعات استاندارد، خشک‌کن‌های باکیفیت و نگهداری مناسب از خطوط هوایی، طول عمر سیستم را افزایش می‌دهد و هزینه‌های تعمیر را کاهش می‌دهد. ترمز بادی، اگر به‌درستی نگهداری شود، یکی از قابل‌اعتمادترین سیستم‌ها در دنیای حمل‌ونقل سنگین است؛ اما در صورت سهل‌انگاری، می‌تواند به نقطه‌ای بحرانی در ایمنی جاده تبدیل شود.
