پسندیدمبا توجه به نقش اتوبوس‌ها در حمل و نقل عمومی و تاکید بر کارایی و بهره‌وری، طراحی فنی این وسایل، از جمله محل نصب موتور، اهمیت پیدا می‌کند. در این راستا، نصب موتور در جلو یا عقب اتوبوس، تفاوت‌های فنی عمده‌ای در مواردی چون فضای قابل استفاده برای مسافران، توزیع وزن، سیستم انتقال قدرت، دسترسی برای تعمیر و نگهداری و سطح نویز و لرزش در کابین ایجاد می‌کند که مستقیماً بر تجربه مسافر و هزینه عملیاتی تأثیر می‌گذارد. در این مقاله از پایه یک، تفاوت‌های فنی، مزایا و معایب این رویکرد به‌صورت نظام‌مند تبیین می‌شود.

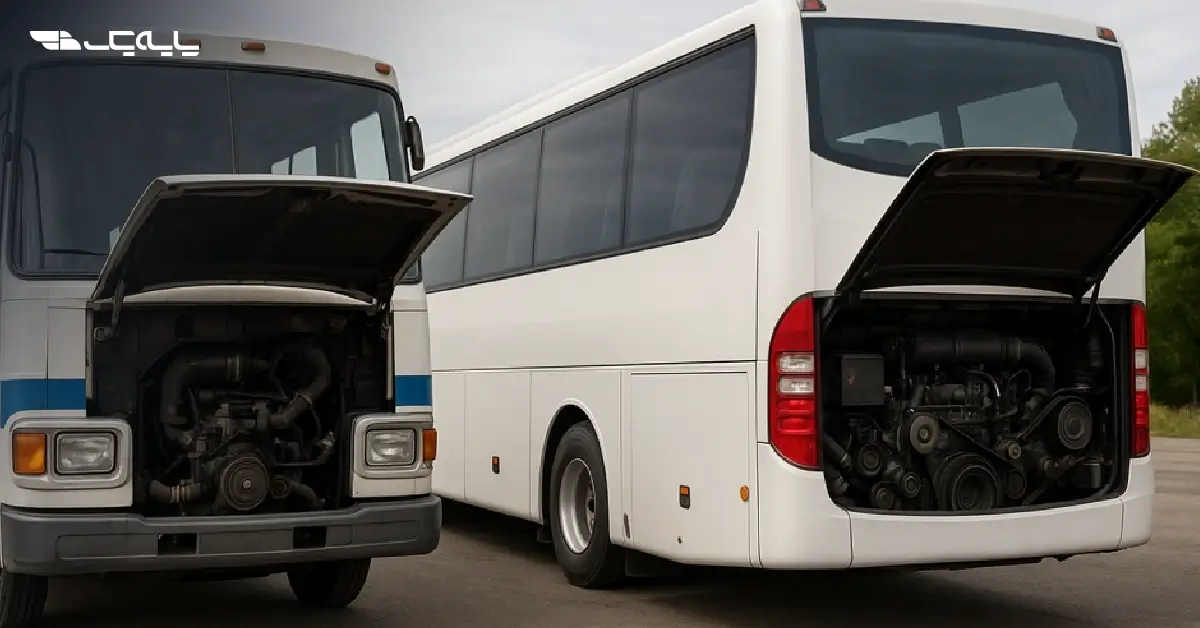

جای موتور در جلو و عقب دقیقاً چه فرقی می‌سازد؟
در حالت اول، موتور در بخش جلویی بدنه قرار می‌گیرد و نیرو پس از گیربکس از طریق یک میل‌کاردانِ نسبتاً طولانی به محور عقب منتقل می‌شود. این مسیرِ طولانی، برآمدگی‌هایی در کف ایجاد می‌کند و اجازه نمی‌دهد کف اتوبوس در سراسر کابین یک‌دست و نزدیک به زمین باشد.. مزیت اصلی این روش، دسترسی ساده به اجزای فنی از سمت جلو و انجام سرویس‌های روزمره با تجهیزات عمومی است؛ اما نویز و گرمای پیشرانه به منطقه‌ی راننده نزدیک‌تر خواهد بود.
در چیدمان موتور عقب، پیشرانه در انتهای بدنه قرار می‌گیرد و مسیر انتقال نیرو کوتاه‌تر می‌شود. این ویژگی به طراح امکان می‌دهد کف اتوبوس را کاملاً تخت و هم‌سطح طراحی کند و درهای میانی را در موقعیتی بهینه برای مدیریت بهتر جریان ورود و خروج مسافران قرار دهد. فضای داخلی برای راننده و سرنشینان جلو آرام و خنک‌تر است؛ چراکه منبع صدا و حرارت از آن‌ها دور شده است. با این حال، این نوع آرایش نیازمند دقت بیشتر در طراحی بخش پشتی خودرو است تا دسترسی آسان برای تعمیرات، زاویه فرار مناسب بدنه و تهویه مؤثر محفظه موتور تضمین شود.
کاربری شهری
شبکه‌های حمل‌ونقل شهری با ایستگاه‌های پرتعداد و جابه‌جایی مداوم مسافر شناخته می‌شوند. در این میان، طراحی اتوبوس با موتور عقب مزیت‌های چشمگیری در کارایی و آسایش شهری دارد. نبود تونل شفت در این نوع اتوبوس‌ها، امکان اجرای کفی یکنواخت و کم‌ارتفاع را فراهم می‌کند؛ به این ترتیب، رفت و آمد شدن برای مسافران دارای ویلچر، کالسکه یا محدودیت حرکتی آسان‌تر می‌شود. همچنین، درهای میانی و عقب می‌توانند دقیقاً در نقاطی نصب شوند که جریان ورود و خروج مسافران بهینه گردد و در نتیجه، زمان توقف در ایستگاه‌ها کاهش یابد. این ویژگی مستقیماً باعث افزایش بهره‌وری خط و نظم حرکتی ناوگان می‌شود و راننده می‌تواند به‌جای درگیری با ازدحام در درب جلویی، بر رانندگی ایمن و دقیق تمرکز کند.
از سوی دیگر، در شهرهای شلوغ، آسایش حرارتی و صوتی اهمیت ویژه‌ای دارد. انتقال منبع صدا و حرارت به بخش عقب، فضای اطراف راننده را آرام‌تر و دمای کابین جلو را متعادل نگه می‌دارد. این امر نه‌تنها خستگی راننده را کاهش می‌دهد، بلکه تجربه‌ی سفر آرام‌تری برای مسافران فراهم می‌سازد. تنها چالش قابل توجه در اتوبوس‌های موتور عقب، طراحی سامانه خنک‌کاری است؛ چرا که در سرعت‌های پایین و ترافیک سنگین، جریان هوا محدود می‌شود. استفاده از فن‌های پربازده، کانال‌کشی کوتاه و تمیز و نگهداری منظم رادیاتور از الزامات فنی مهمی است که عملکرد پایدار و مطمئن موتور را در شرایط شهری تضمین می‌کند.
کاربری بین‌شهری و توریستی
در سفرهای طولانی، هرچه صدای موتور کمتر و میزان ارتعاش بدنه پایین‌تر باشد، تجربه‌ی سفر برای مسافران دلپذیرتر و خستگی راننده کمتر خواهد بود. در اتوبوس‌های موتور عقب، جدایی محل نصب موتور از کابین جلو، آرامش صوتی قابل‌توجهی ایجاد می‌کند و امکان برقراری گفت‌وگو میان مسافران یا اجرای تور توسط راهنمای سفر را به شکلی راحت‌تر فراهم می‌سازد. علاوه بر این، این نوع معماری امکان استفاده از موتورهایی با توان و گشتاور بالاتر را فراهم می‌سازد؛ موضوعی که در مسیرهای کوهستانی، شیب‌های طولانی و هنگام سبقت در بزرگراه‌ها، به معنای قدرت بیشتر و حاشیه ایمنی مطمئن‌تر است.
از نظر فنی نیز این آرایش مزایای قابل توجهی دارد. تمرکز جرم در بخش عقب، توزیع وزن را به نفع محور محرک تنظیم کرده و موجب بهبود چسبندگی و پایداری انتقال نیرو می‌شود. با این حال باید طول اورهنگ عقب کنترل شود تا زاویه‌ی فرار حفظ شده و در هنگام عبور از سکوها یا شیب‌های تند، انتهای خودرو با سطح زمین برخورد نکند.
کاربری مدرسه‌ای و منطقه‌ای
در سرویس‌های مدرسه‌ای یا مسیرهای منطقه‌ای کم‌تردد، معمولاً نیازی به کف کاملاً کم‌ارتفاع یا وجود چند درب مجزا وجود ندارد. آنچه اهمیت بیشتری دارد، هزینه خرید کمتر، سادگی ساختار، سهولت تأمین قطعات و امکان تعمیر در کارگاه‌های عمومی است. معماری موتور جلو تمامی این مزایا را به‌صورت یک‌جا ارائه می‌دهد و به همین دلیل، برای مسیرهای روستایی، خاکی یا ناهموار با سرعت متوسط پایین، گزینه‌ای اقتصادی، مقاوم و قابل اعتماد محسوب می‌شود.
با این حال، اگر همان ناوگان منطقه‌ای در آینده به ظرفیت بیشتر و توان بالاتر نیاز داشته باشد، می‌توان از نسخه‌های موتور عقب (Rear Engine) بهره گرفت. هرچند هزینه اولیه و پیچیدگی نگهداری در مدل‌های RE بیشتر است، اما هر جا کیفیت تجربه مسافر، دوام فنی و عملکرد در شرایط سنگین اهمیت پیدا کند، این هزینه کاملاً توجیه‌پذیر خواهد بود.
خنک‌کاری و مدیریت حرارتی؛ ظریف‌ترین چالش موتور عقب
وقتی موتور در بخش عقبی کابین نصب می‌شود، دیگر جریان طبیعی هوای روبه‌رو که به خنک‌کاری کمک می‌کند، در دسترس نیست. بنابراین طراح باید با استفاده از گریل‌های جانبی، مجراهای کم‌افت و فن‌های کارآمد، همان دبی لازم برای خنک‌کاری را تأمین کند. در ترافیک‌های سنگین، فن نقش مهمی ایفا می‌کند و پارامترهایی مانند قطر پره‌ها، گام پره، نوع محرک و منطق کنترل دور مستقیماً بر دمای آب و روغن و دوام پیشرانه تأثیر می‌گذارند.
علاوه بر این، ریتاردر گیربکس گرمای قابل‌توجهی تولید می‌کند که بسته به معماری خودرو، ممکن است به مدار خنک‌کاری منتقل شود. در شهرهای گرم، سایه‌اندازی مناسب روی ورودی‌ها، استفاده از فیلترهای هوای مقاوم در برابر گرد و غبار و برنامه نظافت منظم رادیاتورها اهمیت حیاتی دارد. در اتوبوس‌های برقی نیز گرمای اینورتر و باتری با مدارهای خنک‌کاری مایع مدیریت می‌شود و قرارگیری هوشمندانه رادیاتور کولینگ پیشرانه در کنار کندانسور کولر کابین ضروری است تا عملکرد یکدیگر را محدود نکنند و راندمان سیستم حفظ شود.
پایداری و هندلینگ
جایگذاری موتور در قسمت عقبی کابین باعث افزایش چسبندگی محور محرک در حالت بار کامل می‌شود و شروع حرکت یا عبور از شیب‌ها را مطمئن‌تر می‌سازد. با این حال، طول اورهنگ عقب و زاویه فرار باید در طراحی بدنه و نحوه نزدیک شدن به سکوی سوار و پیاده‌سازی مسافر مد نظر قرار گیرد تا از برخورد و آسیب جلوگیری شود. در مقابل، در معماری موتور جلو، وزن دماغه بیشتر است و بسیاری از رانندگان در مسیرهای باریک و هنگام حرکت با سرعت پایین، بازخورد فرمان را نرم‌تر و دلپذیرتر احساس می‌کنند.
در نهایت، محل موتور تنها یکی از عوامل تعیین‌کننده رفتار دینامیکی اتوبوس است. ارتفاع مرکز جرم، فاصله محورها، تنظیمات تعلیق و حتی انتخاب نوع و سایز تایر، همگی شخصیت حرکتی و پایداری وسیله را شکل می‌دهند.
NVH (صدا، لرزش، خشونت)، آسایش حرارتی و ارگونومی راننده
در اتوبوس‌های موتور جلو، منبع نویز و لرزش به راننده و مسافران جلویی نزدیک‌تر است؛ بنابراین، اگر عایق‌بندی صوتی، نصب لاستیک‌های موتور و طراحی قفسه‌بندی مناسب انجام نشود، خستگی راننده افزایش می‌یابد. علاوه بر این، گرمای تولیدشده توسط پیشرانه و رادیاتور می‌تواند کابین جلو را گرم‌تر کرده و بار کاری سامانه تهویه را بالا ببرد، که در روزهای گرم به کاهش آسایش حرارتی منجر می‌شود.
در مقابل، نصب موتور در عقب باعث کاهش NVH در کابین جلو می‌شود و راننده می‌تواند با تمرکز بیشتری ترافیک و مدیریت ایستگاه‌ها را کنترل کند. با این حال، اگر مجموعه خنک‌کاری و سیستم اگزوز به‌درستی مهار نشود، صدای باس فرکانس پایین در انتهای کابین احساس می‌شود که در سفرهای طولانی بین‌شهری ممکن است آزاردهنده باشد. از منظر ارگونومی، حذف تونل گیربکس بزرگ در جلو، فضای بیشتری برای طراحی جای پای راننده و چیدمان فرمان و پدال‌ها ایجاد می‌کند.
آسایش حرارتی نیز به موقعیت موتور وابسته است. موتور جلو نیازمند کانال‌کشی دقیق است تا از نفوذ حرارت به کابین جلوگیری شود و هوای تازه به درستی تأمین گردد؛ در غیر این صورت کیفیت تهویه در فصل گرم کاهش می‌یابد. موتور عقب، به دلیل فاصله از کابین، گرمای ادراکی مسافران را کاهش می‌دهد، اما مدیریت جریان هوا برای رادیاتور و جلوگیری از بازگشت هوای داغ به ورودی‌ها حائز اهمیت است.
ایمنی، دید راننده و مانورپذیری
دید مستقیم راننده عمدتاً به طراحی دماغه، ارتفاع داشبورد و جانمایی اجزای حجیم مانند موتور وابسته است. در مدل‌های موتور جلو، بخش‌هایی از پیشرانه ممکن است ارتفاع جلوی اتوبوس را افزایش دهند و خط افق دید راننده را بالاتر ببرند. این موضوع با زاویه مناسب دماغه جبران می‌شود، اما برای مشاهده عابران نزدیک سپر، نیاز به دوربین‌ها یا آینه‌های محیطی با دقت بالا وجود دارد.
در اتوبوس‌های موتور عقب، طراحی جلوی خودرو کوتاه‌تر و ساده‌تر است و دید راننده نسبت به محیط اطراف و عابران پیاده بهبود می‌یابد، اما به دلیل افزایش طول اورهنگ عقب، کنترل حرکت انتهای اتوبوس در پیچ‌ها (Tail Swing) اهمیت ویژه‌ای پیدا می‌کند.
مانورپذیری اتوبوس نیز تحت تأثیر توزیع وزن و طول شفت یا اورهنگ قرار دارد. تمرکز وزن در عقب در مدل‌های موتور عقب باعث حس پایداری بیشتر در برخی مانورها، به‌ویژه هنگام پر بودن ظرفیت مسافر، می‌شود؛ اما راننده باید مراقب تاب انتهایی و برخورد با موانع ایستگاهی باشد.
در مقابل، موتور جلو با تمرکز وزن روی محور جلو و گاهی فاصله محوری کوتاه‌تر، واکنش فرمان‌پذیری بهتری در سرعت‌های پایین ارائه می‌دهد، اما فشار بیشتری به محور جلو و لاستیک‌ها در دست‌اندازهای متوالی وارد می‌کند.
جمع‌بندی؛ انتخاب نهایی
انتخاب محل نصب موتور در اتوبوس یک تصمیم اساسی است که بر ارگونومی مسافر و راننده، هزینه عملیاتی و پایداری فنی تأثیر می‌گذارد. اتوبوس‌های موتور عقب به دلیل کف یکپارچه و کم‌ارتفاع و کاهش چشمگیر نویز و گرما در کابین جلو ارجحیت دارند؛ اما مدیریت خنک‌کاری و هزینه اولیه و نگهداری بالاتر از چالش‌های آن‌ها است. در مقابل، اتوبوس‌های موتور جلو با وجود نویز و گرمای بیشتر در بخش راننده، ساختار ساده‌تر، تعمیر و نگهداری آسان‌تر با تجهیزات عمومی و قیمت پایین‌تر را ارائه می‌دهند و گزینه اقتصادی و مقاوم‌تری برای سرویس‌های منطقه‌ای و جاده‌های ناهموار محسوب می‌شوند.
