تست و کالیبراسیون دریچه گاز برقی در موتورهای دیزل مدرن

دریچه گاز برقی یکی از اجزای کلیدی موتورهای دیزل مدرن در کامیون‌ها و خودروهای سنگین است. این قطعه به کمک سنسورها و عملگرهای الکترونیکی، جریان هوای ورودی به موتور را مدیریت کرده و هماهنگی لازم بین راننده و واحد کنترل الکترونیکی موتور (ECU) را برقرار می‌کند. به همین دلیل، خرابی یا کالیبراسیون نادرست آن می‌تواند تأثیر مستقیمی بر توان موتور، مصرف سوخت و میزان آلایندگی داشته باشد.

در این مقاله از پایه یک به‌طور جامع موضوع کالیبراسیون دریچه گاز برقی کامیون‌ها را بررسی می‌کنیم. این مطلب برای رانندگان، مدیران ناوگان، دانشجویان مکانیک و علاقه‌مندان به حوزه خودروهای سنگین می‌تواند بسیار کاربردی باشد. آشنایی با نحوه کارکرد این سیستم، علائم خرابی و روش‌های تست و کالیبراسیون، کمک می‌کند تا از هزینه‌های سنگین تعمیرات جلوگیری شود و عملکرد بهینه موتور حفظ گردد.

اهمیت توجه به این موضوع زمانی بیشتر می‌شود که بدانیم موتورهای دیزل مدرن، با استانداردهای سخت‌گیرانه آلایندگی طراحی شده‌اند و کوچک‌ترین خطا در سیستم مدیریت هوا می‌تواند منجر به بروز مشکلاتی جدی در فیلتر ذرات (DPF) یا سیستم بازچرخانی گاز اگزوز (EGR) شود. بنابراین، شناخت و نگهداری صحیح دریچه گاز برقی نه‌تنها برای کارایی خودرو بلکه برای رعایت قوانین زیست‌محیطی نیز ضروری است.

دریچه گاز برقی کامیون چیست و چگونه کار می‌کند؟

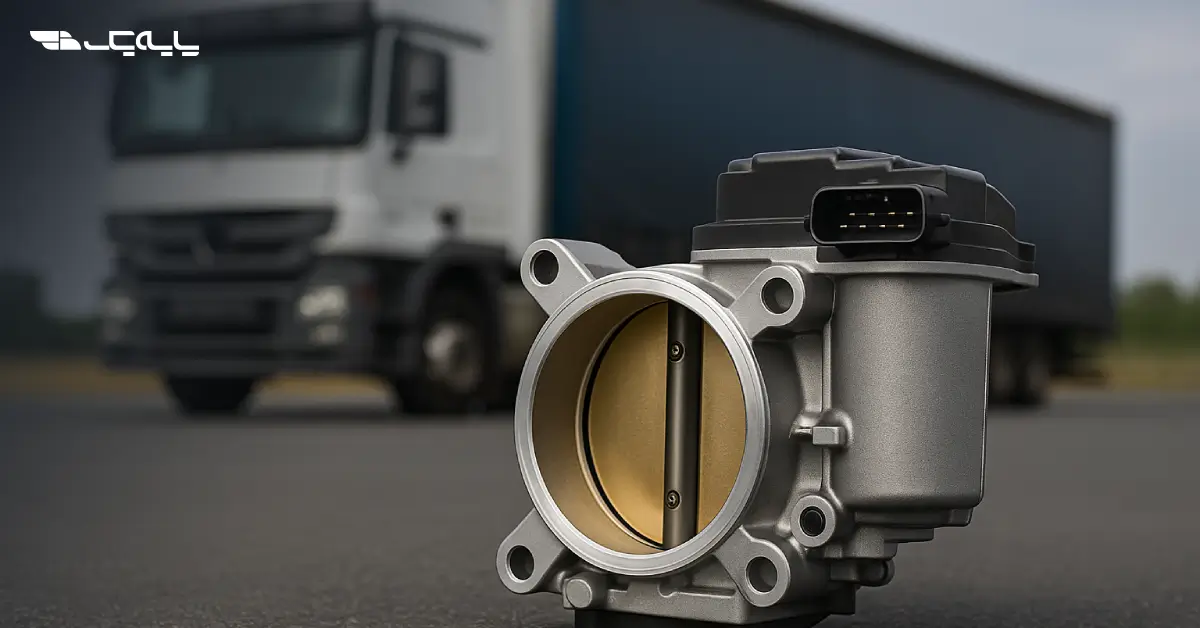

دریچه گاز برقی یا Electronic Throttle Valve قطعه‌ای است که وظیفه کنترل جریان هوای ورودی به موتور را بر عهده دارد. برخلاف دریچه‌های مکانیکی قدیمی که با سیم گاز و حرکت مستقیم پدال کنترل می‌شدند، در مدل‌های مدرن فرمان راننده توسط سنسور پدال گاز به ECU منتقل شده و سپس ECU دستور باز و بسته شدن دریچه را به عملگر برقی ارسال می‌کند.

این سیستم از اجزایی چون موتور الکتریکی، سنسور موقعیت دریچه (TPS)، بدنه دریچه و پره متحرک تشکیل شده است. هنگامی که راننده پدال گاز را فشار می‌دهد، سیگنال الکتریکی به ECU ارسال شده و واحد کنترل با توجه به شرایط موتور و نیاز به توان، زاویه باز شدن دریچه را مشخص می‌کند. در این فرآیند، اطلاعاتی مانند دمای موتور، فشار منیفولد و وضعیت سیستم EGR نیز در تصمیم‌گیری دخیل هستند.

مزیت اصلی این فناوری نسبت به مدل‌های قدیمی، دقت بالاتر در کنترل حجم هوای ورودی و امکان هماهنگی کامل با سیستم‌های دیگر موتور است. برای نمونه، هنگام فعال بودن EGR یا فرآیند احیای DPF، ECU می‌تواند به‌طور لحظه‌ای دریچه گاز را تنظیم کند تا شرایط بهینه برای کاهش آلایندگی فراهم شود. این انعطاف‌پذیری، دلیل اصلی استفاده گسترده از دریچه گاز برقی در کامیون‌ های مدرن است.

اهمیت دریچه گاز برقی در موتورهای دیزل مدرن

در موتورهای بنزینی، دریچه گاز نقش مستقیم در تنظیم توان دارد، اما در موتورهای دیزل اهمیت آن بیشتر به کنترل فرآیندهای جانبی مرتبط است. دریچه گاز برقی در کامیون‌ها به واحد کنترل کمک می‌کند تا میزان بازگشت گازهای خروجی (EGR) را تنظیم کرده و آلایندگی کاهش یابد. همچنین در هنگام خاموش کردن موتور، این قطعه مسیر هوای ورودی را می‌بندد تا خاموشی نرم و بدون لرزش حاصل شود.

یکی دیگر از وظایف مهم دریچه گاز برقی در موتورهای دیزل، کمک به فرآیند احیای فیلتر ذرات (DPF) است. در این حالت، با تنظیم جریان هوا و افزایش دمای گازهای خروجی، سوزاندن دوده جمع‌شده در فیلتر تسهیل می‌شود. بدون عملکرد صحیح دریچه گاز، فرآیند احیا ناقص خواهد بود و مشکلاتی مانند گرفتگی DPF و کاهش توان موتور رخ می‌دهد.

علاوه بر این، در زمان کارکرد موتور در حالت دور آرام، دریچه گاز برقی با کنترل دقیق جریان هوا، ثبات دور موتور را تضمین می‌کند. این موضوع به‌ویژه برای کامیون‌هایی که زمان زیادی را در ترافیک یا بارگیری سپری می‌کنند اهمیت دارد. در مجموع، دریچه گاز برقی در موتورهای دیزل مدرن نقشی فراتر از کنترل ساده هوا دارد و به‌عنوان یکی از اجزای کلیدی برای دستیابی به کارایی، کاهش آلایندگی و افزایش عمر موتور شناخته می‌شود.

بررسی عملکرد دریچه گاز برقی در برندهای مطرح کامیون

برندهای بزرگ کامیون‌سازی هرکدام نسخه خاصی از سیستم دریچه گاز برقی را در محصولات خود به‌کار گرفته‌اند. در کامیون‌های ولوو و مرسدس، دریچه گاز برقی به‌طور مستقیم با سیستم مدیریت موتور (EMS) یکپارچه است و وظایف متعددی مانند کنترل EGR، پایدارسازی دور آرام و کمک به احیای فیلتر DPF را بر عهده دارد. این برندها معمولاً از نرم‌افزارهای اختصاصی دیاگ برای تست و کالیبراسیون دریچه استفاده می‌کنند.

در کامیون‌های اسکانیا و مان، سیستم دریچه گاز برقی با تاکید بیشتری بر کاهش آلایندگی طراحی شده است. این برندها با استفاده از عملگرهای دقیق و سنسورهای موقعیت پیشرفته، امکان کنترل بسیار دقیق‌تر جریان هوا را فراهم کرده‌اند. نتیجه این طراحی، کاهش محسوس مصرف سوخت و افزایش عمر سیستم‌های پس‌سوز مانند DPF و SCR است. در این خودروها، کوچک‌ترین خطا در کالیبراسیون دریچه می‌تواند بلافاصله به کدهای خطای ECU منجر شود.

در برندهایی مانند ایسوزو و کامیون‌های مجهز به موتور کامینز نیز دریچه گاز برقی به‌عنوان بخشی کلیدی از سیستم کنترل آلایندگی عمل می‌کند. این موتورها اغلب در شرایط کاری سخت مورد استفاده قرار می‌گیرند، بنابراین کیفیت و دوام قطعات اهمیت بالاتری دارد. در مجموع، بررسی برندهای مختلف نشان می‌دهد که با وجود تفاوت‌های جزئی در طراحی، نقش دریچه گاز برقی در همه کامیون‌های مدرن تقریباً مشابه است و نگهداری صحیح آن برای عملکرد بهینه موتور ضروری خواهد بود.

علائم و خطاهای رایج خرابی دریچه گاز کامیون

خرابی دریچه گاز کامیون یکی از مشکلاتی است که می‌تواند به‌سرعت راننده را متوجه اختلال در عملکرد موتور کند. اولین نشانه، روشن شدن چراغ چک موتور و ثبت کدهای خطای مرتبط در ECU است. کدهایی مانند P2111 (گیر کردن دریچه در حالت باز) یا P2112 (گیر کردن در حالت بسته) رایج‌ترین خطاها هستند که به‌طور مستقیم به مشکل در دریچه گاز اشاره دارند.

افت توان موتور و ورود به حالت Limp Mode از دیگر علائم خرابی محسوب می‌شوند. در این حالت، موتور برای جلوگیری از آسیب بیشتر، توان خود را محدود می‌کند و کامیون قادر به حرکت با شتاب معمولی نخواهد بود. راننده معمولاً این وضعیت را با کاهش ناگهانی کشش یا عدم توانایی در رسیدن به سرعت‌های بالا تجربه می‌کند.

سایر نشانه‌ها شامل افزایش دود خروجی، کپ کردن یا ریپ زدن موتور در هنگام شتاب‌گیری و ناپایداری دور آرام هستند. در برخی موارد نیز صدای تقه یا لرزش غیرمعمول از موتور شنیده می‌شود. بی‌توجهی به این علائم می‌تواند منجر به آسیب جدی به سیستم‌های جانبی مانند DPF یا توربوشارژر شود. بنابراین، توجه سریع به نشانه‌های خرابی و انجام تعمیر دریچه گاز برقی کامیون اهمیت زیادی در حفظ سلامت موتور دارد.

تجهیزات و ابزارهای لازم برای تست و کالیبراسیون

برای انجام فرآیند کالیبراسیون دریچه گاز برقی کامیون‌ها نیاز به ابزارهای تخصصی و عمومی وجود دارد. مهم‌ترین وسیله، دستگاه‌های دیاگ هستند که در دو نوع اختصاصی برند و چندمنظوره موجودند. دیاگ‌های اختصاصی مانند Tech Tool ولوو یا Xentry مرسدس امکان دسترسی کامل به ECU و اجرای مراحل دقیق کالیبراسیون را فراهم می‌کنند. در مقابل، دستگاه‌های مولتی برند نظیر Launch، Jaltest و Texa قابلیت کار با چندین مدل کامیون را دارند و در کارگاه‌های مستقل بسیار پرکاربرد هستند.

در کنار دستگاه دیاگ، استفاده از تجهیزات پایه مانند مولتی‌متر نیز اهمیت دارد. با مولتی‌متر می‌توان ولتاژ، مقاومت و سیگنال‌های سنسور موقعیت دریچه را بررسی کرد. این تست‌ها به‌ویژه زمانی مفیدند که دیاگ خطای عمومی ثبت کرده و نیاز به بررسی دقیق‌تر وجود داشته باشد. علاوه بر آن، اسپری‌های تمیزکننده مخصوص دریچه گاز برای رفع دوده و آلودگی از پره‌ها و بدنه دریچه ضروری هستند.

ابزارهای مکانیکی مانند آچارهای رینگ، بکس و پیچ‌گوشتی نیز برای باز و بسته کردن دریچه گاز به کار می‌روند. برای رعایت اصول ایمنی بهتر است از دستکش و عینک استفاده شود. داشتن یک منبع تغذیه آزمایشگاهی نیز می‌تواند در شرایط خاص برای تست مستقیم عملگر دریچه کاربرد داشته باشد. این مجموعه ابزارها باعث می‌شود فرآیند تست و تعمیر با دقت و کیفیت بیشتری انجام گیرد و از هزینه‌های اضافی جلوگیری شود.

مراحل تست عملکرد دریچه گاز با دیاگ

برای تست عملکرد دریچه گاز برقی کامیون با دستگاه دیاگ، ابتدا باید ارتباط صحیح با ECU برقرار شود. پس از اتصال کابل یا رابط OBD، دستگاه دیاگ روشن شده و از منوی اصلی، ECU موتور انتخاب می‌شود. در این مرحله، کدهای خطای ثبت‌شده بررسی و پاک می‌شوند تا عملکرد دریچه در شرایط جدید تست گردد.

سپس از بخش تست عملگرها (Actuator Test) گزینه دریچه گاز انتخاب می‌شود. در این حالت، دیاگ فرمان‌های مختلفی مانند باز شدن کامل، نیمه‌باز یا بسته شدن دریچه را صادر می‌کند و تکنسین باید حرکت پره دریچه را مشاهده و صداهای غیرعادی را بررسی کند. هرگونه گیر کردن، تاخیر در حرکت یا صدای تقه می‌تواند نشانه خرابی مکانیکی یا الکترونیکی باشد.

مرحله پایانی تست، بررسی داده‌های زنده (Live Data) است. در این بخش، سنسور موقعیت دریچه باید مقدار درصدی دقیق باز شدن را نشان دهد و این مقدار با فرمان ارسال‌شده توسط دیاگ مطابقت داشته باشد. برای مثال، اگر دستور باز شدن ۵۰ درصد صادر شود اما سنسور عدد متفاوتی گزارش کند، به معنی نیاز به کالیبراسیون یا تعویض دریچه است. این تست ساده اما کاربردی به رانندگان و تعمیرکاران کمک می‌کند تا وضعیت واقعی دریچه گاز را به‌درستی تشخیص دهند.

مراحل کالیبراسیون دریچه گاز برقی کامیون‌ها

فرآیند کالیبراسیون دریچه گاز برقی کامیون‌ها یکی از مراحل ضروری پس از تعمیر یا تعویض این قطعه است. نخستین گام، اتصال دستگاه دیاگ به ECU موتور و انتخاب بخش مربوط به سیستم مدیریت هواست. در منوی دیاگ گزینه «Throttle Calibration» یا معادل آن انتخاب می‌شود. در این حالت، ECU دستور باز و بسته شدن دریچه را به عملگر ارسال می‌کند و مقادیر سنسور موقعیت دریچه بررسی می‌شوند.

در مرحله دوم، فرآیند یادگیری موقعیت‌های مرجع انجام می‌گیرد. دیاگ از دریچه می‌خواهد به‌طور کامل بسته شود و مقدار ولتاژ سنسور در این وضعیت به‌عنوان نقطه صفر ثبت می‌شود. سپس دریچه به حالت باز کامل حرکت کرده و مقدار ولتاژ متناظر به‌عنوان نقطه حداکثر ذخیره می‌شود. این اطلاعات به ECU کمک می‌کند تا در شرایط رانندگی واقعی، فرمان باز شدن یا بسته شدن دریچه را با دقت بالا اجرا کند.

در پایان، دیاگ گزارش موفقیت‌آمیز بودن عملیات را نمایش می‌دهد. پس از کالیبراسیون، خطاهای قبلی پاک شده و خودرو روشن می‌شود تا عملکرد دریچه در حالت دور آرام و شتاب‌گیری بررسی گردد. اگر دور موتور پایدار باشد و واکنش پدال گاز سریع و دقیق انجام شود، نشان‌دهنده موفقیت کالیبراسیون است. این فرآیند معمولاً چند دقیقه بیشتر زمان نمی‌برد، اما اثر آن بر بهبود عملکرد موتور و کاهش مصرف سوخت بسیار محسوس است.

روش‌های اضطراری تست و کالیبراسیون بدون دیاگ

گاهی اوقات دسترسی به دستگاه دیاگ ممکن نیست و راننده یا تعمیرکار ناچار است از روش‌های اضطراری برای تنظیم دریچه گاز استفاده کند. یکی از روش‌های رایج، ریست ECU با قطع باتری است. در این حالت، کابل منفی باتری به مدت ۱۵ تا ۳۰ دقیقه جدا می‌شود تا حافظه کوتاه‌مدت ECU پاک شود. پس از اتصال مجدد، با باز کردن سوئیچ و صبر کردن چند ثانیه، ECU فرآیند تطبیق اولیه را انجام می‌دهد.

روش دیگر، تطبیق دستی پدال و دریچه در برخی مدل‌ها است. برای مثال، در بعضی کامیون‌ها کافی است سوئیچ را در حالت ON قرار دهید، بدون استارت چند بار پدال گاز را تا انتها فشار دهید و سپس رها کنید. این فرآیند باعث می‌شود ECU موقعیت‌های حداقلی و حداکثری دریچه را دوباره یاد بگیرد. البته این روش بسته به برند و مدل کامیون متفاوت است و همیشه قابل اجرا نیست.

همچنین در شرایط اضطراری می‌توان با باز کردن دریچه گاز و تمیزکاری پره‌ها و نشیمنگاه آن، مشکل گیر کردن یا بسته نشدن کامل دریچه را رفع کرد. هرچند این کار جایگزین کالیبراسیون کامل نیست، اما می‌تواند به‌طور موقت از بروز خطا و افت عملکرد جلوگیری کند. این روش‌ها به رانندگان در جاده کمک می‌کنند تا تا رسیدن به تعمیرگاه، عملکرد موتور را در حد قابل قبول حفظ کنند.

نگهداری پیشگیرانه و توصیه‌های نهایی

برای افزایش عمر مفید دریچه گاز برقی کامیون و جلوگیری از بروز خطاهای ناگهانی، رعایت اصول نگهداری پیشگیرانه اهمیت زیادی دارد. اولین اقدام، تعویض منظم فیلتر هواست. فیلتر کثیف باعث ورود گردوغبار و دوده به دریچه می‌شود و حرکت پره‌ها را مختل می‌کند. این آلودگی‌ها در طولانی‌مدت منجر به گیر کردن دریچه یا ایجاد خطا در سنسور موقعیت خواهند شد.

دومین نکته، توجه به سرویس نرم‌افزاری ECU است. بسیاری از سازندگان کامیون به‌طور دوره‌ای به‌روزرسانی نرم‌افزاری ارائه می‌کنند که شامل بهبود الگوریتم‌های کنترل دریچه گاز است. نصب این به‌روزرسانی‌ها باعث بهبود عملکرد موتور، کاهش مصرف سوخت و جلوگیری از خطاهای نرم‌افزاری می‌شود. بی‌توجهی به این موضوع می‌تواند منجر به بروز مشکلاتی شود که با کالیبراسیون ساده رفع نمی‌شوند.

در نهایت، توصیه می‌شود رانندگان و مدیران ناوگان به علائم اولیه خرابی بی‌تفاوت نباشند. روشن شدن چراغ چک، افت توان یا لرزش غیرمعمول موتور باید به‌عنوان هشدار جدی تلقی شود. مراجعه سریع به تعمیرگاه و انجام تعمیر دریچه گاز برقی کامیون مانع از آسیب بیشتر به سیستم‌هایی مانند توربوشارژر و DPF خواهد شد. توجه به این توصیه‌ها باعث می‌شود هزینه‌های تعمیر کاهش یابد و ناوگان در شرایط ایمن و بهینه فعالیت کند.

جمع‌بندی

دریچه گاز برقی یکی از اجزای کلیدی موتورهای دیزل مدرن است که وظیفه آن فراتر از کنترل ساده جریان هواست. این قطعه با همکاری ECU، نقش مهمی در کاهش آلایندگی، پایدارسازی دور آرام و بهبود فرآیندهای جانبی مانند احیای DPF ایفا می‌کند. کالیبراسیون صحیح و به‌موقع این سیستم تضمین می‌کند که موتور در بهترین شرایط کاری قرار داشته باشد و از بروز مشکلات پرهزینه جلوگیری شود.

در این مقاله از پایه یک، اهمیت کالیبراسیون دریچه گاز برقی کامیون‌ها و روش‌های تست آن را بررسی کردیم. همچنین به ابزارهای مورد نیاز، مراحل کالیبراسیون با دیاگ و روش‌های اضطراری بدون دیاگ پرداختیم. هر یک از این بخش‌ها برای رانندگان، مدیران ناوگان و دانشجویان مکانیک اهمیت ویژه‌ای دارد و می‌تواند در تصمیم‌گیری‌های عملی روزانه آن‌ها نقش‌آفرین باشد.

در نهایت، باید یادآور شد که بی‌توجهی به سرویس و نگهداری دریچه گاز می‌تواند منجر به افت توان، مصرف بالای سوخت و حتی آسیب به سیستم‌های جانبی شود. بنابراین، توجه به نگهداری پیشگیرانه و استفاده از قطعات استاندارد نه‌تنها یک انتخاب هوشمندانه بلکه ضرورتی برای تضمین ایمنی و کارایی در دنیای خودروهای سنگین است.
